دستگاه رسوب فیلم محافظ EMI ، سیستم تبخیر حرارتی چند منظوره و سیستم پوشش پاششی DC
خلاصه:

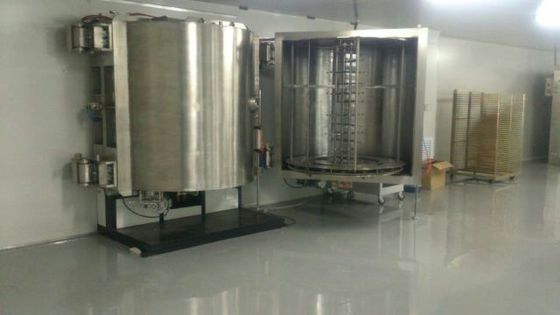

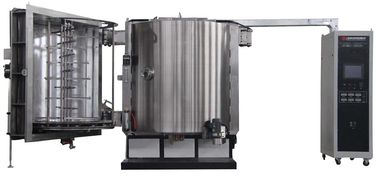

RTEP1616-SPDC دستگاه متالیزاسیون خلاac مخصوصاً برای محافظت در برابر رسوب فیلم نازک EMI ، که به طور گسترده در دستگاه های مخابراتی ، رایانه ها ، نوت بوک ها ، لوازم الکترونیکی مصرفی ، لوازم خانگی ، هوا فضا و اقلام نظامی استفاده می شود ، طراحی شده است.
مشتریان ما عبارتند از: تولیدات الکترونیکی Sumgsung ، Apple ، Lenovo ، Huawei.
اندازه محفظه با قطر 1600 میلی متر و ارتفاع 1600 میلی متر می تواند انواع محصولات را در خود جای دهد.
خصوصیات فیلم محافظ EMI
1) ضخامت فیلم: 1.5 ~ 3 میکرون به نیاز بستگی دارد.

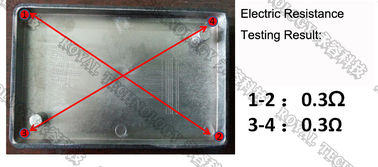

2) مقاومت فیلم: (اهم) بهتر از 0.5Ω
3) چسبندگی: نوار 3M810> 5B
روند پوشش فیلم محافظ EMI
4) فولاد ضد زنگ DC Sputtering
5) رسوب مس توسط تبخیر حرارتی
6) فولاد ضد زنگ DC Sputtering ، پوشش کامل روی لایه فیلم Cu.
ویژگی های محافظ تداخل الکترو مغناطیسی
1) ساختار 2 درب و سرعت پمپاژ سریع برای بهره وری بالا
2) عملکرد پانل صفحه لمسی دوستانه با کنترل PLC
3) طراحی برنامه نرم افزار دوستانه بشریت برای تولید پایدار و کیفیت بالا.
4) بالا بودن میزان استفاده از پراکندگی ، هزینه تولید پایین را تضمین می کند.
5) یکنواختی خوب و چسبندگی عالی
6) مفهوم طراحی پیشرفته برای عملکرد بهتر برای افزایش بهره وری تولید و نرخ واجد شرایط.
7) دستگاه منبع یونی برای تمیز کردن پلاسما و درمان فعالیت سطح برای بهبود چسبندگی.
مزایای فلز سازی خلاac PVD:
پایان با استفاده از یک فرآیند سبز سازگار با محیط زیست ، بدون آلودگی رسوب می کند.
راندمان بالا و یکنواختی عالی.
تولید با حجم بالا ، هزینه کم ، راه حل ایده آل برای تولید انبوه.
عملکرد پوشش EMI
مواد پوشش: مواد Ni ، Cr ، Cu ، فولاد ضد زنگ.
ضخامت فیلم: 1.5 ~ 3 میکرون به نیاز بستگی دارد.
مقاومت فیلم: (اهم) بهتر از 0.5Ω
چسبندگی: نوار 3M810> 5B
نوع:
مشخصات فنی:
1. فشار خلا V نهایی: بهتر از 10 5.0 5 5.0-6 تور
2. فشار خلاuum عملیاتی: 1.0 × 10-4 تور
3. پمپاژ کردن زمان: از 1 اتمسفر به 1.0 × 10-4 Torr≤ 5 دقیقه (دمای اتاق ، محفظه خشک ، تمیز و خالی)
4. مواد فلز دهنده (تبخیر): فولاد ضد زنگ ، مس
5. مدل عملیاتی: کامل بصورت خودکار / نیمه خودکار / دستی
دستگاه پوشش خلاuum شامل سیستم کامل شده کلیدی ذکر شده در زیر است:
1. اتاق خلاuum
1.1 اندازه: قطر داخلی 1600 میلی متر
ارتفاع داخلی: 1600 میلی متر
قد مفید: 1265 میلی متر
ارتفاع کل: 1420 میلی متر
1.2 مواد: اتاق خلاac SUS304
درب و فلنج SUS304
محکم سازی ساختار: فولاد ملایم SS41 ، با رنگ آمیزی سطح
شاسی مجلسی SS41 فولاد ملایم با رنگ آمیزی سطح
1.3 سپر پاشش و تبخیر: SUS304
1.4 View Window: روی درهای اتاق
1.5 دریچه تخلیه محفظه خلا (شامل صدا خفه کن)
1.6 درب: SUS304 قطر مواد 1600 میلی متر ارتفاع داخلی: 1600 میلی متر
1.7 سیستم رانندگی رسوب: حداکثر رانندگی مرکزی.1400 میلی متر * 1265 میلی متر
1.8 موتور رانندگی: 1 / 2HP
1.9 قدرت تبخیر: 1 مجموعه / درب
قدرت پاشش DC: 1 مجموعه
اندازه کاتد پاششی: 125 * 1400 میلی متر
2. سیستم پمپاژ خلاac Rouhging
2.1 پمپ خلاac پره روتاری مهر و موم شده روغن - لیبولد
a: سرعت پمپاژ: 640 متر مربع در ساعت
2.2 پمپ ریشه - لیبولد
a: سرعت پمپاژ: 4400 مترمربع در ساعت
2.3 شیر خلاac خشن: مدل پنوماتیک
2.4 خط لوله خلاac: مواد 6 "و 8" SUS304
دریچه تهویه 2.5 وکیوم: مدل الکترومغناطیسی 3/8 ”
3. سیستم پمپاژ با خلا High بالا
3.1 پمپ پخش روغن: RTDP-36
آ.سرعت پمپاژ: 40000L / S
بفشار خلا V نهایی: بهتر از 10-7 تور
جقدرت گرمایش: 3 فاز ، 21 کیلو وات.
دمصرف روغن: 9 لیتر
3.2 دام سرد: 36 اینچ ، خنک کننده آب در مقابل جریان روغن است
3.3 شیر خلاve بالا: پنوماتیک
3.4 سوپاپ خط جلو: پنوماتیک
4. سیستم کنترل و بهره برداری الکتریکی
4.1 مدار اصلی: سوئیچ قطع کننده فیوز ، سوئیچ الکترومغناطیسی ،
C / T در نوع سری
4.2 قدرت تبخیر
4.3 سیستم کنترل تبخیر
4.4 Sputtering Power ، مدل DC
سیستم کنترل 4.5: PLC + صفحه لمسی به صورت خودکار / دستی
سیستم عامل 4.6: صفحه لمسی + نمایشگر
4.7 سیستم اندازه گیری فشار خلاac
Vacuum Gauge: Leybold Center Two - 1 ست
سنج کامل: 760 تور 10 پوند-7 تور - 1 مجموعه
سیستم هشدار 4.8:
فشار هوای فشرده کمتر است: صدای زنگ خطر
جریان آب خنک کننده کمتر است: صدای زنگ خطر
عملکرد نادرست: صدای زنگ خطر
4.9 نشانگر بار برق: نشانگر ولتاژ و نشانگر جریان بار
5. سیستم فرعی
5.1 سیستم کنترل شیر فشرده هوا
5.2 سیستم آب خنک کننده: لوله جریان آب و سیستم شیر سوئیچ
5.3 Cryopump Polycold (-120 ~ -145 ℃) - 1 مجموعه
مدل: MaxCool- 2500L
حداکثر بار :: 2500W
سرعت پمپاژ: 14000L / S.
6. سیستم رسوب گذاری
6.1 منبع پاشش
آ.هدف Sputtering ”125 میلی متر * 1400 میلی متر * 12 ~ 14 میلی متر - 1 مجموعه
بشاتر - 1 ست
جکنترل کننده جریان انبوه: گاز Ar - 1 ست
دمنبع تغذیه Sputtering: DC 60KW - 1 مجموعه
6.2 منابع تبخیر
آ.منابع تبخیر تنگستن
بمنبع تغذیه تبخیر: 20kVA
جمنبع و منبع تغذیه یون منبع
هوای فشرده: 5 ~ 8 کیلوگرم در سانتی متر2
آب خنک کننده: دمای آب: 20 ~ 25 ℃ ، 200 لیتر در دقیقه ،
فشار آب: 2 ~ 3 کیلوگرم در سانتی متر2
قدرت: 3 فاز 380V 50Hz (60Hz) ، 160kVA
منطقه نصب: (L * W * H) 6500 * 5500 * 2700 میلی متر
اگزوز: دریچه ای برای پمپ های مکانیکی است
