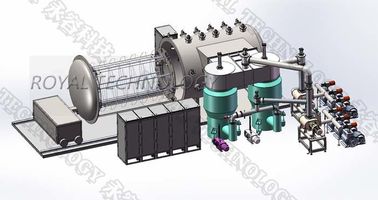

ورق های فولادی ضد زنگ افقی بزرگ و لوله های دستگاه های جوش بر روی یون / SS ورق های تزئینی واحد پوشش خلاء
دستگاه افقی کوره بزرگ چند منظوره بزرگ به صورت انحصاری برای ورق های فولادی ضد زنگ و لوله ها، مبلمان پوشش های رنگ دکوراسیون PVD منحصرا طراحی شده است.
اندازه اتاق به ابعاد 2000 * L 8000 میلی متر می باشد که می تواند طولانی ترین لوله فولادی ضد زنگ را تا 7000 میلی متر پوشش دهد.
مشخصات فنی دستگاه پوشش دهی چندکاره افقی بزرگ
| 1. اتاق | ساختار سیلندر | درب بازو، فولاد ضد زنگ (S304)، ضخامت: (14 + 6) میلی متر، سیم فلزی سیم برش روی سطح. روش خنک کننده: آب، لایه های دو لایه. | 3. سیستم کنترل و عملیات | PLC + Color TouchScreen + خودکار / نیمه اتوماتیک / دستی | |||||||
| فشار نهایی | 7.0 × 10-4 Pa (بدون بارگذاری، اتاق خالی در دمای اتاق) | قفل ایمنی متعدد برای حفاظت از اپراتورها و تجهیزات (آب، جریان و غیره) | |||||||||
| نشت | بهتر از 0.67Pa در 1 ساعت پس از خاموش کردن دستگاه تا زمانی که فشار نهایی | اتوماسیون فرآیند و کنترل؛ پروسه های عملیاتی و دستور العمل datas logging | |||||||||
| زمان پمپاژ | از 1 atm تا 5.0x10-3Pa <15mins (بدون بارگذاری، محفظه خالی در دمای اتاق) | پلت فرم ورود به سیستم مدیریت | |||||||||
| اندازه داخلی | φ2000 × 8000 (H) mm | خودکار خاموش کردن سیستم | |||||||||
| 2. سیستم رسوب پوشش | سیستم چرخشی | سیستم رانندگی سیاره ای (برای لوله) - (φ1300 * 7000mm) سیستم رانندگی مرکزی به ورق های فولادی. (φ1600 * 7000mm) | 4. تامین منابع آب (ارائه شده توسط کاربر) | چاپ پا | (L1600mmm * W9000mm * H3200mm) | ||||||
| مشخصات رک | حداکثر بار بستر: 1000 کیلوگرم؛ سرعت: 0-8 دور در دقیقه (قابل تنظیم) طراحی منحصر به فرد توسط Vakia برای اطمینان از پوشش و ثبات پوشش. | تامین آب | 1. آب 1) مصرف آب: 0.2-0.3MPa / CM2 2) جریان آب: ≥10L / دقیقه 3) دمای آب: ≤25 ℃ | ||||||||
| پمپ های خلاء | پیستون پیستون 6 سانتیمتر (مکانیکی) پمپ خلاء دوار روتاری (برگزاری) پمپ خلاء 2x ریشه پمپ فروسرخ 4x | منبع تغذیه | 3 فاز 4 خط، AC380V ± 5٪ 50HZ؛ سیم زمینی: <3Ω | ||||||||
| منابع رسوب | کاتالیزور کروی دایره ای: 60 مجموعه، ابعاد: φ100 × 40mm طراحی منحصر به فرد توسط Vakia | گاز فعال | O2، Ar، N2، C2H2 (> 99.99٪) | ||||||||
| تقاضا تامین منابع | 72 کیلو وات | کمپرسور هوا | ≥7.5P، 0.6 ~ 0.7MPa، 6-8 کیلوگرم / cm2 | ||||||||
| گرمایش | تا 250 ℃ (از دمای اتاق تا 200 ℃، کمتر از 15 دقیقه) | کانتینر هوایی | ≥2m³ | ||||||||
| حامل اساسی | برای پوشش ورق؛ دیگر دارنده های بستر ارائه شده توسط مشتریان بر اساس محصولات مختلف. | برج خنک کننده آب و مخزن | 50T، 180L / min @ 10 - 25 ℃، 0.2 ~ 0.3MPa، 5kg / cm2 (حداقل) | ||||||||

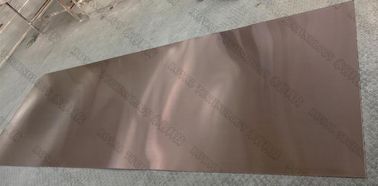

PVD Brushing رنگ های طلایی

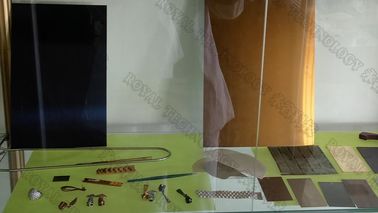

PVD آبی رنگ
لطفا برای مشخصات بیشتر با ما تماس بگیرید، تکنولوژی سلطنتی افتخار دارد که به شما راه حل های پوشش کامل ارائه دهد.
