سوپاپ های مسی و کلاه های PVD تجهیزات پوشش، ماشین آلات ریخته گری آلومینیوم لوله کشی و لوله کشی Chroming ماشین
PVD یا Vacuum Metalization چیست؟
فرایند استفاده از یک پوشش فلزی نازک با استفاده از PVD این است که بخشی را در یک اتاق خلاء مهر و موم قرار دهیم و جریان و ولتاژ و یا بمباران گاز بی اثر را برای یونیزاسیون مواد هدف (که می تواند یک فلز خالص یا یک آلیاژ ) هنگامی که مواد هدف به شکل بخار یونیزه می شود، در سطح بخشی قرار می گیرد. سه نوع مختلف از پوشش های PVD وجود دارد: تبخیر خلاء و اسپری، و تبخیر تبخیر (یا قوس کاتدی)
رسوب پراکنده
Sputtering یک فرآیند رسوب فلزی است که در آن مواد هدف با استفاده از حرارت تبخیر نمی شوند، اما اتم های فلزی از لحاظ جسمی از طریق برخورد با ذرات بمباران از بین می روند. فاصله از هدف تا قسمت در یک اتاق اسپری بسیار کوتاه تر از رسوب گذاری خلاء است. پاشش نیز تحت خلاء بسیار بیشتر انجام می شود. منبع اسپری خود را می توان از عناصر، آلیاژ، مخلوط، یا ترکیبات ساخته شده است. این شکل از رسوب فلز معمولا در تولید نیمه هادی ها، بر روی شیشه های معماری، پوشش های بازتابنده، سی دی های دیسک فشرده و پوشش های تزئینی استفاده می شود.
رسوب بخار آرک
رسوب قوس کاتدی یا Arc-PVD یک تکنیک رسوبدهی بخار فیزیکی است که در آن یک قوس الکتریکی برای تبخیر مواد از یک هدف کاتد مورد استفاده قرار می گیرد. سپس ماده تبخیر شده روی یک سوبسترا متصل می شود و یک فیلم نازک تشکیل می دهد. این تکنیک می تواند برای فیلم های فلزی، سرامیکی و کامپوزیتی استفاده شود. فرآیند تبخیر قوس شروع می شود با کشیدن جریان الکتریکی با ولتاژ پایین در سطح کاتد (که به عنوان هدف شناخته می شود) شروع می شود و موجب ایجاد یک کوچک (معمولا چند میکرومتر)، ناحیه پرتوی شدید انرژی شناخته شده به عنوان کاتد نقطه دمای موضعی در نقطه کاتد بسیار بالا است (حدود 15000 ℃)، که باعث جت کاتالیست تبخیر شده (10 کیلومتر در ثانیه) می شود و یک حفره پشت سر گذاشته شده روی سطح کاتد قرار می گیرد.

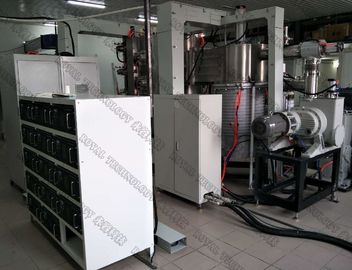

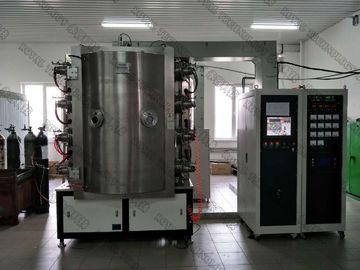

فن آوری سلطنتی مجموعه ای از RTAC-SP مجموعه ای از تجهیزات فلزی سازی PVD را طراحی و ساخته است

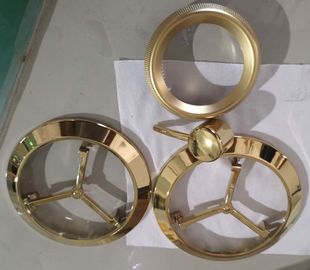

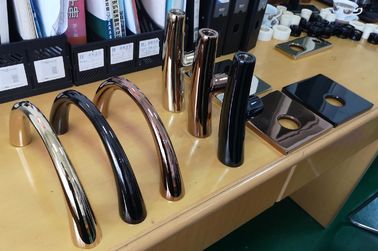

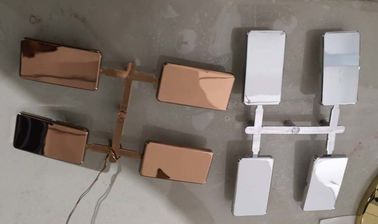

محبوب مورد استفاده برای آلیاژهای فلزی، برنج، Zamak (آلیاژ روی)، پلاستیک، الکترونیک، لوله کشی و لوله کشی، اتصالات لوله کش، سیستم آبیاری دریچه و کلاه؛ دریچه های پزشکی و صنعتی و غیره. هدف اصلی این فرآیند عمدتا جایگزینی Electroplating Chromium است که برای انسان و محیط زیست خطرناک است.
تنظیمات و ویژگی های سیستم متالیزه بالا خلاء:
مدل | RTAC1008-SPMF | RTAC1250-SPMF | RTAC1615-SPMF |
اندازه اتاق موثر | Φ1000 x H800mm | Φ1250 x H1250mm | Φ1600 x H1500mm |
منابع رسوب | سیلندر قوس (قوس دایره ای هدایت شده برای گزینه) + MF Sputtering Cathode + منبع یون خطی | ||
سیستم پمپ خلاء (پمپ های Leybold + پمپ مولکولی توربو) | SV300B - 1 مجموعه (300m³ / hr) | SV300B - 1 مجموعه (300m³ / hr) | SV300B - 2 مجموعه (300m³ / hr) |
WAU1001-1set (1000m³ / hr) | WAU1001-1set (1000m³ / hr) | WAU2001-1set (1000m³ / hr) | |
D60T- 1 مجموعه (60m³ / hr) | D60T- 1 مجموعه (60m³ / hr) | D60T- 1 مجموعه (60m³ / hr) | |
پمپ مولکولی توربو: 2 مجموعه (3500L / S) | پمپ مولکولی توربو: 2 مجموعه (3500L / S) | پمپ مولکولی توربو: 3 مجموعه (3500L / S) | |
منبع تغذیه Sputtering | 1 * 24 کیلو وات (MF) | 2 * 36 کیلو وات (MF) | 3 * 36KW (MF) |
تامین برق قوس | 6 * 5 کیلو وات | 7 * 5 کیلو وات | 8 * 5 کیلو وات |
منبع تغذیه اختلال | 1 * 24 کیلو وات | 1 * 36 کیلو وات | 1 * 36 کیلو وات |
میله های سیاره ای | 6/8 | 12/16 | 20 |
بخاری ها | 6 * 2.5 کیلو وات | 8 * 2.5 کیلو وات | 9 * 2.5 کیلو وات |
خلاء نهایی | 9.0 * 10-4Pa (خالی، تمیز، دمای اتاق) | 9.0 * 10-4Pa (خالی، تمیز، دمای اتاق) | 9.0 * 10-4Pa (خالی، تمیز، دمای اتاق) |
زمان چرخه (بستگی به پمپ) | 40 '~ 50' بستگی به مواد بستر و دستور العمل های پوشش دارد | ||
نياز کاري | 3 فاز 4 خط، AC380V، 50HZ، 35KW | 3 فاز 4 خط، AC380V، 50HZ، 120KW | 3 فاز 4 خط، AC380V، 50HZ، 150KW |
آب خنک کن | بله، چیلر صنعتی صنعتی | ||
گاز پردازش (99.99٪) | 4 راه | 4 راه | 4 راه |
رد پا (میلی متر) | 2000 * 2000 * 2300 | 4000 * 4500 * 3200 | 5500 * 5000 * 3600 |
وزن کل (KGS) | 4500 | 7000 | 9000 |
مصرف برق کل (تقریبا) | 50 کیلو وات | 110 کیلو وات | 170 کیلو وات |
مصرف انرژی واقعی (تقریبا) | 30 کیلو وات | 60 کیلو وات | 80KW |
Royaltec حق تکمیل تولید نهایی را براساس برنامه های مشخص شده دارد.
لطفا با راه حل های مورد انتظار خود که از Royaltec می خواهید به ما مشاوره کنید، ما راه حل های پوشش کلیدی کلید را در این نرم افزار ارائه می دهیم.
