تداخل الکترو مغناطیسی (EMI) محافظ فلزیزر
خلاصه:

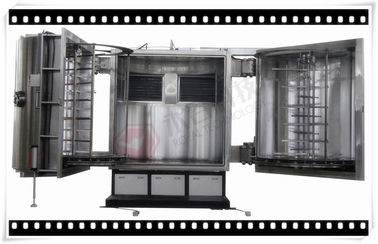

RTEP1616-SP ماشین متالیزه خلاء به خصوص برای EMI محافظت از فیلم نازک و رسوب پلیمری NCVM، که به طور گسترده ای در دستگاه های مخابراتی، کامپیوتر، نوت بوک، لوازم الکترونیکی مصرفی، لوازم خانگی، هوا فضا و موارد نظامی استفاده می شود طراحی شده است.
مشتریان ما عبارتند از: Sumgsung، Apple، Lenovo، Huawei electronics manufactures.
قطر اتاق 1600 میلیمتر و ارتفاع 1600 میلیمتر می تواند انواع محصولات را در خود جای دهد.

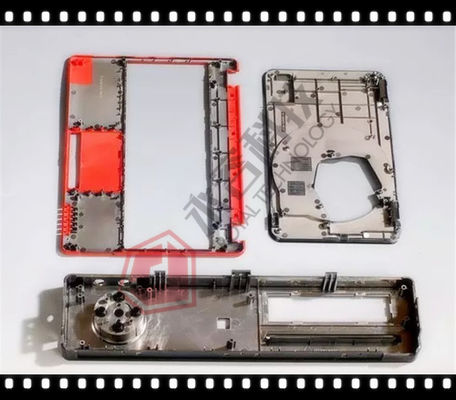

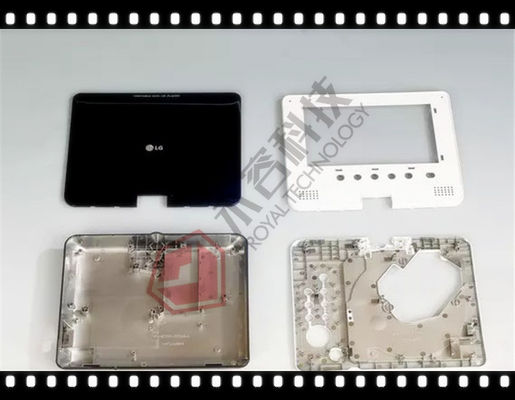

خصوصیات فیلم محافظ EMI
1) ضخامت فیلم: 1.5 ~ 3 میکرون بستگی به نیاز دارد.
2) مقاومت فیلم: (اهم) بهتر از 0.5Ω
3) چسبندگی: نوار 3M810> 5B
EMI محافظ فرایند پوشش فیلم
4) DC Sputtering فولاد ضد زنگ
5) رسوب مایع توسط تبخیر حرارتی
6) DC Sputtering فولاد ضد زنگ، پوشش کامل در لایه فیلم Cu.
ویژگی های Metalizer تداخل الکترو مغناطیسی
1) ساختار دو درب و سرعت پمپاژ سریع برای بهره وری بالا
2) پنل لمسی صفحه نمایش لمسی با کنترل PLC
3) طراحی نرم افزار نرم افزار دوستانه بشری برای تولید پایدار و با کیفیت بالا.
4) میزان استفاده از پرتاب شدگی بالا هزینه تولید پایین را تضمین می کند.
5) یکنواختی خوب و چسبندگی عالی
6) مفهوم طراحی پیشرفته برای عملکرد بهتر برای افزایش بهره وری تولید و نرخ واجد شرایط.
7) دستگاه منبع یون برای تمیز کردن پلاسما و فعالیت سطح فعالیت برای بهبود چسبندگی.
PVD خلاء متالیز کردن مزایا:
با استفاده از یک فرایند سبز سازگار با محیط زیست، آلودگی بدون استفاده از مواد خام ذخیره می شود.
کارایی بالا و یکنواخت عالی.
تولید حجم بالا، کم هزینه، راه حل ایده آل برای تقاضای تولید انبوه.
نوع:
مشخصات فنی:
1. خلاء نهایی: بهتر از 5.0 × 10 -6 Torr.
2. فشار خلاء عامل: 1.0 × 10 -4 Torr
3. پمپاژ زمان: از 1 آمپر به 1.0 × 10 -4 Torr≤5 دقیقه (درجه حرارت اتاق، خشک، تمیز و خالی اتاق)
مواد فلزی سازی (تبخیر): فولاد ضد زنگ، مس
5. مدل عامل: تمام اتوماتیک / نیمه اتوماتیک / دستی
ماشین آلات بسته بندی خلاء شامل کلید کامل سیستم ذکر شده در زیر است:

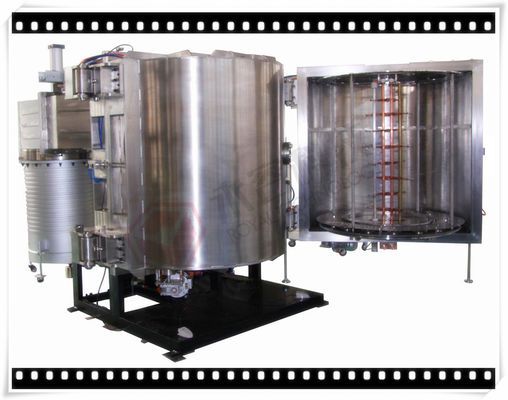

1. اتاق خلاء
1.1 ابعاد: قطر داخلی 1600 میلی متر
ارتفاع داخلی: 1600 میلیمتر
ارتفاع مفید: 1265 میلیمتر
ارتفاع کلی: 1420 میلیمتر
1.2 مواد: اتاق خلاء SUS304
درب و فلنج SUS304
اتاق تقویت ساختار: SS41 فولاد ملایم، با رنگ پایان درمان سطح.
شاسی SS41 فولاد خفیف با رنگ آمیزی سطوح درمان.
1.3 سپر اشباع و تبخیر: SUS304
1.4 نمایش پنجره: در درب های محفظه
1.5 لوله سوپاپ خلاء (از جمله صدا خفه کن)
1.6 درب: SUS304 مواد قطر 1600mm ارتفاع داخلی: 1600mm
1.7 سیستم رانندگی رسوب: حداکثر رانندگی مرکزی 1400 میلیمتر * 1265 میلیمتر
1.8 موتور رانندگی: 1 / 2HP
1.9 قدرت تخلیه: 1 مجموعه / درب
DC Sputtering Power: 1 مجموعه
اندازه لامپ کاتد: 125 * 1400 میلیمتر
2. سیستم پمپ خلاء
2.1 روغن مهر و موم Rotary Vane Vacuum Pump - Leybold
a: سرعت پمپاژ: 640 m³ / hr
2.2 پمپ ریشه - Leybold
a: سرعت پمپاژ: 4400 m³ / hr
2.3 جارو شویی: مدل پنوماتیک
2.4 خط لوله خلاء: مواد 6 "و 8" SUS304
2.5 سوپاپ سوپاپ خلاء: 3/8 "مدل الکترومغناطیسی
3. سیستم پمپ خلاء بالا
3.1 پمپ نفوذ روغن: RTDP-36
a سرعت پمپاژ: 40000L / S
ب فشار خلاء نهایی: بهتر از 10 تا 7 تورن.
ج قدرت گرمایش: 3 فاز، 21 کیلو وات.
د مصرف نفت: 9 لیتر
3.2 تله سرد: 36 "، خنک کننده آب در برابر جریان روغن بازگشت
3.3 سوپاپ خلاء بالا: پنوماتیک
3.4 شیر دریچه ای: پنوماتیک
4. سیستم کنترل و کنترل الکتریکی
4.1 مدار اصلی: هیچ سوئیچ سوئیچ سوئیچ، سوئیچ الکترومغناطیسی،
C / T در نوع سری
4.2 قدرت تخلیه
4.3 سیستم کنترل تبخیر
4.4 اسپکتروم قدرت، مدل DC
4.5 سیستم کنترل: PLC + صفحه نمایش لمسی خودکار / دستی
4.6 سیستم عامل: صفحه نمایش لمسی + صفحه نمایش
4.7 سیستم اندازه گیری فشار خلاء
خلاء سنج: مرکز لیبیول دو - 1 مجموعه
رنج اندازه کامل: 760 توره ~ 10 - 7 تورن - 1 مجموعه
سیستم زنگ هشدار 4.8:
فشار فشرده پایین تر است: صدای زنگ
جریان آب خنک پایین است: صدای زنگ
عملیات ناسازگار: صدای زنگ
4.9 شاخص قدرت بار: نشانگر ولتاژ و نشانگر جریان بار
5. زیر سیستم
5.1 سیستم کنترل فشرده هوا
5.2 سیستم آب خنک کننده: لوله جریان آب و شیر سوپاپ سیستم
5.3 Polycold (-120 ~ -145 ℃) Cryopump - 1 مجموعه
مدل: MaxCool-2500L
حداکثر بار :: 2500W
سرعت پمپاژ: 14000L / S.
6. سیستم رسوب
6.1 منبع خورشیدی
a Sputtering Target "125mm * 1400mm * 12 ~ 14mm - 1 set
ب شاتر - 1 مجموعه
ج کنترل جریان جرم: Ar gas - 1 مجموعه
د منبع تغذیه اسپری: DC 60KW - 1 مجموعه
6.2 منابع تبخیر
a منابع تبخیر تنگستن
ب منبع تغذیه تبخیر: 20 کیلو وات
ج منبع منبع یون و منبع تغذیه
7. محیط کاری
هوا فشرده: 5 ~ 8kg / cm 2
آب خنک کننده: آب در دمای: 20 ~ 25 ℃، 200 لیتر / دقیقه،
فشار آب: 2 ~ 3 کیلوگرم / سانتی متر
قدرت: 3 فاز 380V 50Hz (60Hz)، 160kVA
منطقه نصب: (L * W * H) 6500 * 5500 * 2700mm
اگزوز: دریچه ای برای پمپ های مکانیکی
ما تلاش کرده ایم طراحی و توسعه مناسب ترین فرآیندهای پوشش برای قطعات 3D مختلف، که نیازهای تولید مشتری را برآورده می کنند. بنابراین ما ارائه راه حل های پوشش کامل برای پوشش EMI.
اگر سیستم پوشش سفارشی مورد نیاز است، لطفا افکار و ایده های خود را با تیم ما به اشتراک بگذارید و مشخصات محصولات خود را ارائه دهید، ما با یکدیگر کار خواهیم کرد تا بهترین راه حل ها را مرتفع کنیم.
لطفا برای مشخصات بیشتر با ما تماس بگیرید، تکنولوژی سلطنتی افتخار دارد که به شما راه حل های پوشش کامل ارائه دهد.
