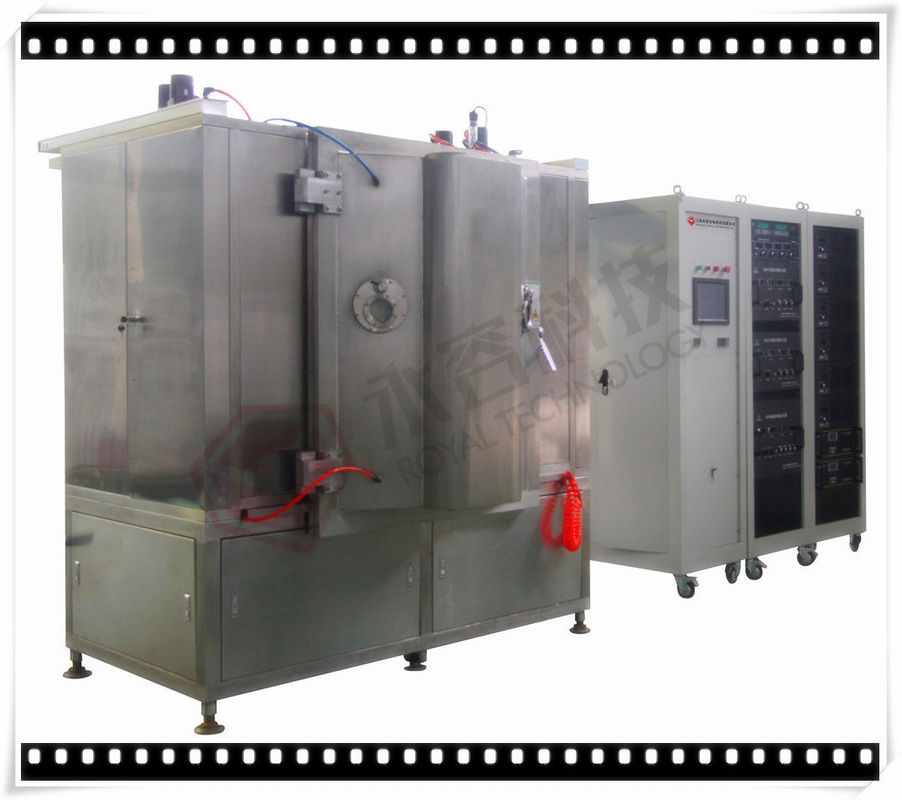

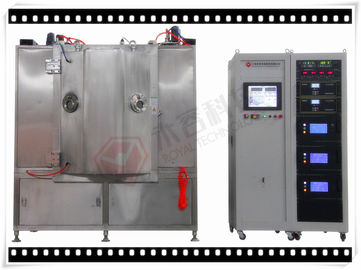

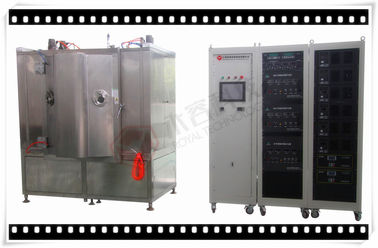

PVD MF / DC ماشین اسپات مگنترون در ظروف و لوازم جانبی، قطعات الکترونیکی استیل ضد زنگ
MF / DC مگنترون تجهیزات رسوب لجن، PVD Sputtering روی تخت، اجزای الکترونیکی الکترونیکی فولاد ضد زنگ
خلاصه: تبخیر PVC قوس کاملا با تکنولوژی اسپری کردن MF ترکیب شده است، تولید پوشش های عملکرد بالا و زیبایی شناختی بالا در سطح محصولات.
چرا MF Sputtering؟
در مقایسه با دیافراگم DC و RF، Sputtering Mid-Frequency به یک تکنیک لایه برداری از فیلم های نازک برای تولید انبوه پوشش، به ویژه برای رسوب فیلم پوشش های دی الکتریک و غیر رسانایی روی سطوح مانند پوشش های نوری، پانل های خورشیدی، چند لایه فیلم مواد کامپوزیتی و غیره
جایگزین اسپری های RF به علت آن است که با kHz به جای MHz برای میزان بسیار سریع رسوب کار می کند و همچنین می تواند از مسمومیت Target در هنگام رسوب رسوب فیلم نازک مانند DC جلوگیری کند.
اهداف تفکیک MF همواره با دو مجموعه وجود داشت. دو کاتد استفاده می شود با جریان فعلی مبدل به عقب و جلو بین آنها که پاک کردن سطح هدف با هر واکنش برای کاهش بار ایجاد شده در دی الکتریک است که منجر به سوراخ است که می تواند قطره قطره به پلاسما و جلوگیری از رشد یکنواخت فیلم نازک --- که چیزی است که ما آن را "مسمومیت هدف" نامیدیم.
با سیستم اسپری MF، ما می توانیم رنگ گرافیت، داده های LAB را دریافت کنیم: (L: 30 ~ 35). A: -0.04، B: 08
کلید واژه ها: محصولات مصرفی PVD تزئینی پوشش، فولاد ضد زنگ نرم افزار PVD دکوراسیون،
مروارید واژه نامه بالا PVD پوشش، انگشت حلقه پوشش سیاه و سفید، ابزار پزشکی DLC پوشش،
فولاد PVD مقاوم در برابر خوردگی و سایش، متالیزر خلاء بالا.
شرکت سلطنتی 3 دستگاه استاندارد برای ظرفیت های مختلف برای برآوردن تقاضای مشتریان و برنامه های کاربردی خود را توسعه داده است.
ورق فولاد ضد زنگ PVD ماشینکاری مشخصات فنی | |||
مدل | RTAC1008-SPMF | RTAC1250-SPMF | RTAC1612-SPMF |
اندازه اتاق موثر | Φ1000 x H800mm | Φ1250 x H1250mm | Φ1600 x H1200mm |
منابع رسوب | سیلندر قوس (قوس دایره ای هدایت شده برای گزینه) + MF Sputtering Cathode + منبع یون خطی | ||
سیستم پمپ خلاء (پمپ های Leybold + پمپ مولکولی توربو) | SV300B - 1 مجموعه (300m³ / hr) | SV300B - 1 مجموعه (300m³ / hr) | SV300B - 2 مجموعه (300m³ / hr) |
WAU1001-1set (1000m³ / hr) | WAU1001-1set (1000m³ / hr) | WAU2001-1set (1000m³ / hr) | |
D60T- 1 مجموعه (60m³ / hr) | D60T- 1 مجموعه (60m³ / hr) | D60T- 1 مجموعه (60m³ / hr) | |
پمپ مولکولی توربو: 2 مجموعه (3500L / S) | پمپ مولکولی توربو: 2 مجموعه (3500L / S) | پمپ مولکولی توربو: 3 مجموعه (3500L / S) | |
منبع تغذیه Sputtering | 1 * 24 کیلو وات (MF) | 2 * 36 کیلو وات (MF) | 3 * 36KW (MF) |
تامین برق قوس | 6 * 5 کیلو وات | 7 * 5 کیلو وات | 8 * 5 کیلو وات |
منبع تغذیه اختلال | 1 * 24 کیلو وات | 1 * 36 کیلو وات | 1 * 36 کیلو وات |
میله های سیاره ای | 6/8 | 12/16 | 20 |
بخاری ها | 6 * 2.5 کیلو وات | 8 * 2.5 کیلو وات | 9 * 2.5 کیلو وات |
خلاء نهایی | 9.0 * 10-4Pa (خالی، تمیز، دمای اتاق) | 9.0 * 10-4Pa (خالی، تمیز، دمای اتاق) | 9.0 * 10-4Pa (خالی، تمیز، دمای اتاق) |
زمان چرخه (بستگی به پمپ) | 40 '~ 50' بستگی به مواد بستر و دستور العمل های پوشش دارد | ||
نياز کاري | 3 فاز 4 خط، AC380V، 50HZ، 35KW | 3 فاز 4 خط، AC380V، 50HZ، 120KW | 3 فاز 4 خط، AC380V، 50HZ، 150KW |
آب خنک کن | بله، چیلر صنعتی صنعتی | ||
گاز پردازش (99.99٪) | 4 راه | 4 راه | 4 راه |
رد پا (میلی متر) | 2000 * 2000 * 2300 | 4000 * 4500 * 3200 | 5500 * 5000 * 3600 |
وزن کل (KGS) | 4500 | 7000 | 9000 |
مصرف برق کل (تقریبا) | 50 کیلو وات | 110 کیلو وات | 170 کیلو وات |
مصرف انرژی واقعی (تقریبا) | 30 کیلو وات | 60 کیلو وات | 80KW |
در بالای پارامترهای فنی تنها برای مرجع، فناوری سلطنتی حق تولید محصول نهایی را بر اساس برنامه های مشخص شده حفظ می کند. ما نه تنها دستگاه پوشش را ارائه می دهیم، بلکه راه حل های پوشش کامل، سرویس کلید در دست موجود است.

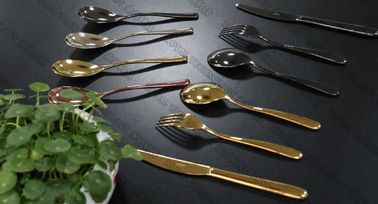

نمونه های پوشش:
لطفا برای مشخصات بیشتر با ما تماس بگیرید، تکنولوژی سلطنتی افتخار دارد که به شما راه حل های پوشش کامل ارائه دهد.
