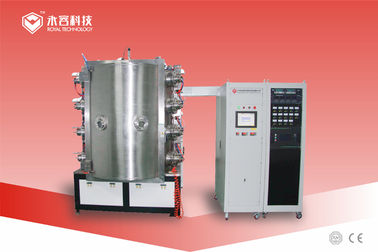

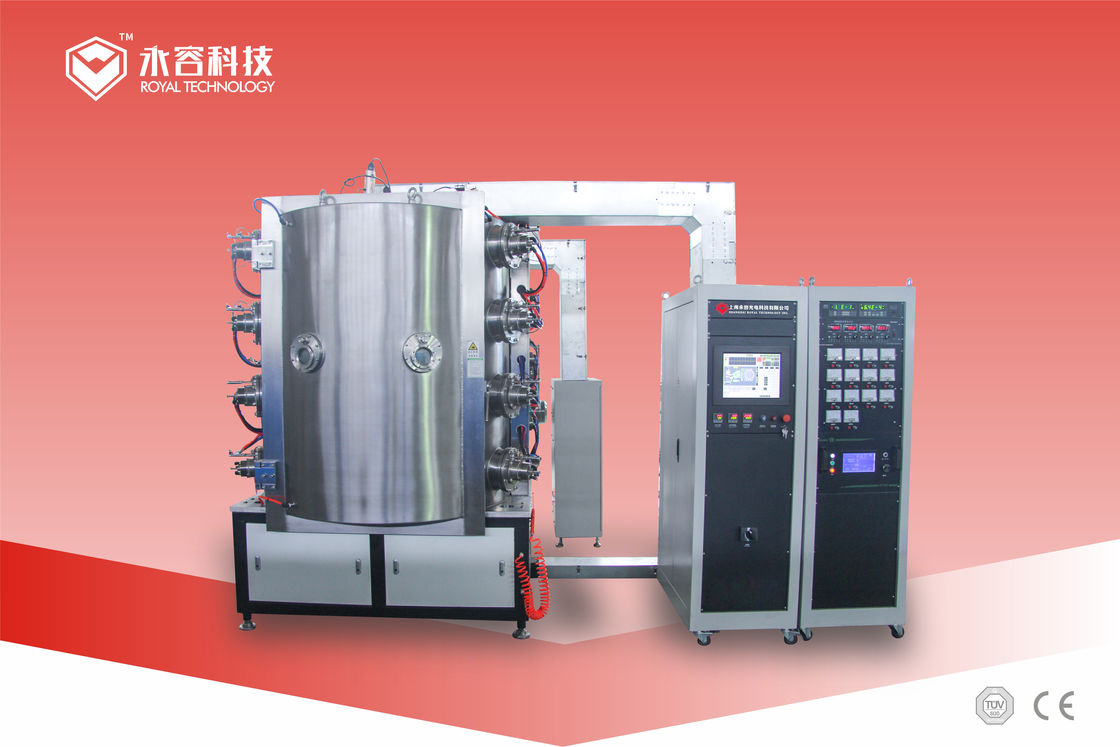

دستگاه آبکاری / پوشش PVD یون ، دستگاه پوشش نازک فیلم
کاربرد
می توان از آن برای پوشاندن فیلم های فلزی ، نیترید تیتانیوم ، کاربید تیتانیوم ، و نیترید زیرکونیوم ، نیترید کروم و تیتانیوم ، نیکل ، کروم ، مس و سایر ترکیبات فیلم ، فیلم فوق العاده سخت چند لایه ، فیلم تیتانیومی با دوز نیتروژن و فیلم آلیاژی (TiN، TiC، TiCN، TiAlN، CrN، Cu، Au، Al2O3 و سایر فیلم های تزئینی و غیره) و در مدت زمان بسیار کوتاهی برای تکمیل کلیه مراحل ماشینکاری ، یک وسیله پوشش چند منظوره بسیار کارآمد است.
این دستگاه به طور گسترده ای در زمینه های تزئینی از جنس استیل ضدزنگ ، کاشی و سرامیک / لیوان ، کامپیوتر ، تلفن همراه ، ساعت و جواهرات ، سرویس بهداشتی ، لوازم خانگی ، محصولات هتل و غیره استفاده می شود.
امکانات
این کار قابل اعتماد ، قابلیت تکرار خوب و سازگاری خوبی دارد. ، سرعت رسوب سریع ، چسبندگی بالا ، فیلم خوب و غیره. فیلم روکش دارای چگالی و سختی با ضریب اصطکاک کم است ، برای حفظ صافی سطح قطعه کار اصلی ، انعطاف پذیری خوب ، سخت شکستن و سقوط
این تجهیزات باعث می شود اتوماسیون کامل فن آوری پوشش به واقعیت تبدیل شود.با استفاده از روش پوشش خلاء برای پوشش سطح ماده پایه استفاده می شود.دارای ویژگی های کم هزینه ، میزان صلاحیت بالا ، حفاظت از محیط زیست سبز و غیره است.
مدل های دستگاه نازک پوشش فیلم
مدل |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||
اندازه داخلی اتاق | 900x1100 میلی متر | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||
نوع منبع تغذیه | منبع تغذیه قوس ، منبع تغذیه رشته ، منبع تغذیه پالس تعصب | ||||||||
ساختار محفظه خلاء | ساختار درب جلو عمودی ، سیستم اگزوز هوای عقب و محفظه خنک کننده آب دو لایه | ||||||||
جنس محفظه خلاء | فولاد ضد زنگ 304 / 316L | ||||||||
خلاء نهایی | 6.0x10-4Pa (محفظه تخلیه ، تمیز کردن ، خشک کردن) | ||||||||
سرعت پمپاژ خلاء | از جو تا 8.0 * 10-3Pa ≤ 15 دقیقه | ||||||||
سیستم پمپاژ وکیوم | پمپ انتشار یا پمپ مولکولی + پمپ ریشه + پمپ مکانیکی + پمپ نگهدارنده (مدل خاص با توجه به نیاز مشتری قابل انتخاب است) |
||||||||
منبع قوس | 6 واحد یا 8 واحد |
8 واحد یا 10 واحد |
10 واحد یا 12 واحد |
14 واحد یا 16 واحد |
16 واحد یا 18 واحد |
||||
منبع تغذیه تعصب | 20KW / مجموعه | 20KW / مجموعه | 30KW / مجموعه | 40KW / مجموعه | 50KW / مجموعه | ||||
مدل رانندگی | چرخش و چرخش سیاره ای ، تنظیم سرعت فرکانس متغیر (قابل کنترل و قابل تنظیم) |
||||||||
سیستم گرمایش | قابل کنترل و تنظیم از دمای اتاق تا 450 درجه سانتی گراد (کنترل دما PID) |
||||||||
MFC | سیستم کنترل جریان و نمایش جریان گاز فرآیند 3 مسیر یا 4 مسیره ، سیستم انتخاب خودکار گازسنجی | ||||||||
سیستم خنک کننده | حالت خنک کننده گردش آب ، برج خنک کننده برج آب یا کولر آبی صنعتی یا سیستم خنک کننده عمیق.(ارائه شده توسط مشتریان) | ||||||||
حالت کنترل | حالت ادغام دستی / خودکار ، عملکرد صفحه نمایش لمسی ، کنترل PLC یا کامپیوتر | ||||||||
حداکثر قدرت | 30 کیلووات | 35KW | 45KW | 60KW | 75 کیلووات | ||||
هشدار و محافظت | کمبود آب هشدار ، بیش از جریان و ولتاژ بیش از حد ، مدار باز و سایر شرایط غیر طبیعی پمپ ها ، اهداف و غیره و اجرای اقدامات محافظ مربوطه و عملکرد اتصال الکتریکی | ||||||||
منطقه تجهیزات | W2.5m * L3.5m | W3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||
سایر پارامترهای فنی | فشار آب .20.2MPa ، دمای آب 25- درجه سانتیگراد ، فشار هوا 0.5-0.8MPa | ||||||||
ملاحظات | پیکربندی خاص تجهیزات پوشش می تواند مطابق با الزامات فرآیند محصولات روکش طراحی شود |
