PVD + PECVD سیستم رسوب خلاuum ، پوشش فیلم DLC توسط فرآیند PECVD
1 ست
MOQ
negotiable
قیمت
PVD+PECVD Vacuum Deposition System, DLC film coating by PECVD process
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
اطلاعات اولیه
محل منبع: ساخته شده در چین
نام تجاری: ROYAL
گواهی: CE
شماره مدل: Multi950
برجسته:

vacuum coating plant,high vacuum coating machine

,

high vacuum coating machine

پرداخت
جزئیات بسته بندی: استاندارد صادراتی که در موارد جدید / کارتن بسته بندی می شود، مناسب برای حمل و نقل اقیانوس / هوا و حم
زمان تحویل: هفته 16
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 26 مجموعه در هر ماه
مشخصات
محفظه - اتاق: جهت عمودی، 2 در
منابع رسوب گذاری: فایل مغناطیسی بسته تعادل / نامتعادل
تکنیک: PECVD، کاتد کندوپاش مگنترون متعادل/نامتعادل
برنامه های کاربردی: خودرو، نیمه هادی، پوشش SiC، رسوب فیلم DLC،
ویژگی های فیلم: مقاومت در برابر سایش، چسبندگی قوی، رنگ های پوشش تزئینی
محل کارخانه: شهر شانگهای، چین
خدمات در سراسر جهان: Poland - Europe; لهستان - اروپا؛ Iran- West Asia & Middle East, Turkey, India,
خدمات آموزشی: عملیات ماشین، تعمیر و نگهداری، فرآیند پوشش دستور العمل ها، برنامه
ضمانتنامه: گارانتی محدود 1 سال به صورت رایگان، تمام عمر برای دستگاه
OEM و ODM: در دسترس است، ما از طراحی و ساخت سفارشی پشتیبانی می کنیم
توضیحات محصول

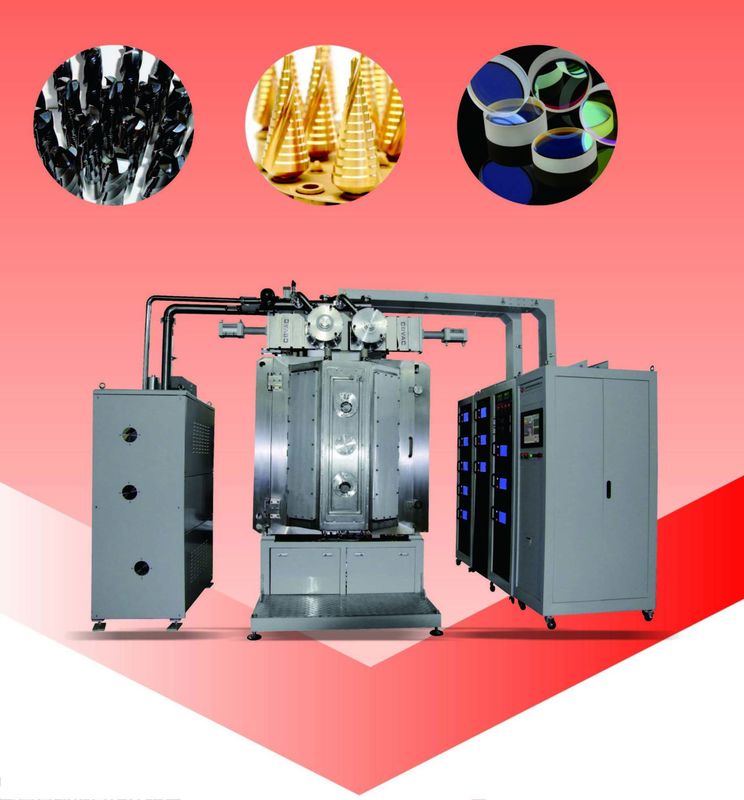

رویال فناوری Multi950
——ماشین رسوب خلاء PVD + PECVD

ماشین Multi950 یک سیستم رسوب خلاء چند کاره سفارشی برای تحقیق و توسعه است.

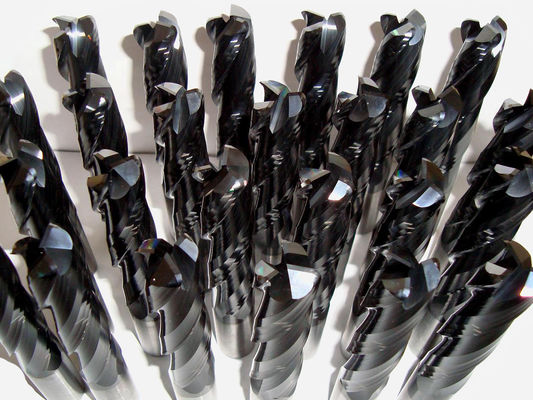

پس از تبادلات شدید با تیم دانشگاه شانگهای به رهبری پروفسور چن، ما در نهایت طراحی و پیکربندی را برای اجرای برنامه های تحقیق و توسعه آنها تأیید کردیم.این سیستم قادر است فیلم DLC شفاف را با فرآیند PECVD، پوشش‌های سخت روی ابزارها و فیلم نوری با کاتد کندوپاش را رسوب دهد.بر اساس این مفهوم طراحی ماشین آزمایشی، ما 3 سیستم پوشش دیگر را پس از آن توسعه دادیم:

1. پوشش صفحه دوقطبی برای وسایل نقلیه الکتریکی سلول سوختی - FCEV1213

2. سرامیک مستقیم مس آبکاری- DPC1215

3. سیستم کندوپاش منعطف- سیستم آبکاری طلا PCB PC

این 3 دستگاه همگی دارای یک محفظه هشت ضلعی هستند که امکان عملکرد انعطاف پذیر و قابل اعتماد را در کاربردهای مختلف فراهم می کند.این فرآیندهای پوشش را برآورده می کند و به بسیاری از لایه های فلزی مختلف نیاز دارد: Al، Cr، Cu، Au، Ag، Ni، Sn، SS و بسیاری از فلزات غیر فرومغناطیسی دیگر.بعلاوه واحد منبع یون، چسبندگی فیلم ها را بر روی مواد زیرلایه مختلف با عملکرد اچ پلاسما و فرآیند PECVD برای رسوب برخی از لایه های مبتنی بر کربن به طور موثر افزایش می دهد.

Multi950 نقطه عطف سیستم های پوشش طراحی پیشرفته برای رویال فناوری است.با تشکر از دانشجویان دانشگاه شانگهای و پروفسور Yigang Chen که آنها را با فداکاری خلاقانه و فداکارانه خود رهبری کرد، آیا ما توانستیم اطلاعات ارزشمند او را به یک ماشین پیشرفته تبدیل کنیم.

در سال 2018 همکاری پروژه دیگری با پروفسور چن داشتیم.
رسوب مواد C-60 با روش تبخیر حرارتی القایی.
آقای ییمو یانگ و پروفسور چن برای این پروژه های نوآورانه اساسی بودند.

PVD + PECVD سیستم رسوب خلاuum ، پوشش فیلم DLC توسط فرآیند PECVD 0

مزایای فنی

  • ردپای فشرده
  • طراحی مدولار استاندارد
  • قابل انعطاف
  • قابل اعتماد
  • ساختار اتاق هشت ضلعی
  • ساختار 2 در برای دسترسی آسان
  • فرآیندهای PVD + PECVD

ویژگی های طراحی

1. انعطاف پذیری: کاتدهای قوس و کندوپاش، فلنج های نصب منبع یون برای تبادل انعطاف پذیر استاندارد شده اند.

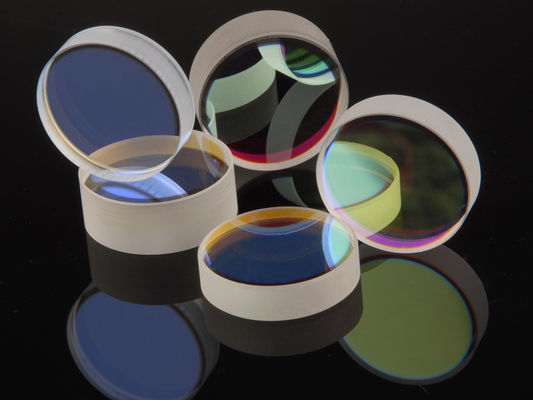

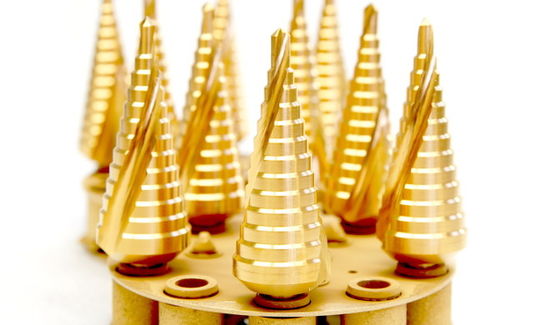

2. تطبیق پذیری: می تواند انواع فلزات اساسی و آلیاژها را رسوب دهد.پوشش های نوری، پوشش های سخت، پوشش های نرم، فیلم های مرکب و فیلم های روان کننده جامد بر روی بسترهای مواد فلزی و غیرفلزی

3. طراحی مستقیم به جلو: ساختار 2 درب، باز کردن جلو و عقب برای تعمیر و نگهداری آسان

PVD + PECVD سیستم رسوب خلاuum ، پوشش فیلم DLC توسط فرآیند PECVD 1

مشخصات فنی

مدل: Multi-950

محفظه رسوب گذاری (میلی متر)

قطر x ارتفاع: φ950 x 1350

منابع رسوب: 1 جفت کاتد کندوپاش MF

1 جفت PECVD

8 مجموعه کاتد قوس

1 مجموعه منبع یون خطی

ناحیه یکنواخت پلاسما (mm): φ650 x H750

چرخ فلک: 6 xφ300

بایاس توان (KW): 1 x 36

توان کندوپاش MF (KW): 1 x 36

PECVD (KW): 1 x 36

قوس (KW): 8 x 5

منبع یون (KW): 1 x 5

سیستم کنترل گاز MFC: 4 + 1

سیستم گرمایش: 18 کیلووات، تا 500 ℃، با کنترل PID زوج حرارتی

شیر دریچه خلاء بالا: 2

پمپ مولکولی توربو: 2 x 2000L/S

پمپ ریشه: 1 x 300L/S

پمپ پره های دوار: 1 x 90 m³/h + 1 x 48 m³/h

ردپای (طول x عرض x ارتفاع) میلی‌متر: 3000 * 4000 * 3200

توان کل (KW): 150

چیدمان

PVD + PECVD سیستم رسوب خلاuum ، پوشش فیلم DLC توسط فرآیند PECVD 2 PVD + PECVD سیستم رسوب خلاuum ، پوشش فیلم DLC توسط فرآیند PECVD 3

داخل سایت

زمان ساخت: 2015

مکان: دانشگاه شانگهای، چین


PVD + PECVD سیستم رسوب خلاuum ، پوشش فیلم DLC توسط فرآیند PECVD 4
