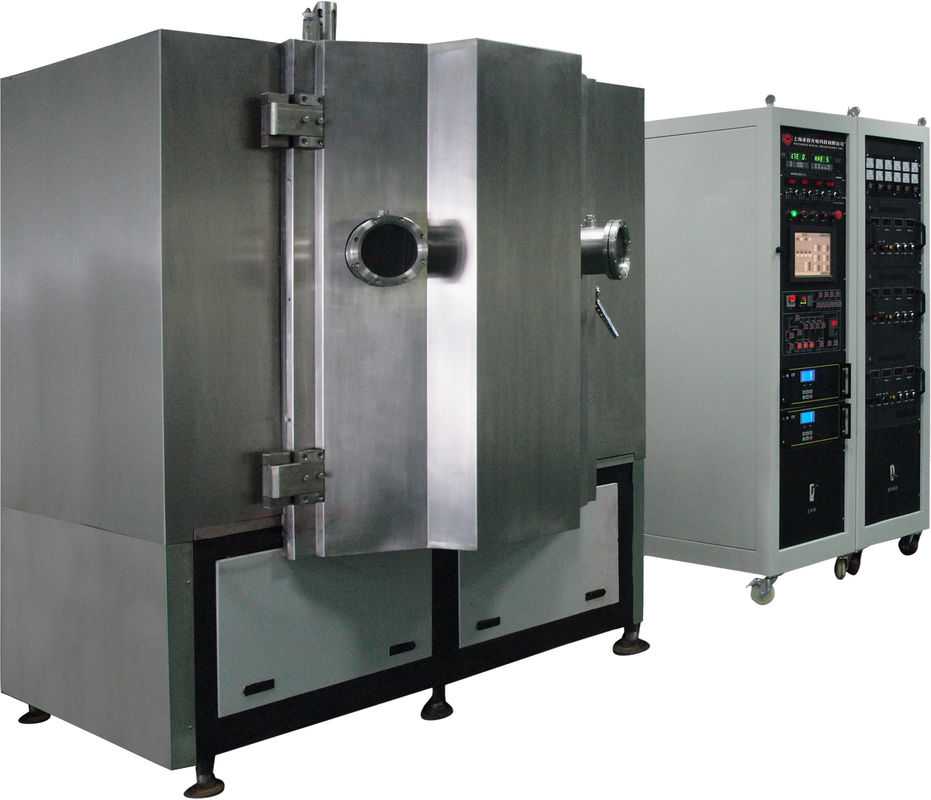

TiN Gold Metal Magnetron Sputtering Machine Coating، خدمات آبکاری طلا ZrN
مجموعه 10
MOQ
negotiable
قیمت
TiN Gold Metal Magnetron Sputtering Coating Machine , ZrN Gold Plating Service
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
اطلاعات اولیه
محل منبع: ساخته شده در چین
نام تجاری: ROYAL
گواهی: CE
شماره مدل: RTAS1250
برجسته:

,

,

physical vapor deposition equipment

پرداخت
جزئیات بسته بندی: استاندارد صادراتی که در موارد جدید / کارتن بسته بندی می شود، مناسب برای حمل و نقل اقیانوس / هوا و حم
زمان تحویل: 12 هفته
شرایط پرداخت: اعتبارات اسنادی، D/A، D/P T/T
قابلیت ارائه: 6 مجموعه در هر ماه
مشخصات
منابع سپرده گذاری: هدایت کاتدیک قوس + MF Sputtering Cathode
روش: PVD ، متعادل / نامتعادل کننده کاتدن پاشش مغناطیسی
برنامه های کاربردی: صفحه های مدار سرامیکی Al2O3 ، AlN ، صفحات Al2O3 روی LED ، نیمه هادی
ویژگی های فیلم: مقاومت در برابر سایش ، چسبندگی قوی ، رنگهای پوشش تزئینی
محل کارخانه: شهر شانگهای، چین
محل کارخانه: شهر شانگهای، چین
خدمات در سراسر جهان: Poland - Europe; لهستان - اروپا؛ Iran- West Asia & Middle East, Turkey, India,
خدمات در سراسر جهان: Poland - Europe; لهستان - اروپا؛ Iran- West Asia & Middle East, Turkey, India,
خدمات آموزشی: عملیات ماشین، تعمیر و نگهداری، فرآیند پوشش دستور العمل ها، برنامه
ضمانتنامه: گارانتی محدود 1 سال به صورت رایگان، تمام عمر برای دستگاه
OEM و ODM: در دسترس است، ما از طراحی و ساخت سفارشی پشتیبانی می کنیم
OEM و ODM: در دسترس است، ما از طراحی و ساخت سفارشی پشتیبانی می کنیم
توضیحات محصول



TiN طلایی فلز اواسط فرکانس پوششی مگنترون / سیستم پاشش MF



پوشش خلاء Sputtering Magnetron نوعی از مودود درمان سطح آبکاری PVD Ion است. این ماده برای ساخت فیلم های رسانا یا غیر رسانا ، در انواع مختلفی از فلزات ، شیشه ، سرامیک ، پلاستیک ، آلیاژ فلزی قابل استفاده است. مفهوم رسوب پراکندگی: ماده پوشش (هدف ، که به آن کاتد نیز گفته می شود) و قطعات کار (بسترها که به آن آند نیز گفته می شود) در محفظه خلاء قرار می گیرند و فشار کاهش می یابد. با قرار دادن هدف در زیر ولتاژ افتراقی و معرفی گاز آرگون که یون های آرگون (تخلیه درخشش) را تشکیل می دهد ، لکه گیری آغاز می شود. یون های آرگون به سمت هدف فرآیند شتاب می گیرند و اتمهای هدف را جابجا می کنند. این اتمهای لکه دار سپس روی بستر چگال شده و یک لایه یکنواختی بسیار نازک و بالا تشکیل می دهند. در طی فرآیند پوشش دهی ، می توانید با وارد کردن گازهای واکنشی مانند ، نیتروژن ، اکسیژن یا استیلن به داخل گازهای پاشنده hte رنگهای مختلفی را بدست آورید.

مدلهای Sputtering Magnetron: DC Sputtering ، MF Sputtering ، RF Sputtering

MF Sputtering چیست؟

در مقایسه با لرزش DC و RF ، لکه بینی Mid-Frequency به یک تکنیک اصلی تولید لکه های فیلم نازک برای تولید انبوه پوشش تبدیل شده است ، به خصوص برای رسوب فیلم پوشش های فیلم دی الکتریک و غیر رسانا روی سطحی مانند پوشش نوری ، پانل های خورشیدی ، چند لایه ، فیلم مواد کامپوزیت و غیره
این جایگزین باعث ایجاد لکه های رادیویی RF می شود زیرا به دلیل سرعت رسوب بسیار سریعتر با کیلوهرتز و نه MHz عمل می کند و همچنین می تواند از مسمومیت هدف در طول رسوب فیلم های نازک مانند DC جلوگیری کند.

اهداف پاشش MF همیشه با دو مجموعه وجود داشته است. دو كاتد با جريان AC كه به طور واضح و روشن در ميان آنها قرار دارد ، استفاده مي شود كه سطح هدف را با هر واژگوني تميز مي كند تا ميزان بارگذاري شده بر روي الكترونيك ها را كه منجر به قوس مي شود ، كاهش دهد كه مي تواند قطرات را به داخل پلاسما بچرخاند و از رشد يكنواخت نازك فيلم جلوگيري كند --- همان چیزی است که ما آن را مسمومیت هدف نامیدیم.

عملکرد سیستم پاشش MF
1. فشار خلا نهایی: بهتر از 10 5.0 5.0 - 6 Torr.
2. فشار خلاء عامل: 1.0 × 10 - 4 Torr.
3. زمان پمپاژ: از 1 اتمسفر تا 1.0 × 10 - 4 ساعت 3 دقیقه (دمای اتاق ، اتاق خشک ، تمیز و تمیز)
4- مواد فلز سازی (لکه دار کردن + تبخیر قوس): Ni، Cu، Ag، Au، Ti، Zr، Cr، TiN، TiC، TiAlN، CrN، CrC، و غیره.
5. مدل عملیاتی: کامل به صورت خودکار / نیمه خودکار / دستی

ساختار سیستم پاشش MF
دستگاه پوشش خلاء شامل سیستم تکمیل شده کلید است که در زیر ذکر شده است:
1. اتاق خلاء
2. سیستم پمپاژ خلاء Rouhging (بسته پمپ پشتیبان)
3. سیستم پمپاژ خلاء بالا (پمپ مولکولی تعلیق مغناطیسی)
4- سیستم کنترل و بهره برداری برقی
5. سیستم تأسیسات کمکی (زیر سیستم)
6. سیستم انباشت: کاتد پراکنده MF ، منبع تغذیه MF ، منبع یون بایاس منبع تغذیه برای اختیاری

مشخصات سیستم Sputtering MF RTSP1212-MF

مدل RTSP1212-MF
فن آوری MF Magnetron Sputtering + یون آبکاری
ماده فولاد ضد زنگ (S304)
اندازه اتاق Φ1250 * H1250mm
نوع اتاق سیلندر ، عمودی ، 1 درب
سیستم اسپوتینگ به طور انحصاری برای رسوب فیلم نازک سیاه طراحی کنید
ماده نمایشی آلومینیوم ، نقره ، مس ، کروم ، فولاد ضد زنگ ،
نیکل
منبع تقسیم 2 مجموعه اهداف Mut استوانه ای Sputtering + 8 منابع قوس کاتدیک قوس دار
گاز MFC- 4 راه ، Ar ، N2 ، O2 ، C2H2
کنترل PLC (کنترل کننده منطق قابل برنامه ریزی) +
سیستم PUMP SV300B - 1 مجموعه (لیبولد)
WAU1001 - 1 مجموعه (لیبولد)
مجموعه D60T-2 (لیبولد)
پمپ های مولکولی توربو: 2 * F-400/3500
پیش فرآوری منبع تغذیه بایاس: 1 * 36 کیلو وات
سیستم ایمنی برای محافظت از اپراتورها ، ایمنی بیشماری به هم وصل است
آشپزی آب سرد
برق برق 480V / 3 فاز / 60HZ (سازگار با ایالات متحده)
460V / 3 فاز / 50HZ (سازگار با آسیا)
380V / 3 فاز / 50HZ (سازگار با EU-CE)
FOOTPRINT L3000 * W3000 * H2000mm
وزن کل 7.0 تن
FOOTPRINT (L * W * H) 5000 * 4000 * 4000 MM
زمان CYCLE 30 ~ 40 دقیقه (بسته به نوع بستر ،
هندسه بستر و شرایط محیطی)
POWER MAX .. 155 کیلو وات

قدرت جستجوگر
مصرف (APPROX.)

75 کیلو وات









ما مدلهای بیشتری برای انتخاب شما داریم!




لطفا برای مشخصات بیشتر با ما تماس بگیرید ، رویال فناوری مفتخر است که راه حلهای پوشش کامل را به شما ارائه دهد.
