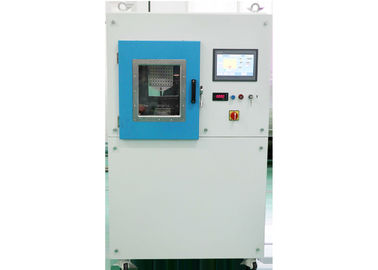

Forensic Vacuum Metal Deposition System is customized designed and made exclusive for police equipment. سیستم دفع خلاء فلزی قانونی پزشکی قانونی برای تجهیزات پلیس طراحی و ساخته شده است. Royal Technology spend 9 months to coordinate with customer, after over 20 technical meetings discussion and modification, the 1st machine was finally born in the year of 2018. رویال فناوری 9 ماه برای هماهنگی با مشتری 9 ماه وقت صرف می کند ، پس از بیش از 20 بحث و گفتگو در جلسه های فنی ، سرانجام 1 دستگاه در سال 2018 به دنیا آمد.
پیشرفت و مزایا:
1. طراحی قابل حمل با ردپای جمع و جور
2. سیستم خنک کننده با آب ، محیط کار مورد نیاز تنها انرژی الکتریکی است: 1Ph ، 220V 50Hz ، 60A؛
3. پورت نمای بزرگ برای بازرسی از روند تبخیر ، با پنجره کوارتز تا 400 میلی متر؛
4. Powerful vacuum pumping system for fast cycle coating process: high turbo molecular pump, available for assemble at any direction; 4. سیستم پمپاژ خلاء قدرتمند برای فرآیند پوشش سریع چرخه: پمپ مولکولی توربو بالا ، قابل دسترس برای مونتاژ در هر جهت. equipped with one large volume of 2-stage rotary vane pump. مجهز به یک حجم بزرگ از پمپ پرتابه دو مرحله ای.
5. کم هزینه در حال اجرا و هزینه تعمیر و نگهداری کم.
6. عملکرد قابل انعطاف مبتنی بر دستگاه HMI: صفحه پردازش ، صفحه ضبط منحنی ، صفحه زنگ دار ، صفحات نگهداری و غیره. اطلاعات ورود به سیستم و درگاه اتصال USB برای بارگیری داده های پردازش.
مواد قطعات کار می توانند عبارتند از:قطعات پلاستیکی ، فلزات ، فولاد ، پلیمر ، کاغذ ، پارچه یا شیشه ، کارت بانکی ، اسلحه و غیره.
مشخصات فنی
کارایی
1. فشار خلا نهایی: بهتر از 9.0 * 10-5 Pa؛
4- زمان پمپاژ: از 1 اتمسفر تا 10 ≤ 9-3 ≤ 15- 15 دقیقه (دمای اتاق ، اتاق خشک ، تمیز و تمیز)
5. منبع انبار: تبخیر رشته تخته تنگستن
6. مدل عملیاتی: کامل به صورت خودکار / نیمه خودکار / دستی
7. مواد انباشت: روی ، نقره ، طلا ، آلومینیوم و غیره
ساختار
دستگاه پوشش خلاء شامل سیستم تکمیل شده کلید است که در زیر ذکر شده است:
1. اتاق خلاء
1.1 اندازه: عرض داخلی: 450 میلی متر ، عمق: 450 میلی متر
ارتفاع داخلی: 500 میلی متر
1.2 مواد: اتاق خلاء SUS304
درب و فلنج SUS304
ساختار تقویت اتاق: SUS304
شاسی اتاقک فولاد خفیف SS41 با سطح تصفیه سطح رنگی.
1.3 سپر تبخیر: SUS304
1.4 نمایش پنجره: روی درب محفظه ، مواد کوارتز.
دریچه تهویه اتاق خلاء 1.5 (از جمله صدا خفه کن)
2. سیستم پمپاژ خلاء
سیستم پمپاژ جاروبرقی خشن: مجموعه پمپ پرشی 2 مرحله ای پمپ 1
سیستم پمپ خلاء بالا: مجموعه پمپ مولکولی Turbo 1
سیستم کنترل و عملکرد الکتریکی 3. PLC + صفحه لمسی
مدار اصلی: سوئیچ شکن بدون فیوز ، سوئیچ الکترومغناطیسی ، C / T در نوع سری
4. قدرت تبخیر - 1 مجموعه
5. سیستم کنترل تبخیر
5.1 سیستم عامل: صفحه نمایش لمسی + PLC ، کنترل دستور العمل و ورود به سیستم داده ها ، خاموش کردن خودکار ، تخلیه خودکار ، پوشش خودکار
6. سیستم اندازه گیری
6.1 فشار خلا: سنج خلا: پیرانی + سنج سنج + خلاء سنج کامل
7. سیستم هشدار: فشار هوا فشرده ، جریان آب خنک کننده ، عملکرد اشتباه.
نشانگر بار بار: نشانگر ولتاژ و نشانگر جریان بار
8. سیستم انباشت
8.1 منبع انبار: تخته تنگستن
8.2 مواد انباشت: روی ، آلومینیوم ، نقره ، طلا
9. محیط کار
9.1 تک فاز ، 220 ولت 50 هرتز (60 هرتز) ، 5 کیلو وات
9.2 محل نصب: (L * W * H) 2000 * 1000 * 2300mm
9.3 اگزوز: برای پمپ های مکانیکی بخاری
لطفا برای مشخصات بیشتر با ما تماس بگیرید ، رویال فناوری مفتخر است که راه حلهای پوشش کامل را به شما ارائه دهد.
