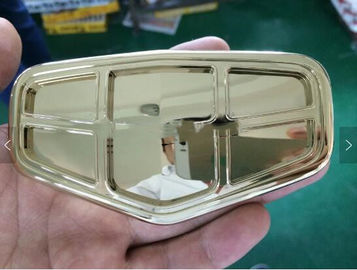

قطعات خودرو ماشین آبکاری PVD ، رسوب فیلم چسبندگی قوی توسط روکش PVD
اطلاعات عمومی:
دستگاه آبکاری یونی PVD یک کارآیی بالا و 100٪ کاملاً سازگار با محیط زیست با سطح محیطی است که با اهداف فلزی جامد و گازهای واکنشی ، محصولات مختلفی را تولید می کند.
دستگاه پوششی خلاء کاتدیک با خلاء بالا دارای ویژگی های رسوب سریع ، سرعت یونیزاسیون بالا ، چسبندگی قوی ، قطرات مزایای کمتری است.
منبع تغذیه قوس کاتدیک دارای مدل های DC و Pulsed ، جریان قوس پایدار است. کنترل دقیق جریان فعلی با کمبود زیاد.

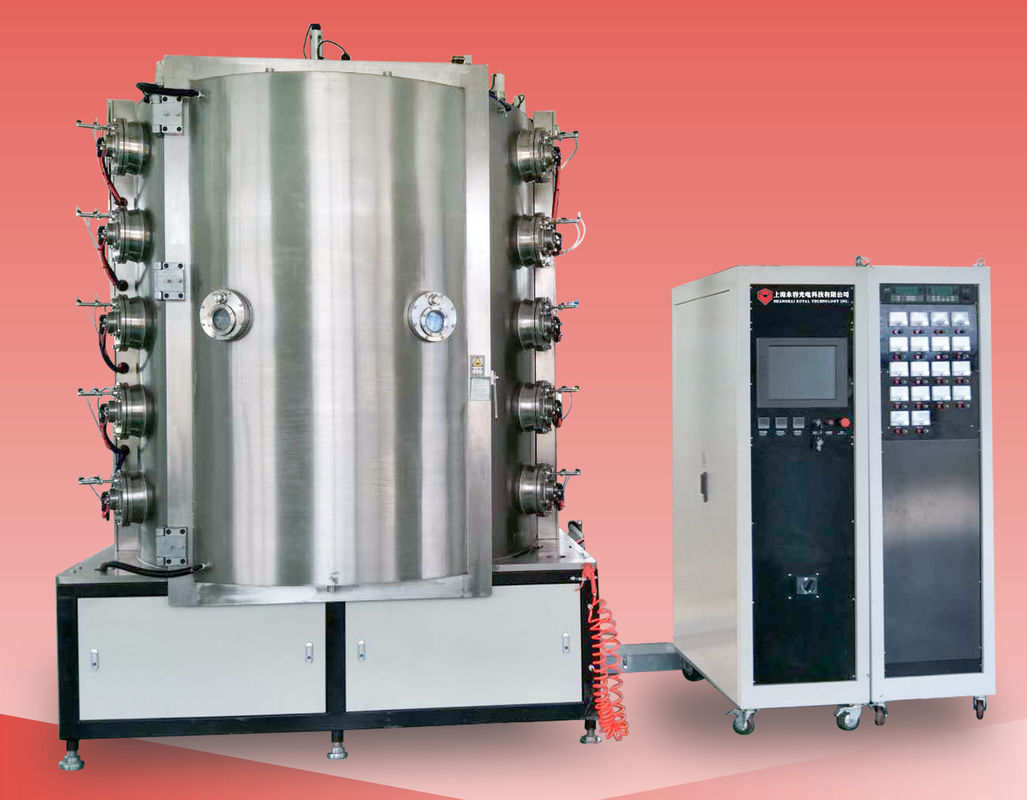

دستگاه RTC دستگاه خلاء یونی خلاء سری RTAC / دستگاه تزئینات فلزی یون آبکاری عمدتا برای سپرده فیلم های فلزی مختلف و روکش های فلزی آلیاژ ، فیلم های چند لایه استفاده می شود.
2.1. ساختار: محفظه رسوب ، پمپ های خلاء ، منابع قوس ، اسپیندل و جک ، ساختار اتصالات ، گرمایش و سرمایش ، آب و گاز (توزیع) ، سیستم های کنترل الکتریکی و بهره برداری و غیره

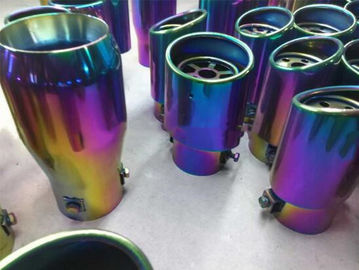

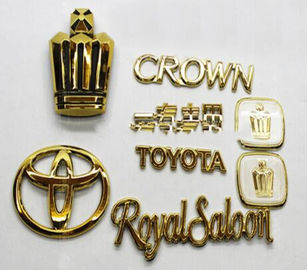

2.2. پوشش های رنگ: رنگ های طلای ، سیاه ، قهوه ای ، خاکستری ، کروم و غیره
2.3 خصوصیات پوشش: TiN، TiC، ZrN، CrN، TiAlN با رنگ های روشن ، چسبندگی قوی و محافظت از خراش عالی ، سرعت رسوب سریع ، پراش خوب.
مدل های استاندارد
مدل | RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||||
اندازه داخلی اتاق | 900x1100 میلی متر | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||||
نوع منبع تغذیه | منبع تغذیه قوس ، منبع تغذیه رشته ، منبع تغذیه پالس تعصب | ||||||||||
ساختار محفظه خلاء | ساختار درب جلو عمودی ، سیستم اگزوز هوای عقب و محفظه خنک کننده آب دو لایه | ||||||||||
جنس محفظه خلاء | فولاد ضد زنگ 304 / 316L | ||||||||||
خلاء نهایی | 6.0x10 -4 Pa (محفظه تخلیه ، تمیز کردن ، خشک کردن) | ||||||||||
سرعت پمپاژ خلاء | از جو تا 8.0 * 10 -3 Pa ≤ 15 دقیقه | ||||||||||
سیستم پمپاژ وکیوم | پمپ انتشار یا پمپ مولکولی + پمپ ریشه + پمپ مکانیکی + پمپ نگهدارنده (مدل خاص با توجه به نیاز مشتری قابل انتخاب است) | ||||||||||
منبع قوس | 6 واحد یا 8 واحد | 8 واحد یا 10 واحد | 10 واحد یا 12 واحد | 14 واحد یا 16 واحد | 16 واحد یا 18 واحد | ||||||
منبع تغذیه تعصب | 20KW / مجموعه | 20KW / مجموعه | 30KW / مجموعه | 40KW / مجموعه | 50KW / مجموعه | ||||||
مدل رانندگی | چرخش و چرخش سیاره ای ، تنظیم سرعت فرکانس متغیر (قابل کنترل و قابل تنظیم) | ||||||||||
سیستم گرمایش | قابل کنترل و تنظیم از دمای اتاق تا 450 درجه سانتی گراد (کنترل دما PID) | ||||||||||
MFC | سیستم کنترل جریان و نمایش جریان گاز فرآیند 3 مسیره یا 4 مسیره ، سیستم انتخاب گازسنج خودکار | ||||||||||
سیستم خنک کننده | حالت خنک کننده گردش آب ، برج خنک کننده برج آب یا کولر آبی صنعتی یا سیستم خنک کننده عمیق. (ارائه شده توسط مشتریان) | ||||||||||
حالت کنترل | حالت ادغام دستی / خودکار ، عملکرد صفحه نمایش لمسی ، کنترل PLC یا کامپیوتر | ||||||||||
حداکثر قدرت | 30 کیلووات | 35KW | 45KW | 60KW | 75 کیلووات | ||||||
هشدار و محافظت | کمبود آب هشدار ، بیش از جریان و ولتاژ بیش از حد ، مدار باز و سایر شرایط غیر طبیعی پمپ ها ، اهداف و غیره و اجرای اقدامات محافظ مربوطه و عملکرد اتصال الکتریکی | ||||||||||
منطقه تجهیزات | W2.5m * L3.5m | W3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||||
سایر پارامترهای فنی | فشار آب .20.2MPa ، دمای آب 25- درجه سانتیگراد ، فشار هوا 0.5-0.8MPa | ||||||||||
ملاحظات | پیکربندی خاص تجهیزات پوشش می تواند مطابق با الزامات فرآیند محصولات روکش طراحی شود |
لطفا برای مشخصات بیشتر با ما تماس بگیرید ، رویال فناوری مفتخر است که راه حلهای پوشش کامل را به شما ارائه دهد.
