دستگاه روکش فیلم فلزی / پردازش PVD / دستگاه پوشش خلاء PVD نازک فیلم پوشش فیلم
توضیحات محصول
دستگاه پوشش یونی چند قوسی خلاء محصولی با تکنولوژی بالا برای پوشش فلز ، شیشه و سطح می باشد. پس از روکش این دستگاه می تواند سختی قطعات ، مقاومت در برابر سایش ، مقاومت و غیره را بهبود بخشید. دستگیره درب ، قفل) ، صنعت معماری (صفحه استیل ، نرده پله ، ستون) ، صنعت قالب دقیق (قالب استاندارد پانچ ، قالب تشکیل) ، صنعت ابزار (بیت مته ، برش کاربید ، بروشس ، سر تراشیدن) ، صنعت خودرو (پیستون ، حلقه های پیستون ، چرخ های آلیاژی) و همچنین قلم و لیوان و عینک و غیره. این فیلم سطح محصول را زیبا تر و پوشیدنی تر می کند.
خواص فیلم نازک PVD
دستگاه های آبکاری دقیق فیلم PVD نازک با استفاده از اتصال دهنده ها و اتصالات مانند پیچ ، پیچ ، برس ، اتصالات ، کلاه های مورد استفاده در لوازم آرایشی ، محصولات الکترونیکی ، ماشین های مکانیکی ، صنایع خودرو به طور گسترده ای با استفاده از فن آوری PVD برای به دست آوردن انواع رنگ های پنتون ، طیف وسیعی از طلا ، سیاه ، آبی ، خاکستری ، نقره ای ، رنگین کمان ، برنز ، قهرمانی و غیره
منابع دقیق انباشت دستگاه آبکاری فیلم باریک دقیق PVD
منابع قوس دایره ای هدایت شده برای تبخیر از هدف فلز جامد.
2 جفت کاتدی پراکنده ناموزون MF برای رسوب لایه فیلم نازک گرافیت.
منبع تغذیه بایاس برای بمباران یونی برای تشکیل منطقه پلاسما برای پیش درمانی.
واحد منبع خطی یون آند (برای اختیاری) پردازش PACVD و PECVD.
کرایوپامپ (پلی کولد) برای تراکم مولکولی آب (برای اختیاری)

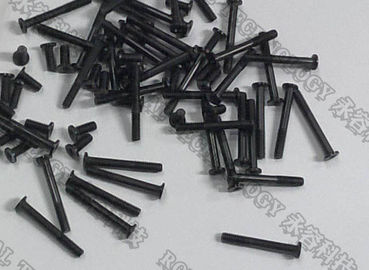

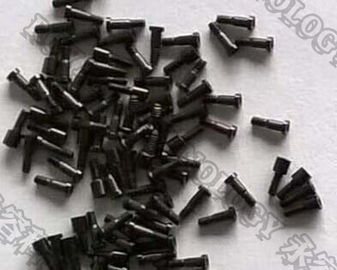

سازه های دقیق اتصال دهنده های پلاستیکی فیلم PVD نازک
1. اتاق خلاء
2. سیستم پمپاژ خلاء Rouhging (بسته پمپ پشتیبان)
3. سیستم پمپاژ خلاء بالا (پمپ مولکولی تعلیق مغناطیسی)
4- سیستم کنترل و بهره برداری برقی
5. سیستم تأسیسات کمکی (زیر سیستم)
6. سیستم انباشت: کاتد لکه دار MF ، منبع تغذیه MF ، منبع یون بایاس منبع تغذیه برای اختیاری
عملکرد دقیق ماشین آلات آبکاری فیلم PVD نازک
1. فشار خلا نهایی: بهتر از 10 5.0 5.0 - 6 Torr.
2. فشار خلاء عامل: 1.0 × 10 - 4 Torr.
3. زمان پمپاژ: از 1 اتمسفر تا 1.0 × 10 - 4 ساعت 3 دقیقه (دمای اتاق ، اتاق خشک ، تمیز و تمیز)
4- مواد فلز سازی (لکه دار کردن + تبخیر قوس): Ni، Cu، Ag، Au، Ti، Zr، Cr، TiN، TiC، TiAlN، CrN، CrC، و غیره.
5. مدل عملیاتی: کامل به صورت خودکار / نیمه خودکار / دستی

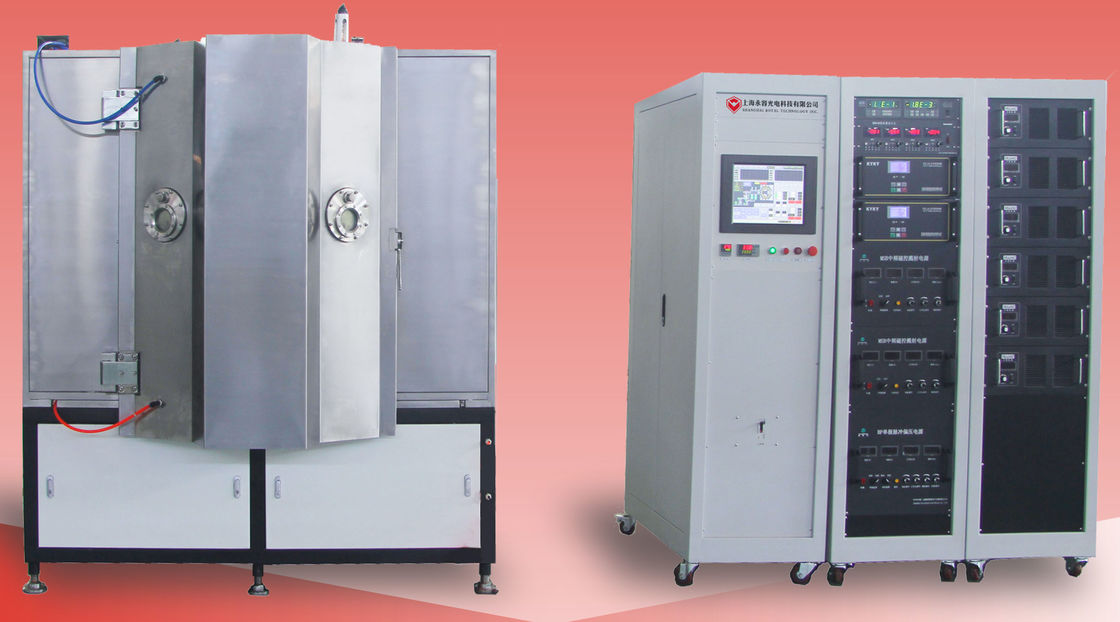

مشخصات اتصال ماشین آلات دقیق آبکاری فیلم PVD نازک
مدل | RTAC1250-SPMF | ||||||
فن آوری | MF Magnetron Sputtering + یون آبکاری | ||||||
ماده | فولاد ضد زنگ (S304) | ||||||
اندازه اتاق | Φ1250 * H1250mm | ||||||
نوع اتاق | سیلندر ، عمودی ، 1 درب | ||||||
سیستم اسپوتینگ | به طور انحصاری برای رسوب فیلم نازک سیاه طراحی کنید | ||||||
ماده نمایشی | آلومینیوم ، نقره ، مس ، کروم ، فولاد ضد زنگ ، نیکل | ||||||
منبع تقسیم | 2 مجموعه اهداف پاشش استوانه ای MF + 8 منبع قوس کاتدیک قوس مستقیم + منبع یون برای اختیاری | ||||||
گاز | MFC- 4 راه ، Ar ، N2 ، O2 ، C2H2 | ||||||
کنترل | PLC (کنترل کننده منطق قابل برنامه ریزی) + | ||||||
سیستم PUMP | SV300B - 1 مجموعه (لیبولد) | ||||||
WAU1001 - 1 مجموعه (لیبولد) | |||||||
ست D60T - 1 (لیبولد) | |||||||
پمپ های مولکولی توربو: 2 * F-400/3500 | |||||||
پیش فرآوری | منبع تغذیه بایاس: 1 * 36 کیلو وات | ||||||
سیستم ایمنی | برای محافظت از اپراتورها ، ایمنی بیشماری به هم وصل است | ||||||
آشپزی | آب سرد | ||||||
برق برق | 480V / 3 فاز / 60HZ (سازگار با ایالات متحده) | ||||||
460V / 3 فاز / 50HZ (سازگار با آسیا) | |||||||
380V / 3 فاز / 50HZ (سازگار با EU-CE) | |||||||
FOOTPRINT | L3000 * W3000 * H2000mm | ||||||
وزن کل | 7.0 تن | ||||||
FOOTPRINT | (L * W * H) 5000 * 4000 * 4000 MM | ||||||
زمان CYCLE | 30 ~ 40 دقیقه (بسته به نوع بستر ، هندسه بستر و شرایط محیطی) | ||||||
POWER MAX .. | 155 کیلو وات | ||||||
قدرت جستجوگر مصرف (APPROX.) | 75 کیلو وات |
اندازه دستگاه های سفارشی نیز بر اساس محصولات درخواست شده مشخص موجود است.
لطفا برای مشخصات بیشتر با ما تماس بگیرید ، رویال فناوری مفتخر است که راه حلهای پوشش کامل را به شما ارائه دهد.
