DPC سرامیک مبتکرانه سفارشی PVD Machine PCB مس آبکاری ماشین DC Pulsed / MF Sputtering Magnetron
1
MOQ
negotiable
قیمت
DPC Ceramic Innovative Custom PVD Machine PCB Copper Plating Machine DC Pulsed / MF Magnetron Sputtering
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
اطلاعات اولیه
محل منبع: ساخته شده در چین
نام تجاری: ROYAL
گواهی: CE
شماره مدل: DPC1215 +
برجسته:

,

,

copper plating machine

پرداخت
جزئیات بسته بندی: استاندارد صادراتی که در موارد جدید / کارتن بسته بندی می شود، مناسب برای حمل و نقل اقیانوس / هوا و حم
زمان تحویل: 12 هفته
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: مجموعه 10 در هر ماه
مشخصات
کاربرد: سرامیک PCB ، AlN PCB ، Al2O3 PCB ، الکترونیک ، روشنایی LED
مواد پوشش: مس ، Cr / Ti / Ni / Au / Ag / SS و غیره
فناوری PVD: پالس DC پالس / MF مگنترون
فواید: ظرفیت بزرگ ، طراحی ماژول های قابل انعطاف ، ساخت دقیق.
محل کارخانه: شهر شانگهای، چین
محل کارخانه: شهر شانگهای، چین
محل کارخانه: شهر شانگهای، چین
محل کارخانه: شهر شانگهای، چین
خدمات در سراسر جهان: Poland - Europe; لهستان - اروپا؛ Iran- West Asia & Middle East, Turkey, India,
خدمات در سراسر جهان: Poland - Europe; لهستان - اروپا؛ Iran- West Asia & Middle East, Turkey, India,
خدمات آموزشی: عملیات ماشین، تعمیر و نگهداری، فرآیند پوشش دستور العمل ها، برنامه
ضمانتنامه: گارانتی محدود 1 سال به صورت رایگان، تمام عمر برای دستگاه
ضمانتنامه: گارانتی محدود 1 سال به صورت رایگان، تمام عمر برای دستگاه
OEM و ODM: در دسترس است، ما از طراحی و ساخت سفارشی پشتیبانی می کنیم
OEM و ODM: در دسترس است، ما از طراحی و ساخت سفارشی پشتیبانی می کنیم
توضیحات محصول

سرامیک DPC PCB / Alumina Oxide (Al2O3) PCB ، آلومینیوم نیترید (AIN) PCB آبکاری مس توسط PVD





The DPC process- Direct Plating Copper is an advanced coating technology applied with LED, semiconductor, electronic industries. فرآیند DPC- مستقیم آبکاری مس یک فناوری پیشرفته پوشش با کاربردهای LED ، نیمه هادی ، صنایع الکترونیکی است. One typical application is Ceramic Radiating Substrate. یک کاربرد معمولی بستر تابشی سرامیکی است. Cooper conductive film deposition on Aluminum Oxide (Al2O3), AlN substrates by PVD vacuum sputtering technology, compared with traditional manufacturing methods: DBC LTCC HTCC, much lower production cost is its high feature. کوپن رسوب فیلم رسانا بر روی اکسید آلومینیوم (Al2O3) ، بسترهای AlN با استفاده از فن آوری پاشش خلاء PVD ، در مقایسه با روش های تولید سنتی: DBC LTCC HTCC ، هزینه تولید بسیار پایین تر ویژگی برجسته آن است.


تیم فناوری سلطنتی با مشتری ما همکاری کرد تا فرآیند DPC را با موفقیت و فن آوری لکه بینی PVD توسعه دهد.





برنامه های کاربردی DPC:
HBLED
بسترهای سلولهای متمرکز كننده خورشیدی
بسته بندی نیمه هادی قدرت از جمله کنترل موتور خودرو
الکترونیک مدیریت انرژی هیبریدی و برقی
بسته های RF
دستگاه های مایکروویو





مزایای فنی:


سیستم DPCS1215 + Sputtering بر اساس مدل اصلی ASC1215 نسخه به روز شده است ، جدیدترین سیستم دارای چندین مزیت است:



فرایند کارآمد تر:


1. پوشش دو طرفه با طراحی لامپ گردش مالی در دسترس است.
2. حداکثر 8 فلنج کاتدی مسطح استاندارد برای منبع چندگانه.
3. ظرفیت بزرگ تا تراشه های سرامیکی 2.2 ㎡ در هر چرخه.

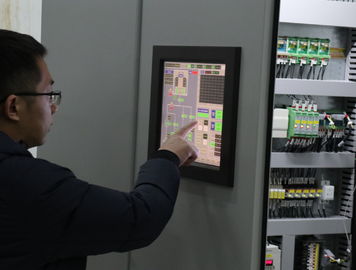

4. کاملاً اتوماسیون ، صفحه لمسی PLC + ، سیستم کنترل ONE-touch.

هزینه پایین تر تولید:
1. مجهز به 2 پمپ مولکولی تعلیق مغناطیسی ، زمان شروع سریع ، تعمیر و نگهداری رایگان.
2. حداکثر قدرت گرمایش؛
3. شکل هشت ضلعی محفظه برای استفاده بهینه از فضای ، حداکثر 8 منبع قوس و 4 کاتد لکه دار برای رسوب سریع پوشش ها.





کارایی

1. فشار خلا نهایی: بهتر از 10 5.0 5.0-6 Torr

2. فشار خلاء عامل: 10 1.0 1.0-4 Torr

3. زمان پمپاژ: از 1 اتمسفر تا 10 1.0 1.0-4 Torr≤ 3 دقیقه (دمای اتاق ، محفظه خشک ، تمیز و خالی)

4- مواد فلز سازی (لکه دار کردن + تبخیر قوس): Ni، Cu، Ag، Au، Ti، Zr، Cr etc.

5. مدل عملیاتی: کامل به صورت خودکار / نیمه خودکار / دستی



شرح DPC1215 +
ارتفاع اتاق (میلی متر) 1500
عرض درب X ارتفاع (میلی متر) 1200 x 1200
فلنج در حال نصب کاتدی های اسپوتری 4
یونی منبع نصب فلنج 1
فلش نصب كابل كاتكس 8
ماهواره ها (میلی متر) 16 x Φ120
قدرت تعصب پالس (KW) 36
قدرت لکه دار (KW) DC36 + MF36
Arc Arc (KW) 8 5 5
منبع تغذیه یون (KW) 5
قدرت گرمایش (KW) 18
ارتفاع پوشش موثر (میلی متر) 1020
پمپ مولکولی تعلیق مغناطیسی 2 x 3300 L / S
پمپ ریشه 1 x 1000m³ / h
پمپ وان دوار 1 x 300m³ / h
پمپ نگهدارنده

1 x 60m³ / h



ظرفیت 2.2

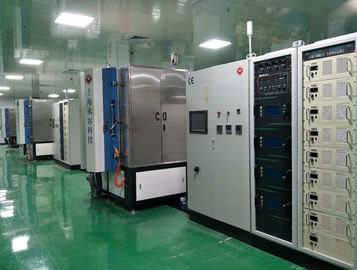

چیدمان

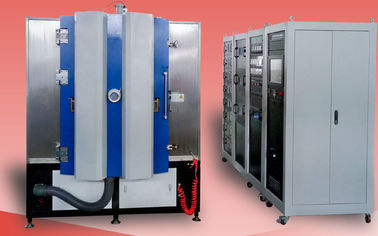

DPC سرامیک مبتکرانه سفارشی PVD Machine PCB مس آبکاری ماشین DC Pulsed / MF Sputtering Magnetron 0

DPC سرامیک مبتکرانه سفارشی PVD Machine PCB مس آبکاری ماشین DC Pulsed / MF Sputtering Magnetron 1







تصویر طراحی سه بعدی

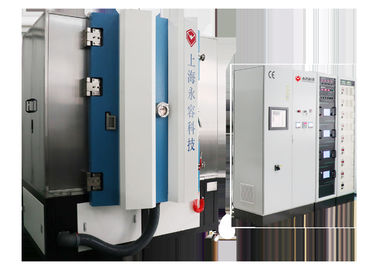

DPC سرامیک مبتکرانه سفارشی PVD Machine PCB مس آبکاری ماشین DC Pulsed / MF Sputtering Magnetron 2



یا به دنبال یک راه حل پوشش کامل برای سرامیک PBC یا محصولات نهایی هستید ، لطفا برای مشخصات بیشتر با ما تماس بگیرید ، رویال فناوری مفتخر است که راه حلهای پوشش کامل را به شما ارائه دهد.
