سیستم انفجار پاشش مس تراشه های AlN ، دستگاه پاشش مس آلومینیوم نیترید PVD

کارایی

1. فشار خلا V نهایی: بهتر از 10 5.0 5 5.0^-6 تور

2. فشار خلاuum عملیاتی: 1.0 × 10^-4 تور

3. زمان پمپاژ: از 1 اتمسفر تا 1.0 × 10^-4 Torr≤ 3 دقیقه (دمای اتاق ، محفظه خشک ، تمیز و خالی)

4. مواد فلز دهنده (پاشش + تبخیر قوس): Ni ، Cu ، Ag ، Au ، Ti ، Zr ، Cr و غیره

5. مدل عملیاتی: کامل بصورت خودکار / نیمه خودکار / دستی

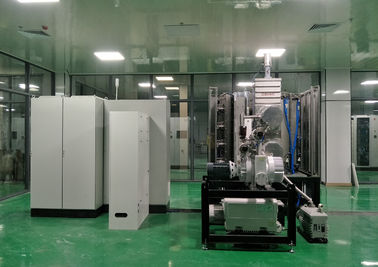

ساختار

دستگاه پوشش خلاuum شامل سیستم کامل شده کلیدی ذکر شده در زیر است:

1. اتاق خلاuum

2. سیستم پمپاژ خلاuum Rouhging (بسته پمپ پشتیبان)

3. سیستم پمپاژ با خلا High بالا (پمپ مولکولی تعلیق مغناطیسی)

4. سیستم کنترل و بهره برداری الکتریکی

5. سیستم تسهیلات کمکی (زیر سیستم)

6. سیستم رسوب گذاری

ویژگی های اصلی دستگاه پوشش دهی مس پاششی

1. مجهز به 8 کاتد قوس هدایت و کاتد پراکنده DC ، کاتد MF Sputtering ، واحد منبع یونی.

2. پوشش چند لایه و رسوب مشترک موجود است

3. منبع یونی برای تمیز کردن پلاسما قبل از درمان و رسوب اشعه یونی برای افزایش چسبندگی فیلم.

4. لایه های سرامیکی / Al2O3 / AlN که واحد را گرم می کنند.

5. سیستم چرخش و چرخش بستر ، برای پوشش 1 طرفه و پوشش دو طرفه.

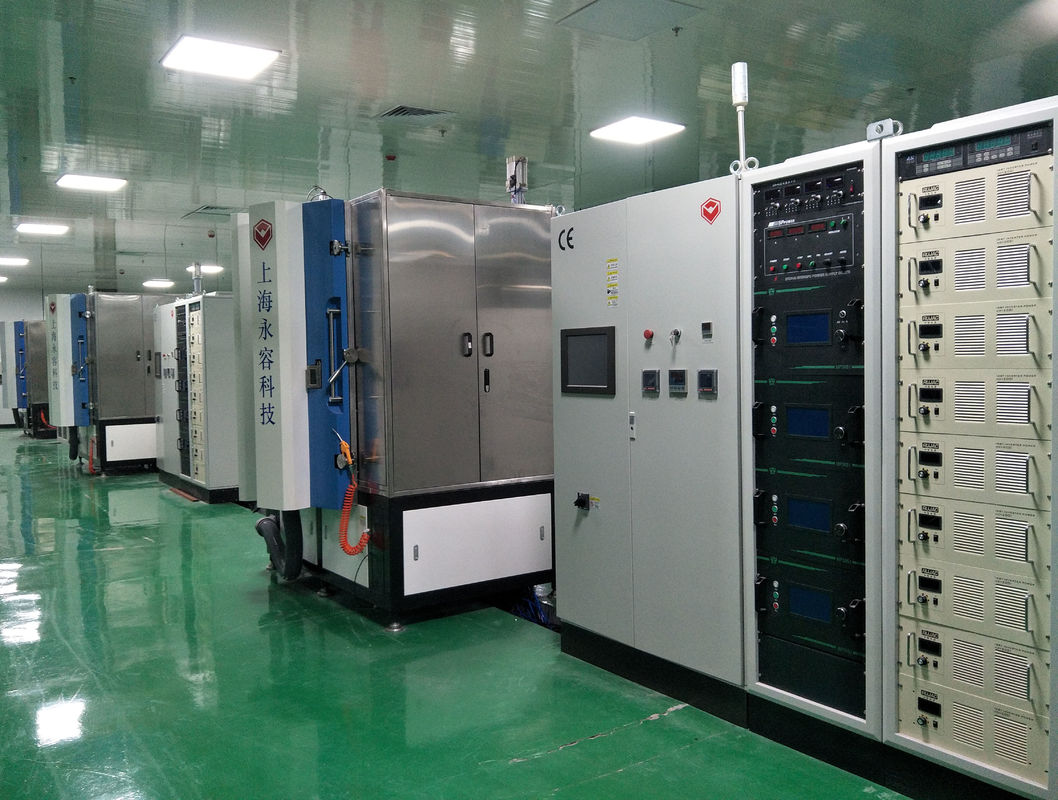

کارخانه پوشش دهنده پاشش کوپر مگنترون در بستر تابش سرامیک

DPC process- Direct Plating Copper یک فناوری پوشش پیشرفته است که با صنایع LED / نیمه هادی / الکترونیکی استفاده می شود.یکی از کاربردهای معمول بستر تابش سرامیک است.

رسوب فیلم رسانای کوپر در Al2O3 ، لایه های AlN با استفاده از فناوری پاشش خلاuum PVD ، در مقایسه با روشهای تولید سنتی: DBC LTCC HTCC ، هزینه تولید بسیار پایین ویژگی بالای آن است.

تیم فناوری رویال به مشتری ما اطمینان داد که فرآیند DPC را با موفقیت با فناوری پاشش PVD توسعه دهد.

دستگاه RTAC1215-SP منحصراً برای پوشش فیلم رسانای مس روی تراشه های سرامیک ، صفحه مدار سرامیکی طراحی شده است.

لطفا برای مشخصات بیشتر با ما تماس بگیرید ، Royal Technology مفتخر است که راه حل های کامل پوشش را به شما ارائه دهد.
