تجهیزات فلزی سازی سه بعدی اکریلیک وکیوم در تجهیزات انبار فلزی خلاء آرم آرم

                      صفحه آرم های اکریلیک (PMMA) سیستم فلزکاری کروم

Royal technology has developed and built the whole supply chain for Car LOGO board PVD metalizing service. فن آوری رویال کل زنجیره تأمین را برای سرویس فلزکاری PVD تابلوی آرم خودرو توسعه داده و ساخته است. From mold design & manufacturing, thermal vacuum forming process, UV curing base/top coatings; از طراحی و ساخت قالب ، فرآیند تشکیل خلاء حرارتی ، پوشش پایداری اشعه ماوراء بنفش / پوشش های بالا. PVD chroming metalizing till LED lighting assemble, we are able to provide a complete turn-key coating solution. PVD با استفاده از فلزات كروميشن PVD تا جمع آوري روشنايي LED ، ما قادر به ارائه يك راه حل كامل كليد روي براي كليدي هستيم.

عکس: 1 ~ 5

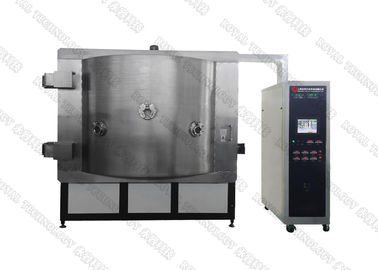

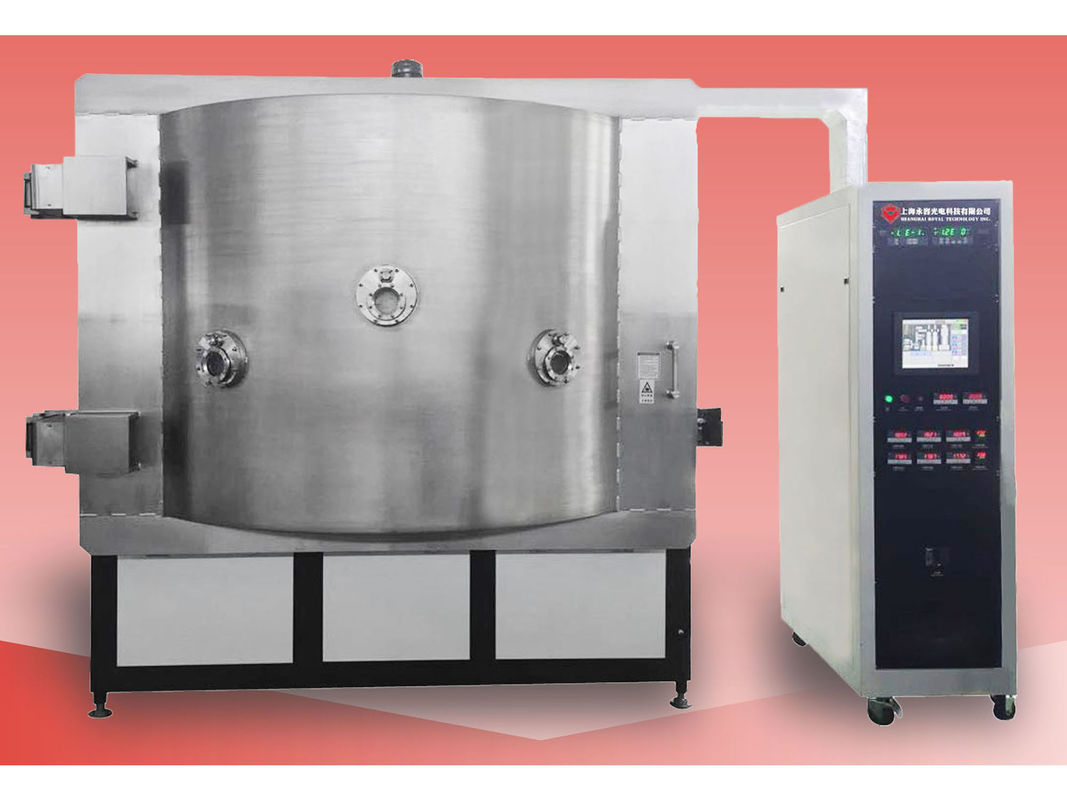

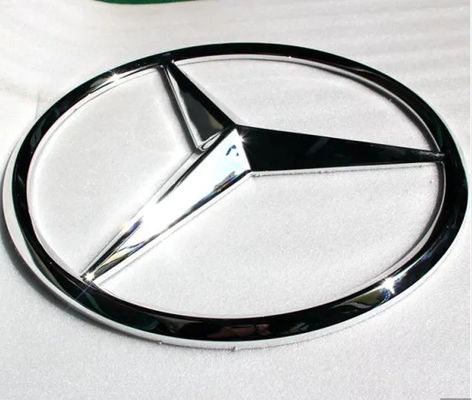

خلاصه: The RTEP2200 set metalizing system was custom designed and manufactured for Car LOGO board chrome coating. سیستم فلزی سازی مجموعه RTEP2200 بصورت سفارشی برای پوشش تابلوی کرومی تابلوی خودرو طراحی و ساخته شده است. With the PVD thermal evaporation technology, which deposits thin high reflection film on PMMA (Acrylic) surface, gives outstanding coating layers as shown below: during day time, sign symbols have a solid metal look ( stainless steel effect ); با استفاده از فن آوری تبخیر حرارتی PVD ، که فیلم انعکاسی نازک بالا را بر روی سطح PMMA (اکریلیک) رسوب می کند ، لایه های پوشش برجسته ای را نشان می دهد که در زیر نشان داده شده است: در طول روز ، نمادهای نشانگر از نظر فلزی جامد (اثر استیل ضدزنگ) دارند. while at night, they are illuminated ( LED light inside is installed ) from front, back and side views. در هنگام شب ، آنها از نماهای جلویی ، پشتی و جانبی روشن می شوند (چراغ LED در داخل آن نصب شده است).

• زمان ساخت: 2015
• مکان: کره جنوبی
• برنامه های کاربردی: تابلوی آرم خودرو ، روکش رایانه PC / PMMA ، سیم آلومینیوم / نقره / مس / SS.

نوع:

• جهت گیری عمودی ، سیلندر ، 1 درب ، جلو باز.

ویژگی های طراحی:

• طراحی ساختار قوی و تنظیمات با کیفیت بالا

• PLC + سیستم عامل صفحه لمسی ، کنترل کاملاً اتوماتیک / دستی
• سیستم تخلیه خلاء سریع
• منحصر به فرد طراحی چرخ فلک چرخان برای بارگذاری / بارگذاری آسان طراحی شده است
• دسترسی آسان به محیط کار برای نگهداری

مشخصات فنی:

• کارایی

1. فشار خلا نهایی: بهتر از 10 5.0 5.0^-6 Torr

2. فشار خلاء عامل: 10 1.0 1.0^-4 Torr

3. زمان پمپ کردن: از 1 اتمسفر تا 10 1.0 1.0^-4 Torr (3 دقیقه (دمای اتاق ، اتاق خشک ، تمیز و خالی)

4. مواد فلز سازی (تبخیر): Al، Cr، Sn، Ti، SS، Cu… و غیره

5. مدل عملیاتی: کامل به صورت خودکار / نیمه خودکار / دستی

• ساختار

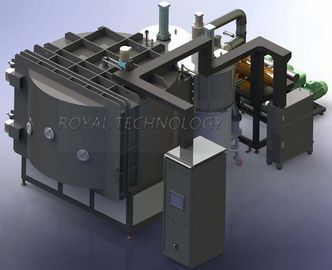

دستگاه پوشش خلاء شامل سیستم تکمیل شده کلید است که در زیر ذکر شده است:

1. اتاق خلاء
1.1 اندازه: قطر داخلی 2200 میلی متر

ارتفاع داخلی: 1500 میلی متر

1.2 مواد: اتاق خلاء SUS304

درب و فلنج SUS304

ساختار تقویت اتاق: فولاد خفیف SS41 ، با سطح تصفیه سطح رنگی

شاسی اتاقک فولاد خفیف SS41 با سطح تصفیه سطح رنگی

1.3 سپر تبخیر: SUS304

1.4 نمایش پنجره: روی درب محفظه

دریچه تهویه اتاق خلاء 1.5 (از جمله صدا خفه کن)

1.6 درب: مواد SUS304

2. سیستم پمپاژ خلاء Rouhging (بسته پمپ پشتیبان) - Leybold

3. سیستم پمپاژ خلاء بالا (پمپ انتشار + دستگاه تله سرد) - Leybold

4. سیستم کنترل انرژی و بهره برداری- PLC + صفحه لمسی

4.1 مدار اصلی: سوئیچ شکن بدون فیوز ، سوئیچ الکترومغناطیسی ، C / T در نوع سری

4.2 قدرت تبخیر

4.3 سیستم کنترل تبخیر

سیستم عامل 4.4: صفحه لمسی + PLC ، کنترل دستور العمل و ورود به سیستم داده ها ، خاموش کردن خودکار ، تخلیه خودکار ، پوشش خودکار

4.5 سیستم اندازه گیری فشار خلا

سنج خلاء: پیرانی + سنج سنج

سنج ترموکوپل: 760 Torr 5 * 10^-4 Torr

4.6 سیستم هشدار: فشار هوای فشرده ، جریان آب خنک کننده ، عملکرد اشتباه

4.7 شاخص بار توان: نشانگر ولتاژ و نشانگر جریان بار

5. سیستم انباشت

5.1 منبع تبخیر رشته تنگستن

5.2 سیم Cr / Al

6. زیر سیستم

6.1 سیستم کنترل فشار دریچه هوا

6.2 سیستم آب خنک کننده: سیستم لوله انتقال آب و شیر سوئیچ

6.3 Polycold (-120 ~ -145) Brooks Cryopump برای گزینه.

• محیط کار

هوای فشرده: 8 g 5kg / cm2

آب خنک کننده: دمای دمای آب: 25 20 25 ℃ ، 200 لیتر در دقیقه ،
فشار در آب: 3 2 2 kg / cm2 ،

قدرت: 3 فاز 380V 50Hz (60Hz) ، 100kVA

محل نصب: (L * W * H) 9000 * 4200 * 3000mm

اگزوز: برای پمپ های مکانیکی بخاری

If you need customized coating system, please share your thoughts and ideas with our team. اگر به سیستم پوشش سفارشی نیاز دارید ، لطفاً افکار و ایده های خود را با تیم ما در میان بگذارید. Do not forget to submit your product specifications, we will work together and find the optimal solution to your needs. فراموش نکنید که مشخصات محصول خود را ارسال کنید ، ما با هم کار خواهیم کرد و راه حل بهینه را برای نیازهای شما پیدا خواهیم کرد.
