| نام تجاری: | ROYAL |
| شماره مدل: | RTSP1400 |
| مقدار تولیدی: | ۱ عدد |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | اعتبارات اسنادی، D/A، D/P T/T |
| توانایی عرضه: | مجموعه 10 در هر ماه |

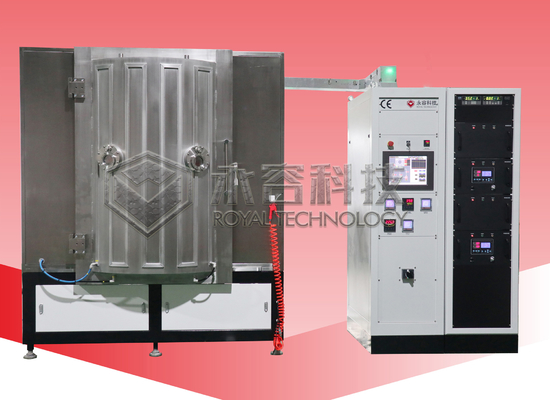

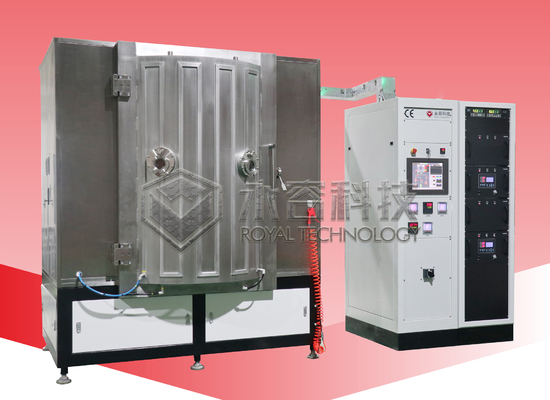

ماشین فلز سازی خلاء آینه خودرو / آلومینیوم، کروم سیستم فلز سازی خلاء آینه خودرو
معرفی ماشین فلز سازی خلاء آینه ماشین
این دستگاه دارای 2 تکنیک است: منبع تبخیر حرارتی و منبع کاتود اسپتر کردن ماگنترون. که برای کاربرد آینه های مختلف انعطاف پذیر است.
اسپتر کردن مغناطیس یک فرآیند پوشش پلاسما است که در آن مواد اسپتر شده به دلیل بمباران یون ها به سطح هدف اخراج می شوند.اتاق خلاء دستگاه پوشش PVD با یک گاز بی اثر پر می شودبا اعمال ولتاژ بالا، تخلیه درخششی ایجاد می شود که منجر به شتاب یون ها به سطح هدف و پوشش پلاسما می شود.آرگون-یون ها مواد اسپوتر را از سطح هدف بیرون می کنند (اسپوتر)، که در نتیجه یک لایه پوشش اسپتر شده بر روی محصولات در مقابل هدف
منبع تبخیر حرارتی از فیلامنت ولفستم برای تبخیر Cr یا Al و دریافت لایه کروم / آلومینیوم بر روی شیشه برای تشکیل آینه های بازتاب بالا است.
به طور کلی، اسپتر کردن مغناطیس برای اسپتر کردن مواد کروم، فولاد ضد زنگ؛ آل و Cu با منابع تبخیر حرارتی سپرده می شوند.
ویژگی های ماشین فلز سازی خلاء آینه ماشین
1. اتاق خلاء یک ساختار یک درب عمودی از فولاد ضد زنگ است. اندازه اتاق Φ1400 ~ 2500mm
2سیستم خلاء از پمپ مکانیکی، پمپ ریشه و پمپ پخش تشکیل شده است.
3سیستم پوشش برای 10 ~ 28 قوس یا 1 ~ 4 قوس ستون یا قوس صاف.
4. منبع برق پالس با قدرت بالا
5. سیستم انفجار دارای 1 ~ 4 مجموعه ابزار کنترل جریان جرم و نمایش جریان گاز است.
6سیستم کنترل الکتریکی مجهز به دستگاه های هشدار صوتی و نوری برای بیش از حد محور، قطع آب و قطع هوا است.
7سیستم کنترل (اسکرین لمسی + PLC) پارامترهای دقیق را در زمان واقعی نمایش می دهد و کل فرآیند تولید را به طور خودکار تحت حالت اجرا خودکار کنترل می کند.
مدل های ماشین فلز سازی آینه ماشین
| سیستم/مدل | RTEP1200-SPDC | RTEP1400-SPDC | RTEP1600-SPDC | |
| اندازه اتاق | قطر | ۱۲۰۰ میلی متر | 1400 میلی متر | 1600 میلی متر |
| ارتفاع | 1400 میلی متر | 1600 میلی متر | 1800 میلی متر | |
| اصلی عملکرد |
فشار نهایی | 10-4Pa | ||
| فشار عملیاتی | از 1 ATM به 5x10-5 Pa در عرض 15 دقیقه (بدون بار) | |||
| نمایش ویندوز | تنظیم شده | 1 | ||
| تعداد فیلامنت |
پکیج | ۱۸ تا ۲۲ | 20 تا 24 | 20 تا 26 |
| پمپ کردن سیستم |
درجه قبلی پمپ |
70 لیتری | 150 لیتری | 150 لیتری |
| پمپ ریشه | ۶۰۰ لیتر در ساعت | ۱۲۰۰ لیتر در ساعت | ۱۲۰۰ لیتر در ساعت | |
| پمپ پخش | 17500 لیتر در روز | 30000 لیتر در ساعت | ۶۰۰۰۰ لیتر در ساعت | |
| پمپ نگهدارنده | 30 لیتری | |||
| سیستم نظارت بر لایه | مانیتور کریستال | یک سنسور/ شش عدد سر سنسور | ||
| اندازه گیری خلاء | 1 ATM ~ 10-4 Pa | |||
| جعبه کنترل | تنظیم شده | 1 | ||
| تبخیر منبع برق |
30KW | ۳۵ کیلو وات | 50KW | |
| هدف اسپوتینگ | پکیج | 2 تا 4 | ||
| تبخیر منبع برق |
RF یا DC | |||
| عملکرد سیستم | اتوماتیک / دستی | |||
| آب خنک کننده سرعت جریان |
100 لیتری/ دقیقه | 120 لیتری/ دقیقه | 150 لیتری/ دقیقه | |
| خلاء بالا دریچه |
24 اينچ | 36 اینچ | 36 اینچ | |
| دریچه خیس | 6 اينچ | 6 اينچ | 8 اينچ | |
| دریچه خط مقدم | 6 اينچ | |||
| دریچه نشت | 2 اينچ | |||
| دریچه نگهدارنده (اختیاری) |
1 اينچ | |||
| برج خنک کننده | 15 RT (فشار آب: 4kg/ cm2؛ افت فشار: 2kg/ cm2) | |||
| آب خنک کننده | ورودی: 18°C؛ خروجی: 25°C؛ استاندارد: 20±1°C | |||
| سیستم کنترل الکتریکی | PLC | |||
| کل قدرت الزامات |
75KW | 85KW | 95KW | |
| محیط زیست الزامات |
کلاس 100،000 اتاق تمیز؛ کف اپوکسی؛ تهویه مطبوع؛ دمای 25±3°C؛ HUM50±10 | |||
تکنولوژي سلطنتی کل طرح توليد آينه هاي ماشين رو از برش شیشه، تمیز کردن، خم کردن، پوشش دادن تا مونتاژ فرآیند نهایی ارائه ميده
لطفا برای اطلاعات بیشتر با ما تماس بگیرید، تکنولوژی سلطنتی افتخار می کند که راه حل های پوشش کامل را برای شما فراهم کند.
