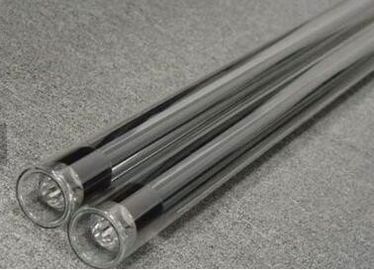

لوله پوششی آب خورشیدی سیستم پوشش پاشش مغناطیسی فیله شده ، کارخانه پاشش خلاء مس اندود شده مستقیم

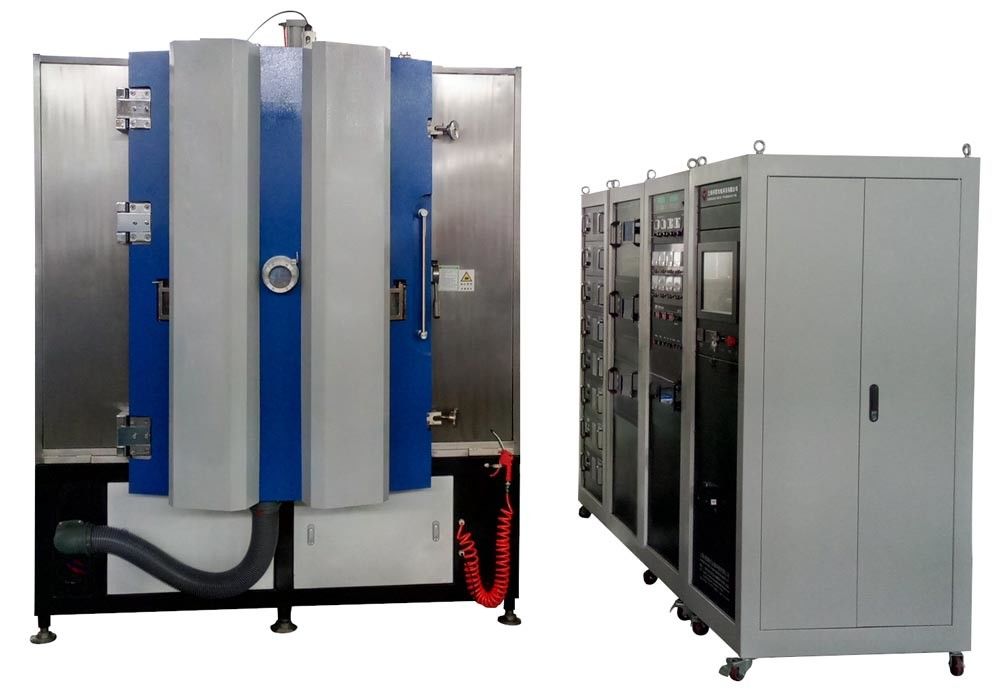

Matertron Sputtering Coater RTSP1215 برای پوشش آبکاری لایه فیلم رسانا از جنس مس ، آلومونیوم ، پلاستیک ، مدارهای فلزی ساخته شده است. این می تواند فیلم نازک نانو را بر روی بسترها متراکم کند. به غیر از Sputtering Ag ، می تواند Ni، Au، Ag، Al، Cr، SS316L را نیز به خود اختصاص دهد.
دستگاه RTSP1215 با 2 جفت کاتدی که در حال پخش اسپری هستند ، قبل از رسوب فیلم PVD و 1 مجموعه منبع آنود لایه یون برای تمیز کردن بمباران پلاسما نصب شده است.
منبع یون اصلی از شرکت Gencoa است ، خواص:
1- زمینه های مغناطیسی بهینه سازی شده برای تولید پرتو پلاسما به هم ریخته در فشارهای لکه دار استاندارد
2. تنظیم اتوماتیک گاز برای حفظ جریان و ولتاژ ثابت - کنترل خودکار چند گازی
3. آند و کاتد گرافیت برای محافظت از بستر در برابر آلودگی و تأمین مؤلفه های طولانی مدت
4- عایق الکتریکی استاندارد RF بر روی تمام منابع یون
5- خنک کننده مستقیم آند و کاتد - تعویض سریع قطعات
6. سوئیچینگ آسان قطعات کاتد برای تأمین چندین تله مغناطیسی برای کار با ولتاژ کمتر ، یا پرتوی متمرکز
7. ولتاژ منبع تغذیه تنظیم شده با بازخورد تنظیم گاز برای حفظ جریان یکسان در هر زمان
RTSP1215 برنامه های کاربردی تجهیزات پوششی Sputtering:
1. موجود در بسترهای: پلاستیک ، پلیمر ، شیشه و ورق سرامیک ، فولاد ضد زنگ ، ورق مس ، صفحه آلومینیومی و غیره
2. برای تولید فیلم Nano مانند: TiN، TiC، TiCN، Cr، CrC، CrN، Cu، Ag، Au، Ni، Al و غیره.
ویژگی های طراحی تجهیزات پوشش پوشش Sputtering RTSP1215:
1. طراحی قوی ، مناسب برای فضای اتاق محدود
2. دسترسی آسان برای نگهداری و تعمیر
3. سیستم پمپاژ سریع برای عملکرد بالا
4. محفظه برقی استاندارد CE ، استاندارد UL نیز موجود است.
5- طرز کار دقیق ساختگی
6. اجرای پایدار برای تضمین تولید فیلم با کیفیت بالا.
ویژگی اصلی این است که برنامه و نرم افزار کنترل و کنترل سفارشی رویال ، که برای پاسخگویی به درخواست های مختلف از خواسته های مشتری موجود است. سیستم کنترل صفحه نمایش لمسی PLC + است:
کنترل و کنترل از راه دور PLC (شبکه محلی)
1) برنامه مشاهده گروه کنترل از راه دور
2) نسخه پشتیبان تهیه برنامه PLC + برنامه HMI
3) محیط کار با رایانه شخصی
سیستم: Window 2000 / Window XP / Window 7
پیکسل نمایش: 1920 * 1080
پیکربندی
مدل | RTSP1215 |
ماده | فولاد ضد زنگ (S304) |
اندازه اتاق | Φ1200 * 1500 میلی متر (H) |
نوع اتاق | ساختار 1 درب ، عمودی |
بسته بندی PUMP SINGLE | پمپ چرخشی VaneVacuum |
پمپ خلاء Roots | |
پمپ مولکولی تعلیق مغناطیسی | |
پمپ وکیوم دوار دو طرفه | |
فن آوری | MF Magnetron Sputtering ، منبع یون خطی |
منبع تغذیه | منبع تغذیه لکنت + منبع تغذیه Bias + منبع یون |
منبع تقسیم | 2 جفت MF Sputtering Cathodes + منبع یون |
کنترل | صفحه نمایش لمسی PLC + |
گاز | کنتورهای جرم گاز (Ar، N2، C2H2، O2) آرگون، نیتروژن و اتیون، اکسیژن |
سیستم ایمنی | برای محافظت از اپراتورها و تجهیزات ، ایمنی بیشماری به هم وصل شده است |
آشپزی | آب خنک کننده |
تمیز کردن | تخلیه درخشان / منبع یون |
POWER MAX. | 120KW |
مصرف برق نیرو | 70 کیلووات |
لطفا برای مشخصات بیشتر با ما تماس بگیرید ، رویال فناوری مفتخر است که راه حلهای پوشش کامل را به شما ارائه دهد.
