نام تجاری: | ROYAL |
شماره مدل: | RTSP1000-IPG |
مقدار تولیدی: | 12 مجموعه |
قیمت: | قابل مذاکره |
شرایط پرداخت: | اعتبارات اسنادی، D/A، D/P T/T |
توانایی عرضه: | 6 مجموعه در هر ماه |
کیف ساعتسیستم اسپترینگ MF / کارخانه پوشش خلاء PVD گرافیت

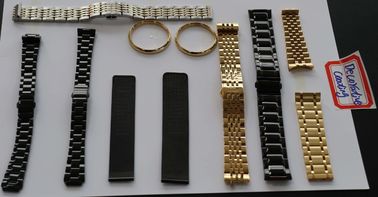

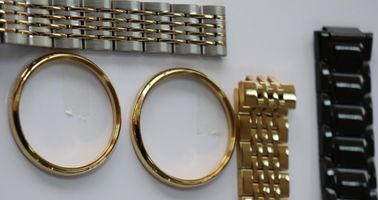

سیستم اسپوتینگ MFیک دستگاه یکپارچه منابع متعدد رسوب به گرافیت عمومی، سیاه جت، رنگ آبی و غیره تزئینات بر روی قطعات فلزی، اشیاء فولاد ضد زنگ است.به خصوص برای محصولات لوکس درجه بالا استفاده می شود: لوازم الکترونیکی: تلفن های هوشمند، دوربین، لپ تاپ، گلف، قاشق، چنگال، چاقو، دستگیره درب، شیر؛ جواهرات انگشتان، گردنبند، گوشواره ها، دستبندها و غیره.
دستگاه اسپوتینگ MF دارای چندین منبع رسوب است:
منابع قوس دایره ای هدایت شده برای تبخیر هدف فلزی جامد
دو جفت کاتود اسپوتر MF برای رسوب لایه نازک گرافیت
منبع برق بیاس برای بمب گذاری یون برای تشکیل منطقه پلاسما برای پیش پردازش؛
واحد منبع یون خطی آنود (برای اختیاری) پردازش PACVD و PECVD؛
کريوپمپ (پولی کولد) برای چگال کردن مولکولي آب (برای اختیاری)
اسپوتینگ MF چیست؟
در مقایسه با اسپتر کردن DC و RF، اسپتر کردن فرکانس متوسط به یک تکنیک اصلی اسپتر کردن فیلم نازک برای تولید انبوه پوشش تبدیل شده است.به ویژه برای قرار دادن فیلم پوشش دی الکتریک و غیر رسانا فیلم بر روی سطوح مانند پوشش نوری، پانل های خورشیدی، لایه های متعدد، فیلم مواد کامپوزیت و غیره
این روش جایگزین اسپتر RF می شود زیرا با kHz به جای MHz کار می کند تا سرعت رسوب بسیار سریعتر داشته باشد و همچنین می تواند از مسمومیت هدف در هنگام رسوب فیلم نازک ترکیبی مانند DC جلوگیری کند.
هدف های اسپترینگ MF همیشه با دو مجموعه وجود داشته است. Two cathodes are used with an AC current switched back and forth between them which cleans the target surface with each reversal to reduce the charge build up on dielectrics that leads to arcing which can spew droplets into the plasma and prevent uniform thin film growth--- which is what we called Target Poisoning.
عملکرد سیستم اسپوتینگ MF
1فشار خلاء نهایی: بهتر از 5.0×10-6تور
2فشار خلاء کار: 1.0×10-4تور
3زمان پمپاژ: از 1 اتم تا 1.0×10-4Torr≤ 3 دقیقه (در دمای اتاق، اتاق خشک، تمیز و خالی)
4مواد فلزی (پست کردن + تبخیر قوس): Ni، Cu، Ag، Au، Ti، Zr، Cr، TiN، TiC، TiAlN، CrN، CrC، و غیره
5مدل کار: کامل اتوماتیک / نیمه اتوماتیک / دستی

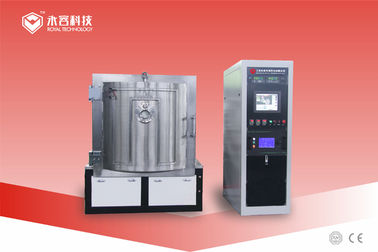

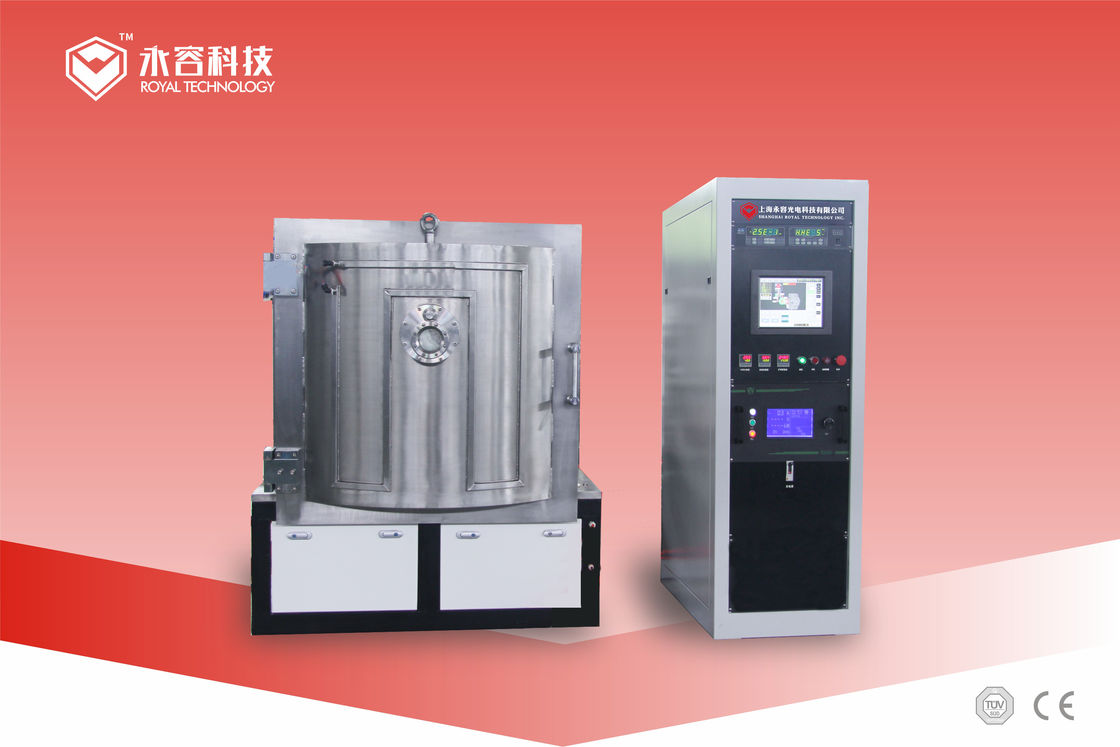

ساختار سیستم اسپوتینگ MF
دستگاه پوشش خلاء شامل سیستم کلیدی تکمیل شده است که در زیر ذکر شده است:
1اتاق خلاء
2. سیستم پمپاژ خلاء خروجی (پاکت پمپ پشتیبان)
3. سیستم پمپاژ خلاء بالا (پمپ مولکولی معلق مغناطیسی)
4سیستم کنترل و کاربری الکتریکی
5سیستم امکانات کمکی (نظام فرعی)
6. سیستم رسوب: MF کاتود اسپوتینگ، منبع تغذیه MF، منبع انرژی بیاس
اندازه های سیستم Sputtering Metal Graphite Decoration MF:
اندازه داخل اتاق: قطر 1200mm ~ 1600mm
ارتفاع داخلی اتاق: 1250mm ~ 1300mm
اندازه های ماشین سفارشی نیز بر اساس تقاضای چشمگیر محصولات سه بعدی در دسترس هستند.
مشخصات سیستم Sputtering MF RTAC1250-SPMF
مدل | RTAC1250-SPMF | ||||||
تکنولوژی | اسپتر کردن مغناطیس MF + پوشش یون | ||||||
مواد | فولاد ضد زنگ (S304) | ||||||
اندازه اتاق | Φ1250*H1250mm | ||||||
نوع اتاق | سیلندر، عمودی، یک درب | ||||||
سیستم اسپوتینگ | فقط طراحی برای رسوب فیلم نازک سیاه | ||||||
مواد سپرده گذاری | آلومينيوم، نقره، مس، کروم، فولاد ضد زنگ نیکل |
||||||
منبع سپرده گذاری | 2 مجموعه از اهداف Sputtering استوانه ای MF + 8 منبع قوس کاتدیک هدایت شده + منبع یون برای اختیاری | ||||||
گاز | MFC- 4 راه، Ar، N2، O2، C2H2 | ||||||
کنترل | PLC ((کنترلر منطق قابل برنامه ریزی) + | ||||||
سیستم پمپ | SV300B - 1 مجموعه (Leybold) | ||||||
WAU1001 - 1 مجموعه (Leybold) | |||||||
D60T- 1 مجموعه (Leybold) | |||||||
پمپ های مولکولی توربو: 2* F-400/3500 | |||||||
قبل از درمان | منبع برق بیاس: 1*36 KW | ||||||
سیستم ایمنی | تعداد زیادی از قفل های ایمنی برای محافظت از اپراتورها | ||||||
خنک کننده | آب سرد | ||||||
برق برق | 480V/3 فاز/60HZ (مطابق با ایالات متحده) | ||||||
فاز های 460V/3/50HZ (مطابق با آسیا) | |||||||
فاز های 380V/3/50HZ (مطابق با CE) | |||||||
اثر پا | L3000*W3000*H2000mm | ||||||
وزن کل | 7.0 T | ||||||
اثر پا | (L*W*H) 5000*4000*4000 MM | ||||||
زمان چرخه | ۳۰ تا ۴۰ دقیقه (بسته به ماده ی بستر، هندسه ی بستر و شرایط محیطی) |
||||||
پاور مکس | 155 KW | ||||||
قدرت متوسط |
75 KW |
لطفا برای اطلاعات بیشتر با ما تماس بگیرید، تکنولوژی سلطنتی افتخار می کند که راه حل های پوشش کامل را برای شما فراهم کند.
