ساعت ساختار 3D واحد پوشش تبخیر حرارتی واکنش خلاء برای جلوگیری از اکسیداسیون

2 - درب عمودی تجهیزات متالیزه خلاء

خلاصه:

دستگاه دوبل فلزی واشر PVD RTEP1616 یک مدل استاندارد شده در 8 سال پیش است. کوارتز تبخیری تبخیری به طور گسترده ای در صنایع خودرو سازی، بازتابنده های نورپردازی خودرو، رنگ آمیزی اتومبیل ها استفاده می شود؛ صوتی و محصولات متنوع 3D ساختاری مانند: دوربین ها، کامپیوترها، تلفن های هوشمند، ساعت ها و ساعت ها، اسباب بازی ها و محصولات ورزشی، کارد و چنگال، بهداشتی، صنایع پزشکی، TPU، ABS، PC، PP، PVC، PET، نایلون، شیشه، سرامیک و غیره








فن آوری:

PVD (رسوب بخار فیزیکی) فرآیند "مخزن تبخیر مقاومتی" به عنوان یک تکنولوژی پوشش پیشرفته برای جایگزینی روش سنتی آبکاری الکتریکی سطح. منابع تبخیر: با رشته تنگستن، سبد، قایق ها و بوته ها و غیره از طریق حرارت مستقیم مقاوم به رسوب مواد با نقطه ذوب پایین تر از فلز تنگستن: سیم های Al / Cr / Ag / Cu و غیره
1. پوشش های تزئینی: ABS، PP، PC، PET، PMMA، برای پوشش دادن یک فیلم نازک، پوشش بازتابنده بالا، پوشش فلزی روی اسباب بازی ها، مد و مصرف لوازم جانبی جواهرات، دکوراسیون درخت کریسمس، توپ، دکمه، کفش، آینه.
2. پوشش های کاربردی: لایه محافظ: پوشش ZrO2 در تیغه های عایق بندی حرارت، AlxOx، HMDSO لایه های محافظ، EMI و NCVM در الکترونیک.
3. پوشش اپتیک: پوشش ضد انعکاسی (AF film)، فیلتر نوری، فیلتر جداسازی رنگ، تلسکوپ، پریسکوپ، میکروسکوپ و دوربین دیجیتال است.

مزایای:
با استفاده از یک پروسه سبز سازگار با محیط زیست، اتمسفر ذخیره می شود.
رنگ های بسیار بازتابنده، درخشان و روشن؛
تولید حجم بالا، کم هزینه، راه حل ایده آل برای تقاضای تولید انبوه.

نوع:

• جهت گیری عمودی، سیلندر، ساختار دو درب، بازوی جلو.

ویژگی های طراحی :

• ماشین ساخت دو درب برای عملیات بارگیری مستقل، خروجی بالاتر

• طراحی ساختار قوی و تنظیمات با کیفیت بالا

• PLC + سیستم عامل لمسی سیستم عامل، به طور کامل به صورت خودکار / دستی کنترل
• سیستم تخلیه خلاء سریع
• ساختار چرخشی چرخان به طور انحصاری برای بارگذاری / آپلود آسان طراحی شده است
• دسترسی آسان به محیط کاری برای نگهداری

مشخصات فنی:

• کارایی

1. خلاء نهایی: بهتر از 5.0 × 10 ^-6 Torr.
2. فشار خلاء عامل: 1.0 × 10 ^-4 Torr.
3. پمپاژ زمان: از 1 آمپر به 1.0 × 10 ^-4 Torr≤3 دقیقه (درجه حرارت اتاق، خشک، تمیز و خالی اتاق)
4. مواد فلزی سازی (تبخیر): آل، Cr، Sn، Ti، SS، Cu ... و غیره
5. مدل عامل: تمام اتوماتیک / نیمه اتوماتیک / دستی

• ساختار

ماشین آلات بسته بندی خلاء شامل کلید کامل سیستم ذکر شده در زیر است:
1. اتاق خلاء
1.1 ابعاد: قطر داخلی 1600 میلی متر
ارتفاع داخلی: 1600 میلیمتر
1.2 ماده: اتاق خلاء SUS304 (SS41 فولاد ملایم برای گزینه)
درب و فلنج SUS304 (SS41 فولاد ملایم برای گزینه)
اتاق تقویت ساختار: SS41 فولاد ملایم، با رنگ پایان درمان سطح.
شاسی SS41 فولاد خفیف با رنگ آمیزی سطوح درمان.
1.3 تبخیر سپر: SUS304
1.4 نمایش پنجره: در درب محفظه
1.5 لوله سوپاپ خلاء (از جمله صدا خفه کن)
1.6 درب: مواد SUS304

2. سیستم پمپ خلاء (پمپ پشت پمپ)

3. سیستم پمپ خلاء بالا (پمپ نفوذ + دستگاه تله ی سرد)

4. سیستم کنترل و کنترل برق - PLC + صفحه لمسی

4.1 مدار اصلی: هیچ سوئیچ سوئیچ سوئیچ، سوئیچ الکترومغناطیسی، C / T در سری نوع

4.2 قدرت تخلیه: 35 کیلو وات

4.3 سیستم کنترل تبخیر

4.4 سیستم عامل: صفحه لمسی + PLC، کنترل دستورالعمل و ثبت اطلاعات، خاموش شدن اتوماتیک، تخلیه اتوماتیک، پوشش اتوماتیک

4.5 سیستم اندازه گیری فشار خلاء

خلاء سنج: Pirani + Penning سنج

اندازه ترموکوپل: 760 توره ~ 5 * 10 ^-4 تور

4.6 سیستم هشدار: فشار هوا فشرده، جریان آب خنک کننده، عملیات غیرمستقیم

4.7 شاخص قدرت بار: شاخص ولتاژ و نشانگر جریان بار

5 سیستم رسوب
5.1 منبع تبخیر رشته تنگستن
5.2 مواد تبخیری حرارتی: سیم، حلقه، میله ها و غیره

6. زیر سیستم

6.1 سیستم کنترل فشرده هوای فشرده

6.2 سیستم خنک کننده آب: لوله جریان آب و سوپاپ سیستم

6.3 Polycold (-120 ~ -145 ℃) Brooks Cryopump برای گزینه.

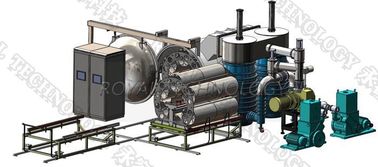

• طرح بندی Metalizer خلاء RTEP1616

• محیط کار

فشرده هوا: 5 ~ 8kg / cm2

آب خنک کننده: آب در دمای: 20 ~ 25 ℃، 200 لیتر / دقیقه،
فشار آب: 2 ~ 3 کیلوگرم / cm2

قدرت: 3 فاز 380V 50Hz (60Hz)، 140kVA

منطقه نصب: (L * W * H) 6500 * 5500 * 2700mm
اگزوز: دریچه ای برای پمپ های مکانیکی
