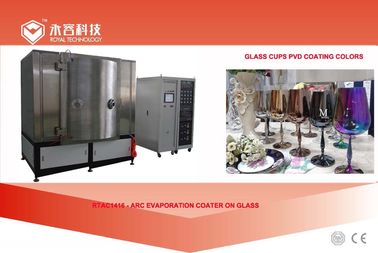

تجهیزات پوشش شیشه ای / pvd ورق نازک تیتانیوم پوشش نیترویید تجهیزات، PVD سیستم پوشش
PVD Ion Plating Technology که با محصولات سرامیکی مورد استفاده قرار گرفته است، از سال 1990 به بعد توسعه و استفاده شده است. در دهه های گذشته، دستگاه های جوش PVD به طور گسترده ای در محصولات سرامیکی مختلف مورد استفاده قرار گرفته اند: کاشی های سرامیکی، کاشی های دیوار موزاییک سرامیکی، کارد و چنگال سرامیک، ظروف آشپزخانه سرامیکی، دستشویی های سرامیکی، حوضچه های سرامیکی، توالت های سرامیکی، دارندگان سرامیک و غیره.
اصل قوس کاتدی، یکپارچه سازی تکنولوژی پالس متحرک نور خورشیدی کاتد سرد و تکنولوژی اسپکترومغناطیسی مگنترون است، کاهش ذرات برای بهبود خواص فیلم. این می تواند روی سطح فلز و همچنین غیر فلزی پوشش داده شود.
صنعت کاربردی: می توان از آن برای پوشش فیلم های فلزی، نیترید تیتانیوم، کاربید تیتانیوم و نیترید زیرکونیوم، نیترید کروم و تیتانیوم، نیکل، کروم، مس و دیگر ترکیبات فیلم، چند لایه فوق العاده سخت فیلم، تیتانیوم با نیتروژن دوخته شده فیلم و آلیاژ فیلم، و در یک زمان بسیار کوتاه برای تکمیل تمام فرآیند ماشینکاری، این یک پوشش تجهیزات چند منظوره بسیار کارآمد است.
این دستگاه به طور گسترده در زمینه پوشش فوق سنگین در مورد ابزار و قالب، پوشش تزئینی در مورد چرخ های ماشین، سرامیک، گلف، ساخت ساعت، هتل، محصولات بهداشتی، لامپ، قاب نوری، سخت افزار و غیره استفاده می شود.
دستگاه می تواند کاشی های سرامیکی، کارد و چنگال سرامیک، کاشی های پرسلن، کاشی های کف، موزاییک شیشه ای را پوشش دهد. کاشی های شیشه ای علاوه بر سرامیک، شما همچنین می توانید کت فلز، محصولات شیشه ای. تا به حال ما بزرگترین ماشین را برای کاشی پوشش می دهیم، این توانایی تولید می تواند کت 1500 متر مربع در روز باشد.
این دستگاه برای پوشاندن TiN (رنگ طلایی)، Ti (رنگ نقره ای) و پوشش های دیگر روی کاشی های سرامیکی استفاده می شود. بنابراین می تواند طلای رنگ سنتی را جایگزین کند، سستی را به دست آورد، صرفه جویی در هزینه و بهبود بهره وری تولید
پیکربندی اصلی:
1. محفظه خلاء عمودی است یک درب باز، 304 فولاد ضد زنگ تولید، قطر داخلی محفظه از φ1000mm-Φ2200mm؛
2. سیستم خلاء توسط پمپ های لجن روتاری، پمپ های ریشه و پمپ های پراکندگی نفت و یا پمپ مولکولی؛
3. سیستم پوشش دهنده با استفاده از 1-2 مغناطیس فرکانس متوسط برای کنترل منبع انرژی اسپری، دارای 1-2 جفت مغناطیس غیر متعادل برای کنترل هدف است و دارای 8 تا 32 قوس الکتریکی است.
4. منبع تغذیه پریز موثر بالا؛
5. سیستم گازسیون با استفاده از جریان گاز تولید شده یا وارداتی گاز، جریان کنترل گاز (تظاهرات) متر؛
6. سیستم الکتریکی کنترل سیستم الکتریکی بیش از حد، قطع برق آب، دستگاه زنگ هشدار acousto-optics؛
7. سیستم کنترل (صفحه نمایش لمسی + PLC)، نمایش زمان واقعی نمایش پارامترهای دقیق، کنترل کامل فرایند تولید اتوماتیک و پارامتر تکنیکی حافظه خودکار

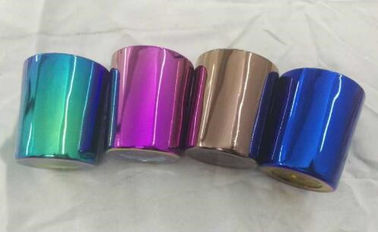

رنگ : طلا، طلای رز، نقره ای، رنگی، قیر زنی آبی، سیاه و سفید و غیره
پوشش : TiN، CrN، ZrN، TiCN، TiCrN، TiNC، TiALN و DLC
توجه : به خصوص با توجه به محصولات و نیازهای فرآیند مشتریان طراحی شده است.
کارد و چنگال سرامیک PVD ماشین آلات پوشش خلاء مدل:
مدل | RTAC-1008 | RTAC-1012 | RTAC-1213 | RTAC-1416 | RTAC-1618 | ||||||
اندازه اتاق داخلی | 1000x800mm | 1000x1200 میلیمتر | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||||
منبع تغذیه | منبع تغذیه دور، منبع تغذیه ریاضی، منبع تغذیه ضربان نبض | ||||||||||
ساختار اتاق خلاء | ساختار درب جلو عمودی، سیستم اگزوز هوا عقب و اتاق خنک کننده دو لایه | ||||||||||
محفظه خلاء | فولاد ضد زنگ 304 / 316L | ||||||||||
خلاء نهایی | 6.0x10-4Pa (تخلیه، تمیز، اتاق خشک کردن) | ||||||||||
سرعت پمپاژ خلاء | از اتمسفر تا 8.0 * 10-3Pa ≤15 دقیقه | ||||||||||
سیستم پمپ خلاء | پمپ نفوذ یا پمپ مولکولی + ریشه پمپ + پمپ مکانیکی + نگه داشتن پمپ (مدل خاص را می توان با توجه به نیاز مشتری انتخاب کرد) | ||||||||||
منبع قوس | 6 واحد یا 8 واحد | 8 واحد یا 10 واحد | 10 واحد یا 12 واحد | 14 واحد یا 16 واحد | 16 واحد یا 18 واحد | ||||||
منبع تغذیه اختلال | 20KW / مجموعه | 20KW / مجموعه | 30KW / مجموعه | 40KW / مجموعه | 50KW / مجموعه | ||||||
مدل رانندگی | انقلاب و چرخش سیاره ای، تنظیم سرعت فرکانس متغیر (کنترل و قابل تنظیم) | ||||||||||
سیستم گرمایش | کنترل و قابل تنظیم از دمای اتاق تا 450 درجه سانتیگراد (کنترل دما PID) | ||||||||||
MFC | سیستم کنترل جریان گاز 3 مسیری یا 4 مسیری و سیستم نمایش، سیستم گازی خودکار انتخابی | ||||||||||
سیستم خنک کننده | حالت خنک کننده گردش آب، برج خنک کننده آب یا کولر صنعتی صنعتی یا سیستم خنک کننده عمیق. (ارائه شده توسط مشتریان) | ||||||||||
حالت کنترل | حالت ادغام دستی / اتوماتیک، عملکردهای صفحه لمسی، PLC یا کنترل کامپیوتر | ||||||||||
حداکثر قدرت | 30 کیلو وات | 35 کیلو وات | 45 کیلو وات | 60 کیلو وات | 75 کیلو وات | ||||||
هشدار و حفاظت | کمبود زنگ هشدار، بیش از جریان و ولتاژ، مدار باز و دیگر شرایط غیر معمول پمپ ها، اهداف و غیره و اجرای اقدامات حفاظتی مربوطه و عملکرد تعویض الکتریکی | ||||||||||
منطقه تجهیزات | W2.5m * L3.5m | W3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||||
سایر پارامترهای فنی | فشار آب ≥0.2MPa، دمای آب ≤25 ℃، فشار هوا 0.5-0.8 MPa | ||||||||||
ملاحظات | پیکربندی خاصی از تجهیزات پوشش می تواند براساس نیازهای پردازش محصولات پوشش طراحی شده باشد |
سایر اندازه های ماشین سفارشی براساس ابعاد محصول مشخص شده و تقاضای ظرفیت قابل استفاده هستند.
لطفا برای مشخصات بیشتر با ما تماس بگیرید، تکنولوژی سلطنتی افتخار دارد که به شما راه حل های پوشش کامل ارائه دهد.
