طلا به دلیل توانایی آن در پرتاب نور، انعکاس انرژی و مقاومت در برابر کدر شدن، یکی از زیباترین و ارزشمندترین فلزات روی زمین است.PVD یا Physical Vapor Deposition Gold Sputtering معمولاً در صنعت ساعت و جواهرات برای تولید روکش‌هایی استفاده می‌شود که سخت و بادوام هستند و با تماس مداوم با پوست یا لباس‌ها ساییده نمی‌شوند و درخشندگی آن را از دست نمی‌دهند.
PVD Gold Sputtering همچنین به دلیل رسانایی عالی، برای پوشش دادن پانل های مدار و قطعات الکترونیکی، برای پوشش دادن فیبرهای نوری، باتری ها و شیرآلات و تجهیزات پیشرفته استفاده می شود.فرآیندهای کندوپاش طلا برای ایمپلنت های زیست پزشکی که به عنوان پوشش های شفاف پرتویی که در اشعه ایکس قابل مشاهده هستند و روش های نجات دهنده مانند پوشش نمونه های بافتی برای قابل مشاهده کردن آنها برای اسکن در زیر میکروسکوپ های الکترونی بسیار ارزشمند است.
پوشش‌های کندوپاش طلا یک فرآیند رسوب لایه نازک هستند که در آن طلا یا آلیاژ طلا با یون‌های انرژی بالا در یک محفظه خلاء بمباران می‌شود و در نتیجه اتم‌ها یا مولکول‌های طلا به درون بخار ریخته می‌شوند و روی زیرلایه‌ای که قرار است پوشش داده شود، مانند جواهرات متراکم می‌شوند. ، برد مدار یا ایمپلنت های پزشکی.
———- مقاله بالا از Semircore است
آبکاری طلا روی تزئینات
پوشش‌های سخت دکوراتیو باید الزامات مختلفی مانند رنگ‌های جذاب و مقاومت در برابر سایش بالا را برآورده کنند.برای کالاهای مصرفی لوکس مانند اجزای ساعت، ابزار نوشتاری یا عینک، برخی از تولیدکنندگان می‌خواهند هم مقاومت سایشی بالای PVD و هم برچسب "پلاک طلا" را حفظ کنند که تصویری "با کیفیت بالا" را به محصول ارائه می‌دهد.بنابراین یک لایه 3 تا 5 میکرومتری از آبکاری طلا باید روی یک لایه PVD (TiN+Au) رسوب داده شود.این روش چند لایه سطح بالایی از استرس داخلی را ایجاد می کند که منجر به نقص چسبندگی می شود.برای کاهش تنش داخلی که منجر به نقص چسبندگی می شود، یک فرآیند کامل باید تنظیم شود.
Royal Technology فرآیند IPG را توسعه داد که به طور گسترده در نوارهای ساعت، صفحه ساعت، جواهرات مانند حلقه، گردنبند، دستبند، ابزار نوشتاری، لوازم جانبی مصرفی لوکس استفاده می شود.
چرا ترکیبی از " آبکاری طلا" و PVD؟
طلایی همچنان پرکاربردترین رنگ برای کاربردهای تزئینی است و بعید است که تغییر کند.برای پوشش‌های سخت تزئینی طلایی رنگ، تکنیک مدرن فعلی شامل قرار دادن لایه نازکی از آلیاژ طلا بر روی یک پوشش سخت اولیه متشکل از قلع است.متأسفانه، کندوپاش آلیاژ طلا یک فرآیند غیر واکنشی است و برای هر آلیاژ طلای مختلف رنگ بسیار مشخصی به دست می‌آید (برای دمای رسوب در حدود 200 درجه سانتیگراد).
این فرآیند نباید رنگ طلایی نهایی را بدون تغییر هدف طلایی هشدار دهد.برخی از تولیدکنندگان همچنین می خواهند مقاومت سایشی بالای PVD و برچسب "طلا اندود" را حفظ کنند که تصویری با کیفیت بالا به محصول ارائه می دهد.برای این سه فصل:
مقاومت بالای لایه PVD در برابر سایش
برچسب با روکش طلا
طیف گسترده ای از رنگ طلایی ارائه شده توسط فینالآبکاری
اکنون باید یک فرآیند قابل اعتماد پیدا شود که اجازه می دهد ضخیم (3 تا 5 میکرومتر) طلای آبکاری شده بر روی یک لایه TiN+Au قرار گیرد.
شکل 1.0
این فرآیند IPG نامیده می شود.IPG نوشته کوتاهی از Ion Plating Gold است که فناوری قوس و کندوپاش ترکیبی برای رسوب لایه نازک طلا بر روی محصولات لوکس، به ویژه در صنعت جواهرات مانند: گردنبند، حلقه ازدواج، حلقه گوش، ساعت، لوازم جانبی کیف دستی و غیره است.
مواد جواهرات عمدتاً فولاد ضد زنگ 316L، برنج یا آلیاژ هستند.پس از پیش تصفیه منحصراً، تولیدکنندگان جواهرات می توانند از دستگاه آبکاری طلای IPG ما به طور مستقیم برای دریافت روکش های رزگلد 18 عیار یا روکش های طلای واقعی 24 عیار استفاده کنند که عمر و ارزش محصولات را بسیار افزایش می دهد.
رویال فناوری راه حل های پوشش PVD را برای کاربردهای مختلف طلای IPG ارائه می دهد: جواهرات طلای IPG، گردنبند، انگشترهای انگشتی، قطعات فلزی کیف دستی، ساعت، محصولات ورزشی، ابزار نوشتاری، تلفن های هوشمند، محصولات الکترونیکی و غیره.
برای رنگ های طلایی IPG، از طلایی روشن تا طلایی تیره، ما فرآیندهای پوششی را داریم که با دستور العمل های مختلف هدف و پوشش، رنگ مورد نظر مشتری را دریافت می کند.
ما فرآیندهای پوشش PVD را به شدت توسعه دادیم و دنبال کردیم.بیرونی و داخلی تمیز کردن محفظه خلاء PVD (تمیز کردن امواج اولتراسونیک، تمیز کردن بمباران پلاسما)؛بیرونی و داخلی خشک کردن محفظه خلاء PVD (خشک کردن کوره، خشک کردن داخل محفظه توسط بخاری تا دمای 250 درجه سانتیگراد برای بهبود چسبندگی فیلم پوشش.)
رویال تکنولوژی دارای 3 دستگاه استاندارد است
| 3 مشخصات استاندارد دستگاه آبکاری طلا IPG | |||
| مدل | RTAS1000 | RTAS1250 | RTAS1612 |
| اندازه اتاق موثر | Φ1000 x H1000mm | Φ1250 x H1250mm | Φ1600 x H1250mm |
| منابع رسوب گذاری |
قوس سیلندر (قوس دایره ای هدایت شده برای گزینه) + کاتد کندوپاش DC + منبع یون خطی |
||
| سیستم پمپاژ خلاء (پمپ های لیبولد + پمپ مولکولی توربو) | SV300B *1 مجموعه (300m³/hr) | SV300B* 1 مجموعه (300 m³/hr) | SV300* 2 ست (300 m³/hr) |
|
WAU1001-1 مجموعه (1000m³/hr) |
WAU1001-1 مجموعه (1000m³/hr) |
WAU2001-1 مجموعه (1000m³/hr) |
|
| مجموعه TRP48*1 (48m³/hr) | مجموعه TRP60*1 (60m³/hr) | مجموعه TRP90*1 (90m³/hr) | |
|
پمپ های مولکولی توربو: 1 مجموعه (3500 لیتر در ثانیه) |
پمپ های مولکولی توربو: 2 مجموعه (3500 لیتر در ثانیه) |
پمپ های مولکولی توربو: 3 مجموعه (3500 لیتر در ثانیه) |
|
| منبع تغذیه Sputtering | 1*24 کیلووات | 1*36 کیلووات | 2*36 کیلووات |
| منبع تغذیه قوس | 6*5 کیلووات | 7*5 کیلووات | 9*5 کیلووات |
| منبع تغذیه بایاس | 1*24 کیلووات | 1*36 کیلووات | 1*36 کیلووات |
| میله های سیاره ای | 6/8 | 12/16 | 20 |
| خلاء نهایی | 9.0*10-4Pa (خالی، تمیز، دمای اتاق) | 9.0*10-4Pa (خالی، تمیز، دمای اتاق) | 9.0*10-4Pa (خالی، تمیز، دمای اتاق) |
| زمان چرخه (بستگی به پمپ دارد) | 40'~50' بستگی به مواد زیرلایه و دستور العمل های پوشش دارد | ||
| توان کاری مورد نیاز |
خط 3 فاز 5 AC380V،50HZ،55KW |
خط 3 فاز 5 AC380V،50HZ،110KW |
خط 3 فاز 5 AC380V،50HZ،150KW |
| آب خنک کننده | بازیافت آب خنک کننده، چیلر آب صنعتی + دستگاه آب تصفیه شده EDI | ||
| گاز پردازش (99.99%) | 4 راه | 4 راه | 4 راه |
| رد پای (میلی متر) | 2000*2000*2500 | 4000*4500*3200 | 5500*5000*3200 |
| وزن کل (KGS) | 4500 | 7000 | 9000 |
| کل مصرف برق (تقریبا) | 50 کیلو وات | 110 کیلو وات | 150 کیلو وات |
| مصرف برق واقعی (تقریبا) | 30 کیلو وات | 60 کیلو وات | 70 کیلو وات |

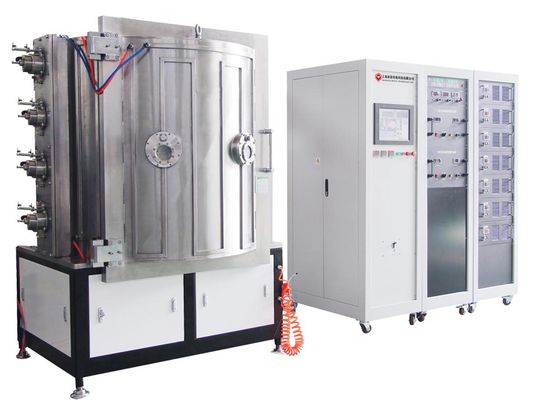

طرح بندی – RTAS1000
پارامترهای فنی فوق فقط برای مرجع،فناوری سلطنتیاین حق را برای تولید نهایی بر اساس برنامه های مشخص شده محفوظ می دارد.ما نه تنها دستگاه پوشش، بلکه کل راه حل های پوشش را به شما ارائه می دهیم، خدمات پروژه کلید در دست در دسترس است.

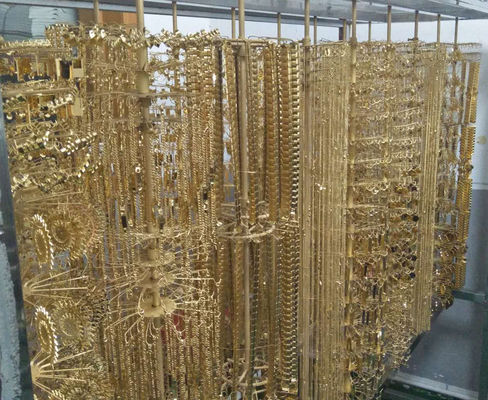

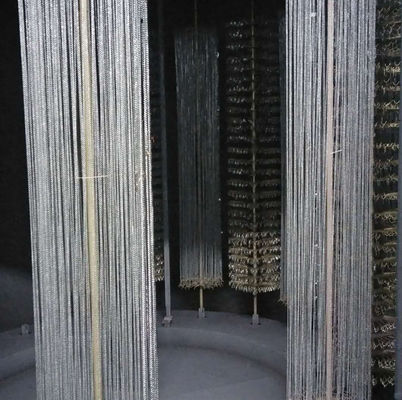

داخل سایت
زمان ساخت: 2015
مکان: ژجیانگ، چین
طراحی فشرده با چندین منبع پوشش
