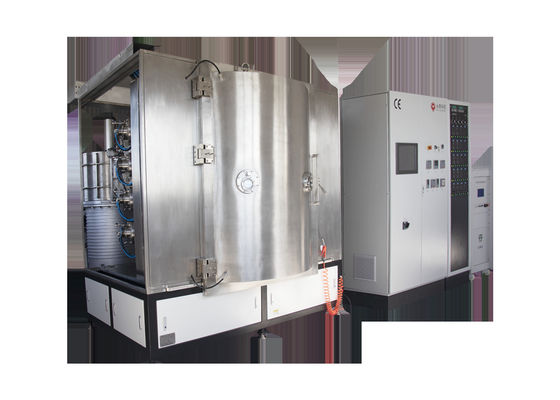

ظروف روکش طلا و نقره سرویس ظروف سرامیکی تجهیزات پوشش نیترید تیتانیوم ، سیستم پوشش PVD سرامیک
فناوری PVD Ion Plating با استفاده از محصولات سرامیکی از سال 1990 توسعه یافته و مورد استفاده قرار گرفته است.در دهه های اخیر ، دستگاه های آبکاری یون PVD به طور گسترده ای در محصولات مختلف سرامیکی استفاده شده است: کاشی و سرامیک ، کاشی های دیواری موزاییک سرامیکی ، ظروف سرامیکی ، وسایل آشپزخانه سرامیک ، سرامیک های حمام سرامیکی مانند حوضچه های سرامیک ، توالت های سرامیکی ، نگهدارنده های سرامیک و غیره
اصل قوس کاتدی یکپارچه سازی تخلیه قوس کاتدی سرد تکنیک پالس وحدت نور پایدار و فن آوری پاشش مگنترون ، نازک شدن ذرات برای بهبود خواص فیلم است.می تواند روی سطح فلز و همچنین غیر فلز پوشانده شود.
صنعت کاربردی: این می تواند برای پوشش فیلم فلزی ، نیترید تیتانیوم ، کاربید تیتانیوم ، و نیترید زیرکونیوم ، نیترید کروم و تیتانیوم ، نیکل ، کروم ، مس و سایر ترکیبات فیلم ، فیلم فوق العاده سخت چند لایه ، فیلم تیتانیوم دوپ شده ازت و فیلم استفاده شود فیلم آلیاژی ، و در مدت زمان بسیار کوتاهی برای تکمیل تمام مراحل ماشینکاری ، این یک تجهیزات بسیار کارآمد برای پوشش چند منظوره است.
این دستگاه به طور گسترده ای در زمینه های پوشش بسیار سخت در مورد ابزار و قالب ، پوشش تزئینی در مورد چرخ های ماشین ، سرامیک ، گلف ، ساخت ساعت ، محصولات هتل ، لوازم بهداشتی ، چراغ های روشنایی ، قاب نوری ، سخت افزار و غیره استفاده می شود.
این دستگاه می تواند کاشی و سرامیک ، ظروف سرامیکی ، کاشی های چینی ، کاشی های کف ، موزاییک شیشه ای را پوشش دهد.کاشی های شیشه ایدر کنار سرامیک ، می توانید محصولات فلزی ، شیشه ای را نیز بپوشانید.تا کنون ما بزرگترین دستگاه را برای پوشش کاشی ساخته ایم ، توانایی تولید آن می تواند 1500 متر مربع در روز را پوشش دهد.
این دستگاه برای رسوب TiN (رنگ طلایی) ، Ti (رنگ نقره ای) و سایر پوشش ها روی کاشی های سرامیکی استفاده می شود.بنابراین می تواند جایگزین رنگ طلای سنتی شود ، چسبندگی را تقویت کند ، در هزینه ها صرفه جویی کرده و بهره وری تولید را بهبود بخشد
پیکربندی اصلی:
1. محفظه خلاuum یک درب باز عمودی است ، 304 فولاد ضد زنگ تولید می کند ، قطر داخلی اتاق خلاuum از φ1000mm-Φ2200mm است.
2. سیستم خلاuum توسط پمپ پره روتاری ، پمپ ریشه و پمپ های پخش روغن یا ساختار پمپ مولکولی.
3. سیستم پوشش از 1-2 مغناطیس فرکانس متوسط برای کنترل منبع تغذیه پراکنده استفاده می کند ، دارای 1-2 جفت مغناطیس غیر متعادل برای کنترل هدف و دارای منابع کمان 8-32 است.
4. منبع تغذیه پالس با بازده بالا ؛
5. سیستم گازرسانی از متر سنج جرم گازی تولید داخل یا واردات ، متر کنترل میزان جریان گاز (نمایش) استفاده می کند.
6. مدار الکتریکی ایجاد شده توسط سیستم الکتریکی ، بیش از حد بار می آورد ، منبع تغذیه را قطع می کند ، دستگاه زنگ آکوستیک نوری را می میرد.
7. سیستم کنترل (صفحه لمسی + PLC) ، پارامتر دقیق نمایش زمان واقعی ، کنترل کامل اتوماتیک فرایند تولید و پارامتر تکنولوژیکی حافظه اتوماتیک
رنگ: طلای ، رزگلد ، نقره ای ، رنگارنگ ، آبی یاقوت کبود ، سیاه و غیره
پوشش: TiN ، CrN ، ZrN ، TiCN ، TiCrN ، TiNC ، TiALN و DLC
تذکر: به ویژه متناسب با محصولات مشتری و نیازهای فرآیند طراحی شده است.
مدل های تجهیزات پوشش خلاac سرامیکی PVD چای اندود طلا و نقره:
مدل |
RTAC-1008 | RTAC-1012 | RTAC-1213 | RTAC-1416 | RTAC-1618 | ||||||
اندازه داخلی اتاق | 1000x800 میلی متر | 1000x1200 میلی متر | 1250x1350 میلی متر | 1400x1600 میلی متر | 1600x1600 میلی متر | ||||||
نوع منبع تغذیه | منبع تغذیه قوس ، منبع تغذیه رشته ای ، منبع تغذیه بایاس نبض | ||||||||||
ساختار محفظه خلاuum | ساختار عمودی درب جلو ، سیستم اگزوز هوای عقب و محفظه خنک کننده آب دو لایه | ||||||||||
مواد محفظه خلاuum | فولاد ضد زنگ 304 / 316L | ||||||||||
خلا Ult نهایی | 6.0x10-4Pa (تخلیه ، تمیز کردن ، خشک کردن محفظه) | ||||||||||
سرعت پمپاژ خلاuum | از جو تا 8.0 * 10-3Pa ≤15 دقیقه | ||||||||||
سیستم پمپاژ خلاuum | پمپ انتشار یا پمپ مولکولی + پمپ ریشه + پمپ مکانیکی + پمپ نگهدارنده (مدل خاص را می توان با توجه به نیاز مشتری انتخاب کرد) |
||||||||||
منبع قوس | 6 واحد یا 8 واحد |
8 واحد یا 10 واحد |
10 واحد یا 12 واحد |
14 واحد یا 16 واحد |
16 واحد یا 18 واحد |
||||||
منبع تغذیه بایاس | 20 کیلو وات / مجموعه | 20 کیلو وات / مجموعه | 30 کیلو وات / مجموعه | 40 کیلو وات / مجموعه | 50 کیلو وات / مجموعه | ||||||
مدل رانندگی | چرخش و چرخش سیاره ای ، تنظیم سرعت فرکانس متغیر (قابل کنترل و تنظیم) |
||||||||||
سیستم گرمایش | از دمای اتاق تا 450 درجه سانتیگراد قابل کنترل و تنظیم است (کنترل دما PID) |
||||||||||
MFC | سیستم کنترل جریان و نمایش جریان گاز 3 یا 4 مسیره ، سیستم گاز سنجی اتوماتیک انتخابی | ||||||||||
سیستم خنک کننده | حالت خنک کننده گردش آب ، برج آب خنک کننده یا کولر آبی صنعتی یا سیستم خنک کننده عمیق.(تهیه شده توسط مشتریان) | ||||||||||
حالت کنترل | حالت ادغام دستی / خودکار ، عملکرد صفحه لمسی ، PLC یا کنترل رایانه | ||||||||||
حداکثر قدرت | 30 کیلو وات | 35 کیلو وات | 45 کیلو وات | 60 کیلو وات | 75 کیلو وات | ||||||
هشدار و محافظت | کمبود زنگ خطر ، بیش از حد جریان و ولتاژ اضافی ، مدار باز و سایر شرایط غیر طبیعی پمپ ها ، اهداف و غیره و اقدامات حفاظتی مربوطه و عملکرد انسداد برق را انجام دهید | ||||||||||
منطقه تجهیزات | W2.5m * L3.5m | W3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||||
سایر پارامترهای فنی | فشار آب .20.2MPa ، دمای آب ≤25 درجه سانتیگراد ، فشار هوا 0.5-0.8MPa | ||||||||||
ملاحظات | پیکربندی خاص تجهیزات پوشش را می توان با توجه به نیاز فرآیند محصولات پوشش طراحی کرد |
سایر اندازه های سفارشی دستگاه بر اساس ابعاد مشخص شده محصول و ظرفیت مورد نیاز در دسترس هستند.
لطفا برای مشخصات بیشتر با ما تماس بگیرید ، Royal Technology مفتخر است که راه حل های کامل پوشش را به شما ارائه دهد.
