اتصالات و اتصالات PVD نازک ورق فیلم ماشین / Nano نازک فیلم PVD دکوراسیون پایان
چگونه PVD Coating کار می کند؟

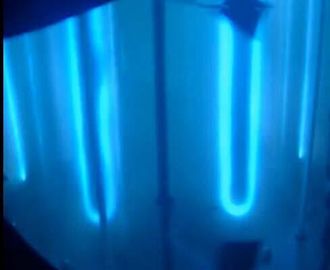

فلز جامد در یک محیط خلاء بالا تبخیر یا یونیزه شده و روی مواد الکتریکی هدایت شده به عنوان یک فلز آلومینیوم خالص یا فلزی ذخیره می شود. هنگامی که یک گاز واکنشی مانند نیتروژن، اکسیژن یا یک گاز مبتنی بر هیدروکربن به بخار فلزی معرفی می شود، به عنوان جریان بخار فلزی نیترید، اکسید و یا کاربید را تولید می کند و با گازها واکنش شیمیایی می دهد. پوشش PVD باید در یک محفظه واکنش مخصوص انجام شود تا مواد تبخیر شده با هیچ آلاینده ای که در غیر این صورت در اتاق وجود داشته باشد واکنش نشان نمی دهند.
در طول فرایند پوشش PVD، پارامترهای فرآیند به شدت تحت نظارت و کنترل قرار می گیرند، به طوری که سختی فیلم، چسبندگی، مقاومت شیمیایی، ساختار فیلم و خواص دیگر قابل تکرار برای هر اجرا می باشد. پوشش PVD مختلف برای افزایش مقاومت در برابر سایش، کاهش اصطکاک، بهبود ظاهر، و دستیابی به سایر پیشرفت های عملکرد استفاده می شود.
به منظور تهیه مواد خلوص بالا از قبیل تیتانیوم، کروم یا زیرکونیم، نقره، طلا، آلومینیوم، مس، فولاد ضد زنگ، فرایند فیزیکی پوشش PVD با استفاده از یکی از چندین روش مختلف پوشش PVD، از جمله:
تبخیر قوس
تبخیر حرارتی
انفجار DC / MF (بمباران یون ها)
رسوب یون پرتو
آبکاری یون
پرتودهی پیشرفته
هر کدام از این روش ها در دسته بندی کلی "رسوب بخار فیزیکی" تعلق دارند.
خواص PVD نازک فیلم

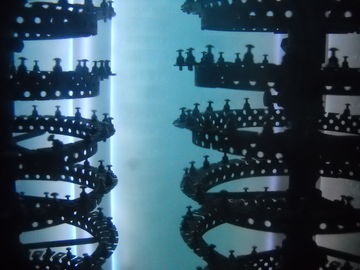

اتصالات دقیق PVD نازک ورق فیلم ماشینکاری با اتصالات و اتصالات مانند پیچ، پیچ و مهره، اتصالات، کلاه مورد استفاده در لوازم آرایشی، محصولات الکترونیکی، ماشین آلات مکانیکی، صنایع خودرو به طور گسترده ای با استفاده از فن آوری PVD برای دریافت انواع رنگ پنتون، طیف وسیعی از طلا، سیاه و سفید، آبی، خاکستری، نقره، رنگین کمان، برنز، قنطورس و غیره
Fasteners دقیق PVD نازک فیلم پوشش دادن ماشین آلات رسوب ماشین
منابع قوس دایره ای را برای تبخیر از هدف فلز جامد هدایت می کند؛
2 جفت MF بازتاب ناپذیر کاتد برای رسوب لایه نازک فیلم گرافیت؛
منبع تغذیه اختلال برای ion bomboardment برای تشکیل سطح پلاسما برای پیش درمان؛
واحد منبع یون آنود (برای اختیاری) پردازش PACVD و PECVD؛
Cryopump (Polycold) برای تراکم مولکولی آب (برای اختیاری)

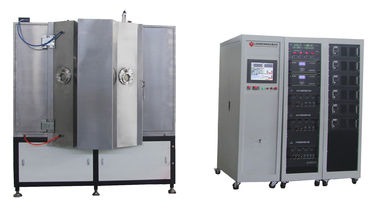

Fasteners دقیق PVD نازک فیلم ساخت ماشین آلات سازه
1. اتاق خلاء
2. سیستم پمپ خلاء (بسته بندی پمپ برگشتی)
3. سیستم پمپ خلاء بالا (پمپ مولکولی تعلیق مغناطیسی)
4. سیستم کنترل و کنترل الکتریکی
5. سیستم تاسیس Auxiliarry (سیستم زیر)
6. سیستم رسوب: کاتد پاشش MF، منبع تغذیه MF، منبع تغذیه منبع تغذیه اختلاف منبع اختیاری
اتصالات دقیق PVD نازک فیلم پوشش دادن عملکرد ماشین
1. خلاء نهایی: بهتر از 5.0 × 10 -6 Torr.
2. فشار خلاء عامل: 1.0 × 10 - 4 Torr.
3. مدت زمان پمپاژ: از 1 آمپر به 1.0 × 10 - 4 Torr≤ 3 دقیقه (دمای اتاق، اتاق خشک و تمیز و خالی)
4. مواد فلزی سازی (اسپری شدن + تبخیر): Ni، Cu، Ag، Au، Ti، Zr، Cr، TiN، TiC، TiAlN، CrN، CrC، و غیره
5. مدل عامل: کامل / نیمه اتوماتیک / دستی
اتصالات دقیق PVD نازک فیلم پوشش دادن مشخصات ماشین
مدل | RTAC1250-SPMF | ||||||
فن آوری | MF Magnetron Sputtering + Plating یون | ||||||
مواد | فولاد ضد زنگ (S304) | ||||||
اندازه اتاق | Φ1250 * H1250mm | ||||||
نوع اتاق | سیلندر، عمودی، 1 درب | ||||||
سیستم اسپکتروم | طراحی منحصر به فرد برای فیلم نازک سیاه فیلم | ||||||
مواد دفع شده | آلومینیوم، نقره ای، مس، کروم، فولاد ضد زنگ، نیکل | ||||||
منبع ذخیره سازی | 2 مجموعه ای از هدف های Sputtering Cylindrical MF + 8 منبع جریان قوس کاتدی + منبع یون برای اختیاری | ||||||
گاز | MFC- 4 راه، Ar، N2، O2، C2H2 | ||||||
کنترل | PLC (کنترل منطقی قابل برنامه ریزی) + | ||||||
سیستم پمپ | SV300B - 1 مجموعه (Leybold) | ||||||
WAU1001 - 1 مجموعه (Leybold) | |||||||
D60T- 1 مجموعه (Leybold) | |||||||
پمپ مولکولی توربو: 2 * F-400/3500 | |||||||
پیش درمان | اختلال تغذیه: 1 * 36 کیلو وات | ||||||
سیستم ایمنی | قفل ایمنی متعدد برای حفاظت از اپراتورها | ||||||
خنک کردن | آب سرد | ||||||
برق برق | 480V / 3 فاز / 60HZ (سازگار با ایالات متحده) | ||||||
460V / 3 فاز / 50HZ (سازگار با آسیا) | |||||||
380V / 3 فاز / 50HZ (سازگار با EU-CE) | |||||||
فتوتراپی | L3000 * W3000 * H2000mm | ||||||
وزن کل | 7.0 T | ||||||
فتوتراپی | (L * W * H) 5000 * 4000 * 4000 MM | ||||||
زمان چرخه | 30 ~ 40 دقیقه (بسته به ماده بستر هندسه بستر و شرایط محیطی) | ||||||
POWER MAX .. | 155 کیلو وات | ||||||
قدرت متوسط مصرف (APPROX.) | 75 کیلو وات |
اندازه ماشین های سفارشی نیز براساس محصولات مشخص شده مورد نیاز است.
لطفا برای مشخصات بیشتر با ما تماس بگیرید، تکنولوژی سلطنتی افتخار دارد که به شما راه حل های پوشش کامل ارائه دهد.
