ABS قطعات پلاستیکی خلاء متالایزر ، دستگاه فلزی سازی خلاء PVD پلاستیک ، روکش تبخیر حرارتی آلومینیوم

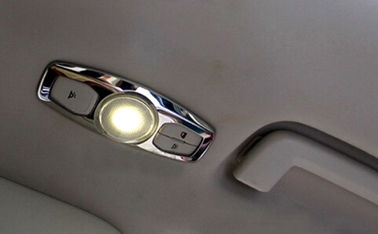

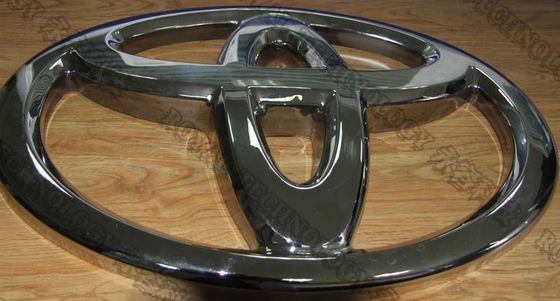

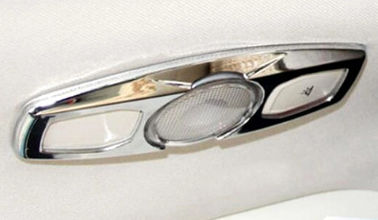

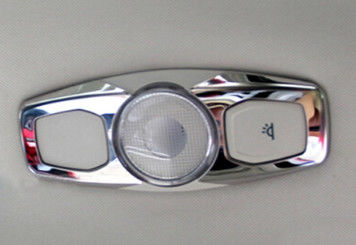

لوازم جانبی خودرو ABS Reading Light Lamp Cover Trim ماشین پوشش خلاء PVD، آرم خودرو بیلبورد خلاء کروم

چرا ما؟

1. ماشین آلات تولید پیشرفته (مسل، جوش، برش، آزمایش نشت خلاء) در ترکیب با روشهای تولید استاندارد و آزمایشات دقیق، امکان تولید با کیفیت بالا را برای Royal Technology فراهم می کند.سیستم های پوشش قابل اعتماد و کم هزینه.

2. کیفیت، خدمات و تحویل به موقع اصول اصلی کسب و کار Royal technology هستند.استراتژی برون سپاری قطعات ساده به تولید کنندگان حرفه ای به ما اجازه می دهد تا توجه خود را به بخش های کلیدی و قطعات تحقیق و توسعه متمرکز کنیم، تولید.

3. سیاست های سختگیرانه کنترل کیفیت و انتخاب دقیق تامین کنندگان واجد شرایط اطمینان می دهند که مشتریان Royal Technology پیشرفته ترین تجهیزات با کیفیت بالا را با مقرون به صرفه ترین قیمت دریافت می کنند.

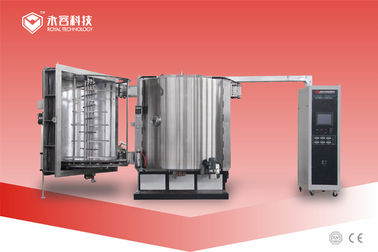

سیستم پوشش تبخیر حرارتی آلومینیوم

خلاصه:تجهیزات پوشش تبخیر مقاومتی RTEP6638 یک مدل اتاق مکعب برای PVD سیستم فلز سازی کروم سفارشی طراحی و تولید شده است.

حداکثر اندازه بستر: قطر 5500mm، عمق: <300mm.

ظرفیت: 2 قطعه برای حداکثر. اندازه محصول؛ 4 ~ 12 قطعه بستگی به ابعاد دارد.

در مورد فن آوری فیلامنت تبخیر حرارتی: این معرفی قطعات کار به اتاق خلاء، زمانی که فشار خلاء اتاق تا 5.0 * 10 است^-28 × 10^-3Pa با پمپ های خلاء مرحله های مختلف (پمپ خلاء پیستون چرخشی، پمپ فان چرخشی، پمپ خلاء ریشه، پمپ پخش) ،و سپس فیلامنت های کرومی که در فیلامنت (یا کارت) ولفستم نگه داشته می شوند را تبخیر می کنندهنگامی که قطعات کار در یک سیستم محرک چرخش در حال چرخش هستند، مواد کروم بر روی سطح بستر قرار می گیرند و یک لایه پوشش بسیار یکنواخت تولید می کنند.

ویژگی های تکمیل: کروم PVD بر روی سطح PMMA (اکریلیک) ، که لایه های پوشش برجسته را به صورت زیر تولید می کند: در طول روز، نمادهای علامت مانند فلز جامد (اثر فولاد ضد زنگ) به نظر می رسند.در حالی که در شب، آنها از جلو، پشت و سمت جلو روشن می شوند (نور LED در داخل نصب شده است).

زمان ساخت: 2014 ~ 2015

• مکان: چین

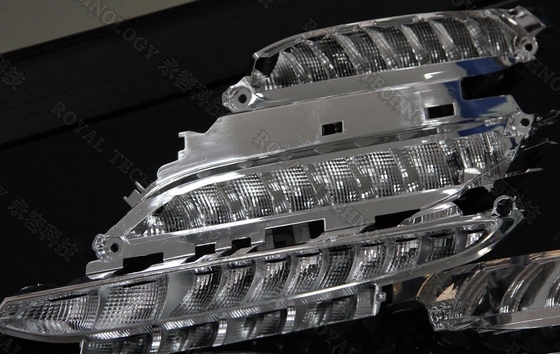

• برنامه های کاربردی: پنل PC برای آینه آلومینیوم، لوح LOGO خودرو، لوح های تبلیغاتی، PMMA، PC، ABS و غیره. اقلام تزئینی بزرگ برای سپرده گذاری فیلم بازتاب بالا.

نوع:

• جهت گیری عمودی، نوع مکعب، درب کشویی، دو مجموعه سیستم قفسه.

طراحیویژگی ها:

• نوع مکعب برای ظرفیت بزرگ
• طراحی ساختار محکم و پیکربندی با کیفیت بالا

• PLC + سیستم کنترل صفحه لمسی، کاملا اتوماتیک / کنترل دستی
• سیستم تخلیه سریع خلاء
• ساختار سیستم قفسه ای که به طور انحصاری برای بارگذاری آسان طراحی شده است
• دسترسی آسان به محیط کار برای نگهداری

مشخصات فنی:

• عملکرد

1فشار خلاء نهایی: بهتر از 5.0×10^-6تور

2فشار خلاء کار: 1.0×10^-4تور

3. پمپ کردن زمان: از 1 atm به 1.0 × 10^-4Torr≤3 دقیقه (در دمای اتاق، اتاق خشک، تمیز و خالی)

4مواد فلزی (تبخیر): آل، Cr، Sn، Ti، SS، Cu... و غیره

5مدل کار: کامل اتوماتیک / نیمه اتوماتیک / دستی

• ساختار

دستگاه پوشش خلاء شامل سیستم کلیدی تکمیل شده است که در زیر ذکر شده است:

1اتاق خلاء

1.1 اندازه: طول داخلی: 6600mm

ارتفاع داخلی: 3800mm

عرض داخلی: 1300mm

1.2 ماده: اتاق خلاء: فولاد نرم SS41

درب و فلنج: فولاد نرم SS41

ساختار تقویت اتاق: فولاد نرم SS41، با درمان سطحی نقاشی شده.

شاسی اتاق SS41 فولاد نرم با درمان سطحی رنگ آمیزی.

1.3 سپر تبخیر: SUS304

1.4 پنجره دید: روی درب اتاق

1.5 دریچه تهویه اتاق خلاء (از جمله خاموش کننده)

1.6 درب: فولاد نرم SS41

2. سیستم پمپاژ خلاء خام (پکیج پمپ پشتیبان)

3. سیستم پمپاژ با خلاء بالا (پمپ پخش + دستگاه گیربردی سرد)

4سیستم کنترل و کاربری الکتریکی- PLC + صفحه لمسی

4.1 مدار اصلی: سوئیچ قطع کننده بدون فیوز، سوئیچ الکترومغناطیسی، C/T در نوع سری

4.2 قدرت تبخیر

4.3 سیستم کنترل تبخیر

4.4 سیستم عملیاتی: صفحه لمسی + PLC، کنترل دستور العمل و ثبت اطلاعات، خاموش شدن خودکار، تخلیه خودکار، پوشش خودکار

4.5 سیستم اندازه گیری فشار خلاء

اندازه گيري خلاء: پيراني + اندازه گيري پنينگ

گج ترموکوپل: 760 Torr ~ 5*10^-4تور

4.6 سیستم هشدار: فشار هوا فشرده ، جریان آب خنک کننده ، عملکرد نادرست

4.7 شاخص بار قدرت: شاخص ولتاژ و شاخص جریان بار

5. سیستم سپرده گذاری

5.1 منبع تبخیر فیلامنت ولتفستم

5.2 سیم های Cr/Al

6.زیرسیستم

6.1 سیستم کنترل شیر فشار هوا

6.2 سیستم آب خنک کننده: لوله جریان آب و سیستم شیر سوئیچ

6.3 پلیکولد (-120 ~ -145 °C) Brooks Cryopump برای گزینه.

7محیط کار

هوا فشرده: 5 ~ 8kg / cm2

آب خنک کننده: دمای آب: 20 تا 25 درجه سانتیگراد، 200 لیتر/ دقیقه
فشار آب: 2 تا 3 کیلوگرم در سانتی متر

قدرت: 3 فاز 380V 50Hz ((60Hz) ، 300kVA

منطقه نصب: (L*W*H) 15000*6800*4800mm

خروجی: تهویه مطبوع پمپ های مکانیکی

اتاق نظافت به شدت توصيه ميشه




فناوری سلطنتی تمام زنجیره های تامین برای کار لوگو کاربری PVD metalizing service را توسعه داده و ساخته است. از طراحی قالب و تولید، فرآیند ساخت خلاء حرارتی،پوشش های فوق بنفش؛ PVD کرومیسم فلزی تا چراغ LED جمع آوری، ما قادر به ارائه راه حل های پوشش کلید در دست.

اگر به سیستم پوشش سفارشی نیاز دارید، لطفا افکار و ایده های خود را با تیم ما به اشتراک بگذارید. فراموش نکنید مشخصات محصولات خود را ارسال کنید، ما با هم کار خواهیم کرد تا بهترین راه حل ها را پیدا کنیم.
