لوازم جانبی تلفن EMI Shielding Films Metallization / PVD EMI shileding Coatings on Mobile Phone
چگونه PVD Coating کار می کند؟
فلز جامد در یک محیط خلاء بالا تبخیر یا یونیزه شده و روی مواد الکتریکی هدایت شده به عنوان یک فلز آلومینیوم خالص یا فلزی ذخیره می شود. هنگامی که یک گاز واکنشی مانند نیتروژن، اکسیژن یا یک گاز مبتنی بر هیدروکربن به بخار فلزی معرفی می شود، به عنوان جریان بخار فلزی نیترید، اکسید و یا کاربید را تولید می کند و با گازها واکنش شیمیایی می دهد. پوشش PVD باید در یک محفظه واکنش مخصوص انجام شود تا مواد تبخیر شده با هیچ آلاینده ای که در غیر این صورت در اتاق وجود داشته باشد واکنش نشان نمی دهند.
در طول فرایند پوشش PVD، پارامترهای فرآیند به شدت تحت نظارت و کنترل قرار می گیرند، به طوری که سختی فیلم، چسبندگی، مقاومت شیمیایی، ساختار فیلم و خواص دیگر قابل تکرار برای هر اجرا می باشد. پوشش PVD مختلف برای افزایش مقاومت در برابر سایش، کاهش اصطکاک، بهبود ظاهر، و دستیابی به سایر پیشرفت های عملکرد استفاده می شود.
به منظور تهیه مواد خلوص بالا از قبیل تیتانیوم، کروم یا زیرکونیم، نقره، طلا، آلومینیوم، مس، فولاد ضد زنگ، فرایند فیزیکی پوشش PVD با استفاده از یکی از چندین روش مختلف پوشش PVD، از جمله:
تبخیر قوس
تبخیر حرارتی
انفجار DC / MF (بمباران یون ها)
رسوب یون پرتو
آبکاری یون
پرتودهی پیشرفته
هر کدام از این روش ها در دسته بندی کلی "رسوب بخار فیزیکی" تعلق دارند.
EMI محافظ خلاء:
PVD EMI shileding پوشش مزایای:
1) فرایند سازگار با محیط زیست است
2) سرمایه گذاری کم و بازپرداخت بالا برای مالک؛
3) تولید حجم بالا، چرخه سریع، کم هزینه؛
4) طراحی منحصر به فرد عملیات دوستانه و نگهداری کم است.
PVD پوشش چیست؟
پوشش PVD، یا پوشش رسوب گازی فیزیکی، انواع روش های پوشش خلاء را تعریف می کند. این تکنیک های پوشش برای استفاده از یک فیلم بسیار نازک برای اشیایی که نیاز به موانع محافظ، رنگ های تزئینی و یا مزایای دیگر عملکردی دارند استفاده می شود. این یک فرایند رسوب گیری از نوع vavuum است که در آن یک ماده در یک محفظه خلاء تبخیر می شود، اتم را از طریق اتم در سراسر محفظه به سوبسترا منتقل می کند و به یک فیلم در سطح سوبسترا تبدیل می شود.
خواص پوشش پوشش فیلم EMI
ضخامت فیلم: 1.5 تا 3 میکرون بستگی به نیاز دارد.
مقاومت فیلم: (اهم) بهتر از 0.5Ω
چسبندگی: نوار 3M810> 5B

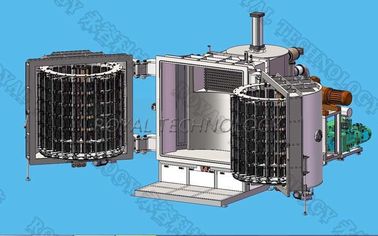

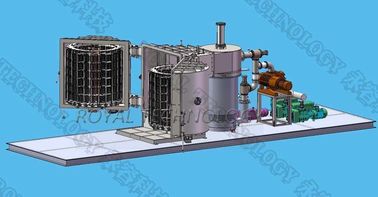

PVD EMI shileding مشخصات پوشش
| مدل | RTEP1616-SP | ||||||
| فن آوری | احتراق THERMAL، TUNGSTEN، FILAMENT، تخلیه درخشش، مگنترون اسپری کردن | ||||||
| مواد | فولاد ضد زنگ (S304) | ||||||
| اندازه اتاق | Φ1600 * 1600 میلیمتر (H) | ||||||
| نوع اتاق | سیلندر، عمودی، دو درب | ||||||
| سیستم EVAPORTATION | طراحی منحصر به فرد برای فلزکاری EMI | ||||||
| مواد دفع شده | نقره، مس، فولاد ضد زنگ، نیکل | ||||||
| منبع ذخیره سازی | دافع حشرات + DC لامپ کاتدی | ||||||
| کنترل | PLC (کنترل منطقی قابل برنامه ریزی) + صفحه لمسی | ||||||
| سیستم پمپ | پمپ خلاء روتاری پیستونر | ||||||
| پمپ خلاء فنری روتاری | |||||||
| پمپ خلاء ریشه | |||||||
| پمپ دیافیز + بروک پلی کولد | |||||||
| پیش درمان | تمیز کردن پلاسما | ||||||
| سیستم ایمنی | قفل ایمنی متعدد برای حفاظت از اپراتورها و تجهیزات | ||||||
| خنک کردن | آب سرد | ||||||
| برق برق | 480V / 3 فاز / 60HZ (سازگار با ایالات متحده) | ||||||
| 460V / 3 فاز / 50HZ (سازگار با آسیا) | |||||||
| 380V / 3 فاز / 50HZ (سازگار با EU-CE) | |||||||
| فتوتراپی | L9000 * W4200 * H3000mm | ||||||
| وزن کل | 10.5 T | ||||||
| زمان چرخه | 20 دقیقه (بسته به مواد زیربنایی، هندسه سوبسترا و شرایط محیطی) | ||||||
| POWER MAX .. | 80KW | ||||||
| مصرف برق متوسط (APPROX.) | 45 کیلو وات |
برای اطلاعات بیشتر با ما تماس بگیرید، تکنولوژی سلطنتی افتخار دارد که به شما راه حل های پوشش کامل ارائه دهد.
