دستگاه فلز سازی خلاء آرم خودرو -RTEP3600

سیستم فلز سازی کروم PVD RTEP3600 به صورت سفارشی طراحی و تولید شده است.

حداکثر اندازه بستر: قطر 3300mm، عمق: <300mm.

با تکنولوژی تبخیر حرارتی PVD، که فیلمی نازک با بازتاب بالا را بر روی سطح PMMA (اکریلیک) قرار می دهد، لایه های پوشش برجسته ای را به عنوان زیر می دهد: در طول روز،نمادهای علامت مانند فلز جامد هستند (تأثير فولاد ضد زنگ)در حالی که در شب، آنها از جلو، عقب و سمت ها روشن می شوند (نور LED در داخل نصب شده است).

زمان ساخت: 2014

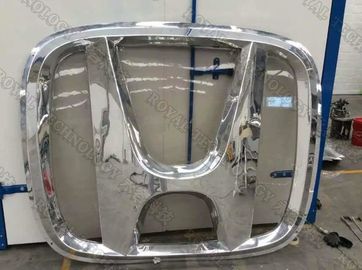

کاربردها: لوح لوگو خودرو، لوح های تبلیغاتی، PMMA، PC، ABS و غیرهLلوازم تزئینی با اندازه بزرگ برای فلز کردن فیلم با بازتاب بالا.

نوع:

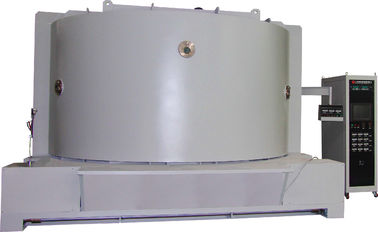

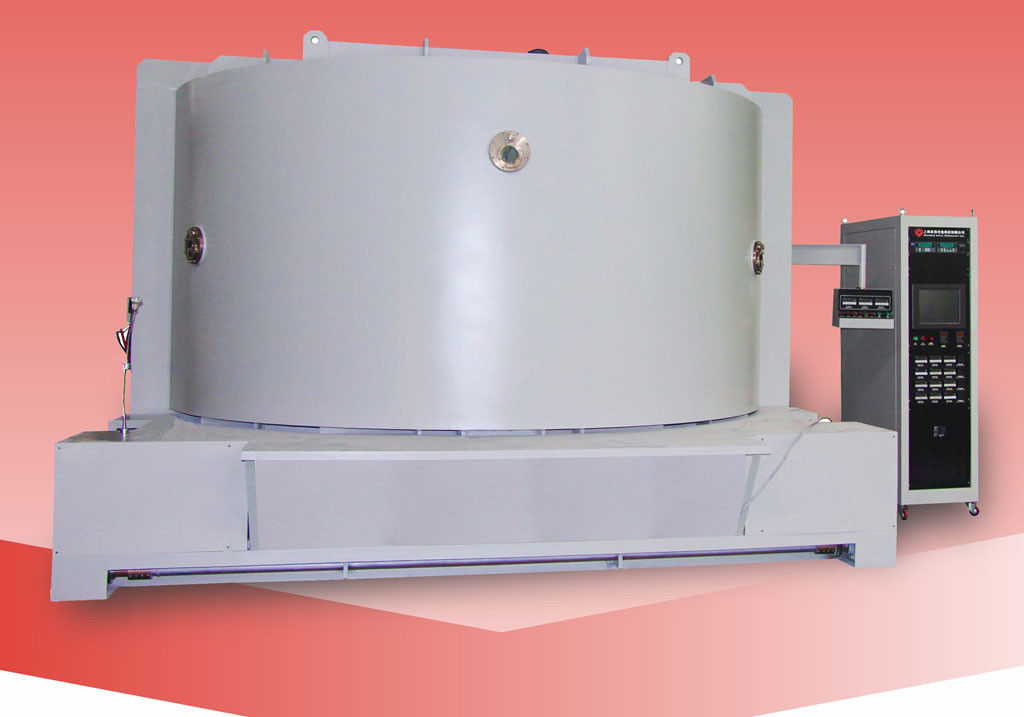

جهت گیری عمودی، سیلندر، درب کشویی با رانندگی موتور روی ریل.

ویژگی های طراحی:

پاکسازي پلازما، دستگاه بمباران گاز آرگون، سيستم تخليه درخشش

درب کشویی با مدل راننده موتور

طراحی ساختار محکم و پیکربندی با کیفیت بالا

 سیستم PLC + کنترل صفحه نمایش لمسی، کاملا خودکاردستيکنترل

خلاء سریعسیستم تخلیه

به طور انحصاری طراحی شده rکاروسيل ساختار برای آسان بارگیری/اخراج

دسترسی آسان به محیط کار برای نگهداری

مشخصات فنی:

عملکرد

1فشار خلاء نهایی: بهتر از 5.0×10-6 تور

2فشار خلاء کار: 1.0×10-4 تور

3. پمپ کردن زمان خاموش شدن: از 1 اتم تا 1.0×10-4Torr≤3 دقیقه (در دمای اتاق، اتاق خشک، تمیز و خالی)

4مواد فلزی (تبخیر): آل، Cr، Sn، Ti، SS، Cu... و غیره

5مدل کار: کامل اتوماتیک / نیمه اتوماتیک / دستی

ساختار

دستگاه پوشش خلاء شامل سیستم کلیدی تکمیل شده است که در زیر ذکر شده است:

1اتاق خلاء
1.1اندازه: قطر داخلی: 3600mm

         ارتفاع داخلی: 1700 میلی متر

1.2 ماده: اتاق خلاء:  SS41 فولاد نرم

            درب و فلنج: SS41 فولاد نرم

       ساختار تقویت اتاق: فولاد نرم SS41، با درمان سطحی نقاشی شده.

 شاسی اتاق SS41 فولاد نرم با درمان سطحی رنگ آمیزی.

1.3 تبخیر Shايد : SUS304

1.4 پنجره نمایش:در درب اتاق

1.5 دریچه تهویه اتاق خلاء (از جمله خاموش کننده)

1.6 در:SS41 فولاد نرم

2. روگنگ سیستم پمپاژ خلاء (پاکت پمپ پشتیبان)

3. سیستم پمپاژ خلاء بالا (پمپ پخش) + دستگاه گیرنده ی سرد)

4سیستم کنترل و کاربری الکتریکی- PLC + صفحه لمسی

4.1 مدار اصلی: سوئیچ قطع کننده بدون فیوز، سوئیچ الکترومغناطیسی، C/T در نوع سری

4.2 قدرت تبخیر

4.3 سیستم کنترل تبخیر

4.4  سیستم کاربری: صفحه لمسی + PLC، کنترل دستور العمل و ثبت اطلاعات، خاموش شدن خودکار، تخلیه خودکار، پوشش خودکار

4.5  فشار خلاءاندازه گیریسیستم

     اندازه گیری خلاء:پیرانی + قلمینگ

     گج ترموکوپل: 760 Torr ~ 5*10-4تور

4.6سیستم هشدار: فشار هوا فشرده,جریان آب خنک کننده,. نه-عملیات

4.7شاخص بار قدرت: شاخص ولتاژ و شاخص جریان بار

5. سیستم سپرده گذاری

5.1 منبع تبخیر فیلامنت ولتفستم

5.2 سیم های Cr/Al

6. زیرسیستم

6.1 سیستم کنترل شیر فشار هوا

6.2 سیستم آب خنک کننده: لوله جریان آب و سیستم شیر سوئیچ

6.3 پلی کولد (-120~-145°C)بروکسپمپ کریوپمپ برای انتخاب

 محیط کار

 هوا فشرده: 5 ~ 8kg / cm2

آب خنک کننده: دمای آب: 20 تا 25 درجه سانتیگراد، 200 لیتر/ دقیقه
           فشار آب: 2 تا 3 کیلوگرم در سانتی متر

قدرت: 3 فاز 380V 50Hz ((60Hz)200kVA

منطقه نصب: (L*W*H) 16000*6000*3000 میلی متر

خروجی: هواخوار برای پمپ مکانیکیs

اتاق نظافت به شدت توصيه ميشه

مزایا

1. دوام ، عمر تا 5 ~ 8 سال است ، حتی برای استفاده در فضای باز

2آسان برای جمع آوری و نگهداری با پیچ نصب و یا روش آویزان.

3. ایمن و قابل اعتماد. مواد PMMA باعث می شود وزن آن بسیار سبک تر از لوگوهای فلزی و به شدت خطر آسیب ناشی از سقوط را کاهش دهد.

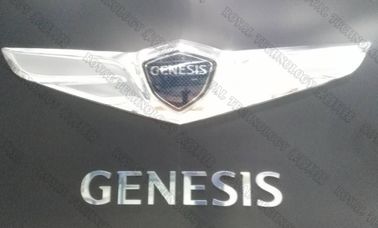

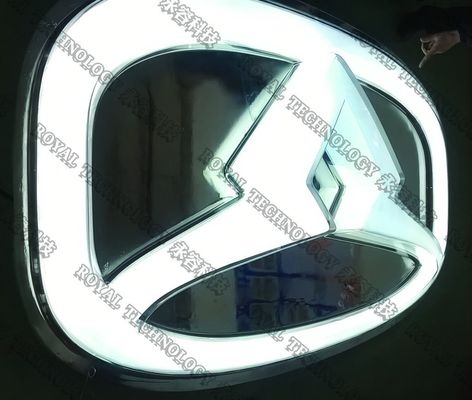

4. پایان زیبایی خارق العاده: در طول روز، نمادهای علامت خودرو مانند فلز جامد (تأثير فولاد ضد زنگ) به نظر می رسند؛ در حالی که در شب،آنها از جلو روشن می شوند (نور LED داخلی نصب شده است)، دید عقب و جانبی.

مزایا

درب واقع در خط راه آهن، که توسط موتور کنترل می شود، به طور خودکار کششی، کار آسان و بسیار راحت برای بارگذاری / تخلیه است.3000 میلی متر مناسب برای پوشش نهایی شفاف طرح منحصر به فرد قفسه چرخشی و سیستم تبخیر برای تضمین یکپارچگی بالا.

A: ارتفاع از بستر به منبع تبخیر می تواند انعطاف پذیر تنظیم شود

ب: فاصله منابع تبخیر قابل تنظیم است

ج: 3 گروه منابع تبخیر برای پوشش کامل سطح کامل
