فناوری آبکاری یون PVD با محصولات سرامیک از سال 1990 توسعه یافته و مورد استفاده قرار گرفته است.در دهههای گذشته، دستگاههای آبکاری یونی PVD به طور گسترده در محصولات مختلف سرامیکی استفاده شده است: کاشیهای سرامیکی، کاشیهای دیواری موزاییک سرامیکی، ظروف سرامیکی، ظروف سرامیکی آشپزخانه، پوششهای سرامیکی حمام مانند: حوضهای سرامیکی، توالتهای سرامیکی، نگهدارندههای سرامیکی و غیره.
اصل قوس کاتدی این است که تخلیه قوس کاتد سرد را با تکنیک واحد پالس و فناوری کندوپاش مگنترون ادغام میکند و ذرات را برای بهبود خواص فیلم نازک میکند.می تواند روی سطح فلز و همچنین غیرفلز را پوشش دهد.
برچسب های کاشی دیواری خود چسب موزاییکی حمام سه بعدی تجهیزات پوشش قلع، تجهیزات آبکاری یونی PVD سرامیک:می توان از آن برای پوشش فیلم فلزی، نیترید تیتانیوم، کاربید تیتانیوم و نیترید زیرکونیوم، نیترید کروم و تیتانیوم، نیکل، کروم، مس و سایر ترکیبات، فیلم چند لایه فوق سخت، فیلم تیتانیوم دوپ شده با نیتروژن و فیلم آلیاژی، و در مدت زمان بسیار کوتاهی برای تکمیل تمام فرآیند ماشینکاری، یک تجهیزات پوشش چند منظوره بسیار کارآمد است.
این دستگاه به طور گسترده در زمینه های پوشش فوق سخت در مورد ابزار و قالب، پوشش تزئینی چرخ خودرو، سرامیک، گلف، ساعت سازی، محصول هتل، لوازم بهداشتی، چراغ ها، قاب نوری، سخت افزار و غیره استفاده می شود.

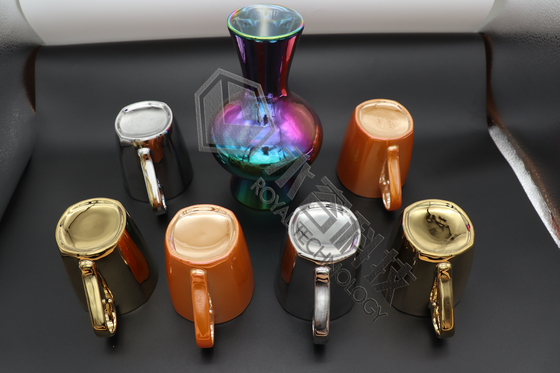

این دستگاه می تواند کاشی های سرامیکی، ظروف سرامیکی، کاشی های چینی، کاشی های کف، موزاییک شیشه ای را پوشش دهد.کاشی های شیشه ایعلاوه بر سرامیک، می توانید محصولات فلزی و شیشه ای را نیز بپوشانید.تا به حال ما بزرگترین دستگاه برای پوشش کاشی را ساخته ایم، توانایی تولید آن می تواند 1500 متر مربع در روز باشد.

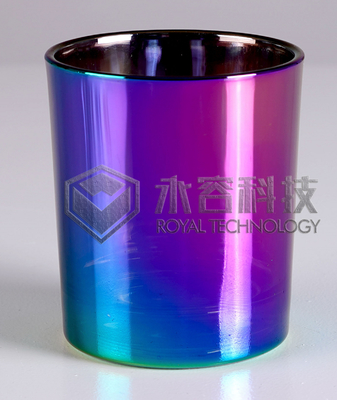

این دستگاه برای رسوب گذاری TiN (رنگ طلایی)، Ti (رنگ نقره ای)، TiAlN رزگلد، رنگ سیاه TiC/CrC، رنگین کمان TiO و سایر رنگ های پرداخت PVD استفاده می شود.بنابراین می تواند جایگزین رنگ طلایی سنتی شود، چسبندگی را تقویت کند، در هزینه صرفه جویی کند و راندمان تولید را بهبود بخشد
برچسب های کاشی دیواری خود چسب موزاییکی حمام سه بعدی تجهیزات پوشش قلع، تجهیزات آبکاری یونی PVD سرامیک:

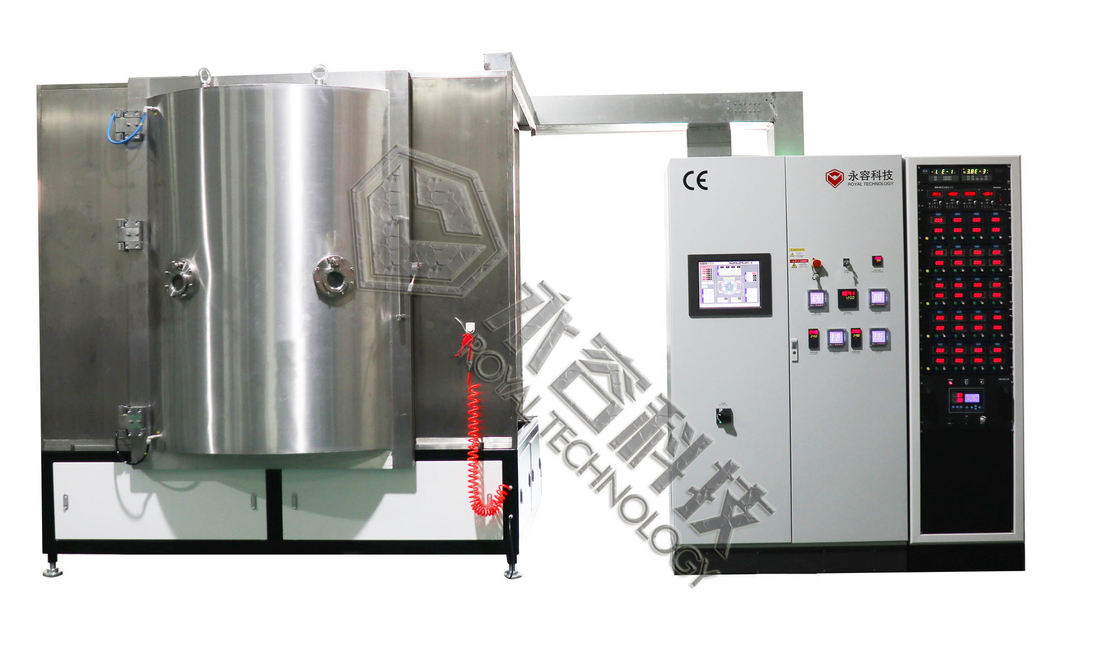

1. محفظه خلاء عمودی یک در باز است، 304 فولاد ضد زنگ تولید می کند، قطر داخلی محفظه خلاء از φ1000mm-Φ2200mm;
2. سیستم خلاء توسط پمپ پره روتاری، پمپ ریشه و پمپ های انتشار روغن یا ساختار پمپ مولکولی.
3. سیستم پوشش از 1-2 مغناطیس فرکانس متوسط برای کنترل منبع قدرت کندوپاش استفاده می کند، دارای 1-2 جفت مغناطیس غیر متعادل برای کنترل هدف و دارای 8-32 منبع قوس است.
4. منبع تغذیه بایاس پالس با کارایی بالا.
5. سیستم گازسازی از دبی سنج جرمی گازی وارداتی یا تولید داخل، کنترول مقدار جریان گاز (نمایش) استفاده می کند.
6. استقرار سیستم کنترل الکتریکی مدار الکتریکی بیش از حد بارگذاری می شود، منبع آب را قطع می کند، دستگاه هشدار آکوستو اپتیک را می میرد.
7. سیستم کنترل (صفحه لمسی +PLC)، پارامتر دقیق نمایش زمان واقعی، کنترل کامل فرآیند تولید به طور کامل و پارامتر تکنولوژیکی حافظه خودکار
برچسب های کاشی دیواری خود چسب موزاییکی حمام سه بعدی تجهیزات پوشش قلع، تجهیزات آبکاری یونی PVD سرامیک: طلا، رزگلد، نقره، رنگارنگ، آبی یاقوت کبود، سیاه و غیره.
برچسب های کاشی دیواری خود چسب موزاییکی حمام سه بعدی تجهیزات پوشش قلع، تجهیزات آبکاری یونی PVD سرامیک:TiN،CrN،ZrN،TiCN،TiCrN،TiNC،TiALN و DLC
تذکر دهید:به طور ویژه با توجه به محصولات و نیازهای فرآیند مشتریان طراحی شده است.
مدل های دستگاه پوشش وکیوم گلدان و کوزه سرامیکی
مدل |
RTAC-1008 | RTAC-1012 | RTAC-1213 | RTAC-1416 | RTAC-1618 | ||||||
اندازه داخلی اتاقک | 1000x800 میلی متر | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600 میلی متر | ||||||
نوع منبع تغذیه | منبع تغذیه قوس الکتریکی، منبع تغذیه رشته ای، منبع تغذیه بایاس پالس | ||||||||||
ساختار محفظه خلاء | ساختار درب جلو عمودی، سیستم اگزوز هوای عقب و محفظه خنک کننده آب دو لایه | ||||||||||
مواد محفظه خلاء | فولاد ضد زنگ 304/316L | ||||||||||
خلاء نهایی | 6.0x10-4Pa (محفظه تخلیه، تمیز کردن، خشک کردن) | ||||||||||
سرعت پمپاژ خلاء | از اتمسفر تا 8.0*10-3Pa ≤15 دقیقه | ||||||||||
سیستم پمپاژ خلاء | پمپ انتشار یا پمپ مولکولی + پمپ ریشه + پمپ مکانیکی + پمپ نگهدارنده (مدل خاص را می توان با توجه به نیاز مشتری انتخاب کرد) |
||||||||||
منبع قوس | 6 واحد یا 8 واحد |
8 واحد یا 10 واحد |
10 واحد یا 12 واحد |
14 واحد یا 16 واحد |
16 واحد یا 18 واحد |
||||||
منبع تغذیه بایاس | 20 کیلووات / مجموعه | 20 کیلووات / مجموعه | 30 کیلووات / مجموعه | 40 کیلووات / مجموعه | 50 کیلووات / مجموعه | ||||||
مدل رانندگی | چرخش و چرخش سیاره ای، تنظیم سرعت فرکانس متغیر (قابل کنترل و تنظیم) |
||||||||||
سیستم گرمایش | قابل کنترل و تنظیم از دمای اتاق تا 450 درجه سانتیگراد (کنترل دمای PID) |
||||||||||
MFC | سیستم کنترل و نمایش جریان گاز فرآیند 3 یا 4 مسیره، سیستم گازگیری خودکار انتخابی | ||||||||||
سیستم خنک کننده | حالت خنک کننده گردش آب، برج آب خنک کننده یا کولر آبی صنعتی یا سیستم خنک کننده عمیق.(ارائه شده توسط مشتریان) | ||||||||||
حالت کنترل | حالت ادغام دستی / خودکار، عملکرد صفحه نمایش لمسی، کنترل PLC یا کامپیوتر | ||||||||||
حداکثر قدرت | 30 کیلو وات | 35 کیلو وات | 45 کیلو وات | 60 کیلو وات | 75 کیلو وات | ||||||
زنگ هشدار و حفاظت | هشدار کمبود آب، بیش از حد جریان و اضافه ولتاژ، مدار باز و سایر شرایط غیرعادی پمپ ها، اهداف و غیره و اجرای اقدامات حفاظتی مربوطه و عملکرد اینترلاک الکتریکی | ||||||||||
منطقه تجهیزات | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5 متر * L6 متر | W5m*L7m | ||||||
سایر پارامترهای فنی | فشار آب ≥0.2MPa، دمای آب ≤25°C، فشار هوا 0.5-0.8MPa | ||||||||||
ملاحظات | پیکربندی خاص تجهیزات پوشش را می توان با توجه به نیازهای فرآیند محصولات پوشش طراحی کرد |
سایر اندازه های ماشین سفارشی بر اساس ابعاد محصول مشخص شده و تقاضای ظرفیت در دسترس هستند.
لطفا برای مشخصات بیشتر با ما تماس بگیرید، رویال فناوری مفتخر است که راه حل های پوشش کامل را به شما ارائه دهد.
