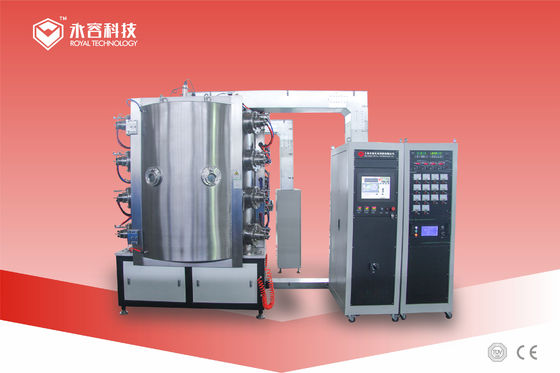

دستگاه روکش PVD/پوشش ، دستگاه پوشش فیلم نازک
کاربرد
می توان از آن برای پوشاندن فیلم فلزی ، نیترید تیتانیوم ، کاربید تیتانیوم و نیترید زیرکونیوم ، نیترید کروم و تیتانیوم ، نیکل ، کروم ، مس ، و فیلم های دیگر ترکیبات ، فیلم فوق العاده سخت چند لایه ، فیلم تیتانیوم دوخته شده با نیتروژن و فیلم آلیاژی (TiN ، TiC ، TiCN ، TiAlN ، CrN ، Cu ، Au ، Al2O3 و سایر فیلم های تزئینی و غیره) و در مدت زمان بسیار کوتاهی برای تکمیل تمام مراحل ماشینکاری ، یک تجهیزات پوشش چند کاره بسیار کارآمد است.

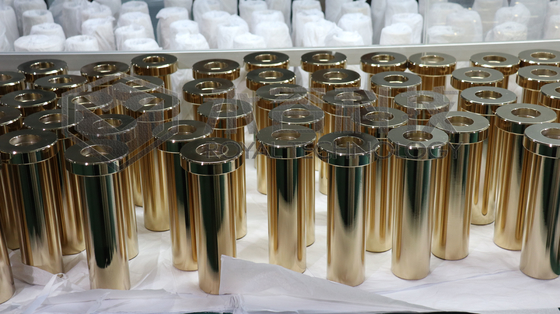

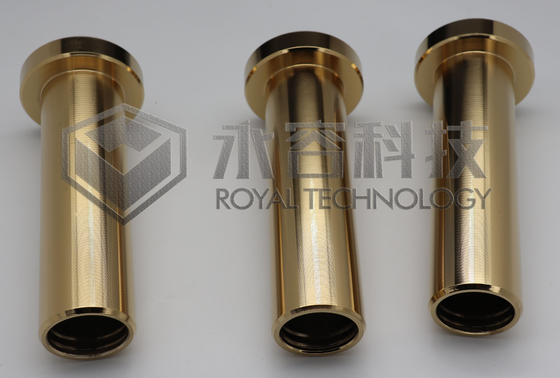

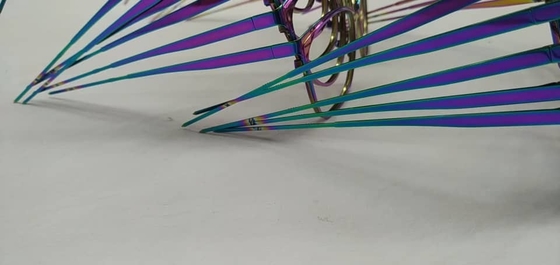

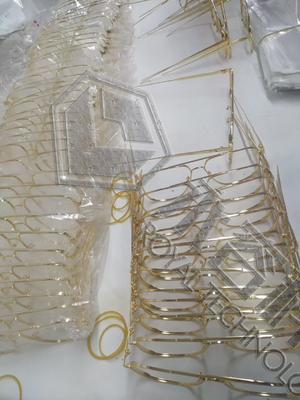

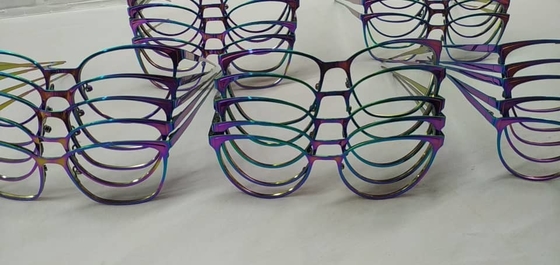

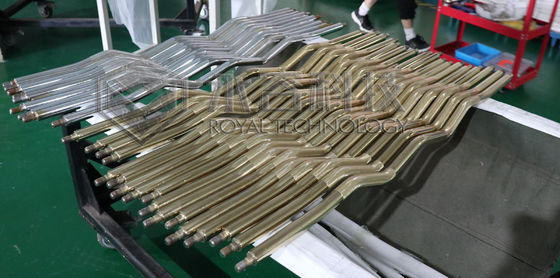

این دستگاه به طور گسترده ای در زمینه پوشش های تزئینی برای فولاد ضد زنگ ، کاشی و سرامیک ، فنجان ، کامپیوتر ، تلفن همراه ، ساعت و جواهرات ، لوازم بهداشتی ، لوازم خانگی ، محصولات هتل و غیره استفاده می شود.
امکانات
دارای کارکرد قابل اطمینان ، تکرارپذیری و قوام خوب ، سرعت رسوب سریع ، چسبندگی بالا ، فیلم خوب و غیره. فیلم روکش متراکم و سختی با ضریب اصطکاک کم است ، تا صافی سطح قطعه کار اصلی ، انعطاف پذیری خوب ، سخت به نظر برسد. شکستن و سقوط
این تجهیزات باعث اتوماسیون کامل فناوری پوشش می شود.از تکنیک پوشش خلاء برای پوشش دادن روی سطح مواد اولیه استفاده می کند.این دارای ویژگی های کم هزینه ، میزان صلاحیت بالا ، حفاظت از محیط زیست سبز و غیره است.
مدل های دستگاه پوشش فیلم نازک
مدل |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||
اندازه داخلی محفظه | 900x1100 میلی متر | 1000x1200 میلی متر | 1250x1350 میلی متر | 1400x1600 میلی متر | 1600x1600 میلی متر | ||||
نوع منبع تغذیه | منبع تغذیه قوس ، منبع تغذیه رشته ای ، منبع تغذیه بایاس پالس | ||||||||
ساختار محفظه خلاء | ساختار عمودی درب جلو ، سیستم خروجی هوای عقب و محفظه خنک کننده آب دو لایه | ||||||||
جنس محفظه خلاء | فولاد ضد زنگ 304/316L | ||||||||
خلاء نهایی | 6.0x10-4Pa (محفظه تخلیه ، تمیز کردن ، خشک کردن) | ||||||||
سرعت پمپاژ خلاء | از اتمسفر تا 8.0*10-3≤ 15 دقیقه | ||||||||
سیستم پمپاژ خلاء | پمپ انتشار یا پمپ مولکولی + پمپ ریشه + پمپ مکانیکی + پمپ نگهدارنده (مدل خاص را می توان با توجه به نیاز مشتری انتخاب کرد) |
||||||||
منبع قوس | 6 واحد یا 8 واحد |
8 واحد یا 10 واحد |
10 واحد یا 12 واحد |
14 واحد یا 16 واحد |
16 واحد یا 18 واحد |
||||
منبع تغذیه سوگیری | 20 کیلو وات/مجموعه | 20 کیلو وات/مجموعه | 30 کیلو وات/مجموعه | 40 کیلو وات/مجموعه | 50 کیلو وات/مجموعه | ||||
مدل رانندگی | انقلاب و چرخش سیاره ای ، تنظیم سرعت فرکانس متغیر (قابل کنترل و تنظیم) |
||||||||
سیستم گرمایش | قابل کنترل و تنظیم از دمای اتاق تا 450 درجه سانتی گراد (کنترل دما PID) |
||||||||
MFC | سیستم کنترل و نمایش جریان گاز 3 مسیر یا 4 مسیر ، سیستم گازدهی خودکار انتخابی | ||||||||
سیستم خنک کننده | حالت خنک کننده گردش آب ، برج آب خنک کننده یا کولر آبی صنعتی یا سیستم خنک کننده عمیق.(ارائه شده توسط مشتریان) | ||||||||
حالت کنترل | حالت ادغام دستی/خودکار ، عملکرد صفحه لمسی ، PLC یا کنترل کامپیوتر | ||||||||
حداکثر قدرت | 30 کیلو وات | 35 کیلو وات | 45 کیلو وات | 60 کیلو وات | 75 کیلو وات | ||||
زنگ هشدار و حفاظت | کمبود آب زنگ هشدار ، بیش از حد جریان و بیش از حد ، مدار باز و سایر شرایط غیرعادی پمپ ها ، اهداف و غیره و اجرای اقدامات حفاظتی مربوطه و عملکرد قفل الکتریکی | ||||||||
منطقه تجهیزات | W2.5m*L3.5m | عرض 3 متر*4 متر | عرض 4 متر*5 متر | W4.5m*L6m | W5m*L7m | ||||
سایر پارامترهای فنی | فشار آب .20.2MPa ، دمای آب ≤25 C ، فشار هوا 0.5-0.8MPa | ||||||||
ملاحظات | پیکربندی خاص تجهیزات پوشش را می توان با توجه به نیاز فرآیند محصولات پوشش طراحی کرد |
