| نام تجاری: | ROYAL |
| شماره مدل: | RTAC |
| مقدار تولیدی: | ۱ عدد |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | L / C ، T / T |
| توانایی عرضه: | 12 مجموعه در هر ماه |
آبکاری طلای PVD بر روی تجهیزات سرامیکی ، تزئینی پوشش PVD ، دستگاه روکش چند قوس روی شیشه و محصولات سرامیکی

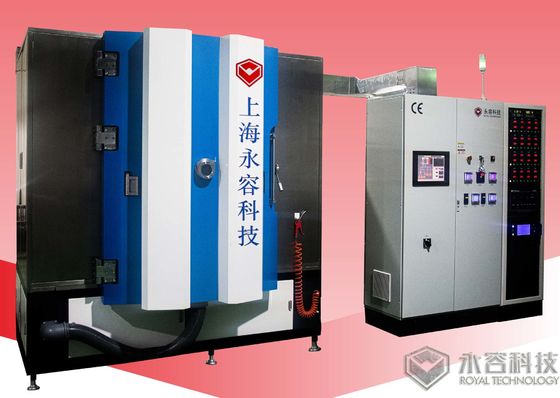

مشخصات دستگاه پوشش خلاac چند قوس RTAC1618
| مدل | RTAC1618 | ||
| مواد | فولاد ضد زنگ (S304) | ||
| اندازه اتاق | Φ1600 * 1800 میلی متر (H) | ||
| سیستم پمپ | پمپ خلاac پیستونی دوار (مکانیکی) | ||
| پمپ خلا Rot پره روتاری (نگهدارنده) | |||
| ریشه پمپ خلاuum | |||
| پمپ انتشار | |||
| فن آوری | آبکاری یونی (منابع چند قوسی) | ||
| اهداف TIPPICAL | کروم ، تیتانیوم ، زیرکونیوم ، TiAl | ||
| گاز | متر جریان توده گاز (Ar ، N2 ،) آرگون ، نیتروژن | ||
| کنترل | PLC (کنترل کننده منطقی قابل برنامه ریزی) | ||
| سیستم ایمنی | قفل های ایمنی متعدد برای محافظت از اپراتورها و تجهیزات | ||
| خنک کردن | آب خنک کننده را دوباره استفاده کنید | ||
| گرم کردن | بخاری ، تا 300 | ||
| POWER MAX. | 150 کیلو وات (تقریباً) | ||
| مصرف متوسط برق | 70 کیلو وات (تقریباً) | ||
دکوراسیون سرامیکی تجهیزات پوشش PVD از فناوری آبکاری یونی برای تبخیر فلزات جامد مانند تیتانیوم ، کروم توسط منبع قوس کاتدی استفاده کرده و فلزات یونیزه شده را روی سطح محصول متراکم می کند تا فیلم نازک نانو را در محیط خلأ زیاد تولید کند.با گاز واکنشی مانند: نیتروژن برای تولید رنگهای مختلف.
ویژگی های تجهیزات پوشش PVD:
1. محفظه خلاuum یک درب باز عمودی است ، 304 فولاد ضد زنگ تولید می کند ، قطر داخلی اتاق خلاuum از φ1400mm-Φ2000mm است.
2. سیستم خلاuum توسط پمپ پره روتاری ، پمپ ریشه و پمپ های پخش روغن یا ساختار پمپ مولکولی.
3. سیستم پوشش از 1-2 مغناطیس فرکانس متوسط برای کنترل منبع تغذیه پراکنده استفاده می کند ، دارای 1-2 جفت مغناطیس غیر متعادل برای کنترل هدف و دارای منابع قوس 14-40 است.
4. منبع تغذیه پالس با بازده بالا ؛
5. سیستم گازرسانی از متر سنج جرم گازی تولید داخل یا واردات ، متر کنترل میزان جریان گاز (نمایش) استفاده می کند.
6. مدار الکتریکی ایجاد شده توسط سیستم الکتریکی ، بیش از حد بار می آورد ، منبع تغذیه را قطع می کند ، دستگاه زنگ آکوستیک نوری را می میرد.
7. سیستم کنترل (صفحه لمسی + PLC) ، پارامتر دقیق نمایش در زمان واقعی ، کنترل کامل اتوماتیک فرایند تولید و پارامتر تکنولوژیکی حافظه اتوماتیک.
سایر اندازه های سفارشی دستگاه بر اساس ابعاد مشخص شده محصول و ظرفیت مورد نیاز در دسترس هستند.
مدل | RTAC-1008 | RTAC-1012 | RTAC-1215 | RTAC-1416 | RTAC-1618 | ||||||
| اندازه داخلی اتاق | 1000x800 میلی متر | 1000x1200 میلی متر | 1200x1500 میلی متر | 1400x1600 میلی متر | 1600x1600 میلی متر | ||||||
| نوع منبع تغذیه | منبع تغذیه قوس ، منبع تغذیه رشته ای ، منبع تغذیه بایاس نبض | ||||||||||
| ساختار محفظه خلاuum | ساختار عمودی درب جلو ، سیستم اگزوز هوای عقب و محفظه خنک کننده آب دو لایه | ||||||||||
| مواد محفظه خلاuum | فولاد ضد زنگ 304 / 316L | ||||||||||
| خلا Ult نهایی | 6.0x10-4Pa (تخلیه ، تمیز کردن ، خشک کردن محفظه) | ||||||||||
| سرعت پمپاژ خلاuum | از جو تا 8.0 * 10-3Pa ≤15 دقیقه | ||||||||||
| سیستم پمپاژ خلاuum | پمپ انتشار یا پمپ مولکولی + پمپ ریشه + پمپ مکانیکی + پمپ نگهدارنده (مدل خاص را می توان با توجه به نیاز مشتری انتخاب کرد) | ||||||||||
| منبع قوس | 6 واحد یا 8 واحد | 8 واحد یا 10 واحد | 10 واحد یا 12 واحد | 14 واحد یا 16 واحد | 16 واحد یا 18 واحد | ||||||
| منبع تغذیه بایاس | 20 کیلو وات / مجموعه | 20 کیلو وات / مجموعه | 30 کیلو وات / مجموعه | 40 کیلو وات / مجموعه | 50 کیلو وات / مجموعه | ||||||
| مدل رانندگی | چرخش و چرخش سیاره ای ، تنظیم سرعت فرکانس متغیر (قابل کنترل و تنظیم) | ||||||||||
| سیستم گرمایش | از دمای اتاق تا 450 درجه سانتیگراد قابل کنترل و تنظیم است (کنترل دما PID) | ||||||||||
| MFC | سیستم کنترل جریان و نمایش جریان گاز 3 یا 4 مسیره ، سیستم گاز سنجی اتوماتیک انتخابی | ||||||||||
| سیستم خنک کننده | حالت خنک کننده گردش آب ، برج آب خنک کننده یا کولر آبی صنعتی یا سیستم خنک کننده عمیق.(تهیه شده توسط مشتریان) | ||||||||||
| حالت کنترل | حالت ادغام دستی / خودکار ، عملکرد صفحه لمسی ، PLC یا کنترل رایانه | ||||||||||
| حداکثر قدرت | 30 کیلو وات | 35 کیلو وات | 45 کیلو وات | 60 کیلو وات | 75 کیلو وات | ||||||
| هشدار و محافظت | کمبود زنگ خطر ، بیش از حد جریان و ولتاژ اضافی ، مدار باز و سایر شرایط غیر طبیعی پمپ ها ، اهداف و غیره و اقدامات حفاظتی مربوطه و عملکرد انسداد برق را انجام دهید | ||||||||||
| منطقه تجهیزات | W2.5m * L3.5m | W3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||||
| سایر پارامترهای فنی | فشار آب .20.2MPa ، دمای آب ≤25 درجه سانتیگراد ، فشار هوا 0.5-0.8MPa | ||||||||||
| ملاحظات | پیکربندی خاص تجهیزات پوشش را می توان با توجه به نیاز فرآیند محصولات پوشش طراحی کرد | ||||||||||
نمونه های پوشش PVD ظروف بهداشتی و سرامیکی
لطفا برای مشخصات بیشتر با ما تماس بگیرید ، Royal Technology مفتخر است که راه حل های کامل پوشش را به شما ارائه دهد.
