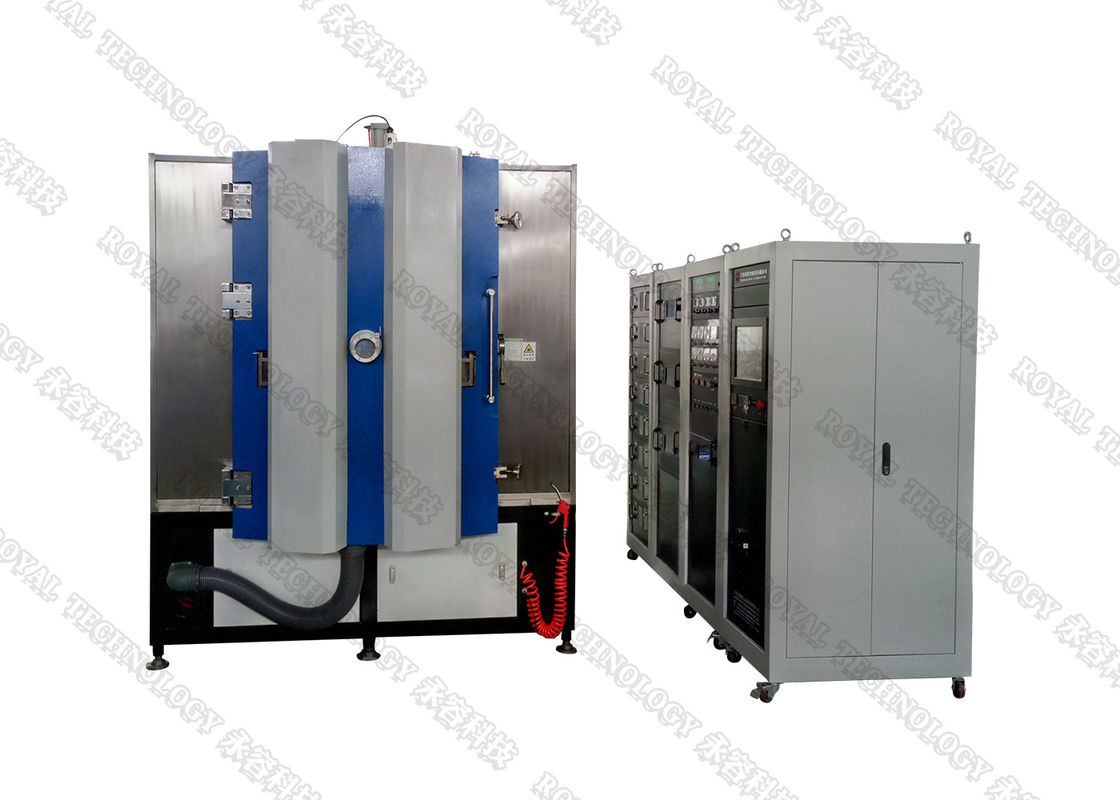

سیستم ته نشینی اسپکترومغناطیسی مگنترون DC و MF، اسپری شدن مس، Au دستگاه بسته بندی خلاء طلا
۱ عدد
MOQ
negotiable
قیمت
DC and MF Magnetron Sputtering Deposition System, Copper sputtering, Au gold vacuum coating machine
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
اطلاعات اولیه
محل منبع: ساخته شده در چین
نام تجاری: ROYAL
گواهی: CE
شماره مدل: RTAC1215-SP
برجسته:

,

,

high vacuum coating machine

پرداخت
جزئیات بسته بندی: استاندارد صادراتی که در موارد جدید / کارتن بسته بندی می شود، مناسب برای حمل و نقل اقیانوس / هوا و حم
زمان تحویل: 12 هفته
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 6 مجموعه در هر ماه
مشخصات
محفظه - اتاق: جهت گیری عمودی ، 1 درب
فیلم های سپرده گذاری: Ni ، Cu ، Ag ، Au ، Ti ، Zr ، Cr و غیره
برنامه های کاربردی: صفحه های سرامیکی Al2O3 ، AlN ، صفحات Al2O3 روی LED ، نیمه هادی
ویژگی های فیلم: هدایت حرارتی بهتر ، چسبندگی قوی ، چگالی بالا ، هزینه تولید کم
محل کارخانه: شهر شانگهای، چین
خدمات در سراسر جهان: Poland - Europe; لهستان - اروپا؛ Iran- West Asia & Middle East, Turkey, India,
خدمات در سراسر جهان: Poland - Europe; لهستان - اروپا؛ Iran- West Asia & Middle East, Turkey, India,
خدمات آموزشی: عملیات ماشین، تعمیر و نگهداری، فرآیند پوشش دستور العمل ها، برنامه
ضمانتنامه: گارانتی محدود 1 سال به صورت رایگان، تمام عمر برای دستگاه
OEM و ODM: در دسترس است، ما از طراحی و ساخت سفارشی پشتیبانی می کنیم
OEM و ODM: در دسترس است، ما از طراحی و ساخت سفارشی پشتیبانی می کنیم
توضیحات محصول



Ceramic Radiating Cooper Sputtering System / تراشه های سرامیکی که به طور مستقیم تجهیزات پاشش مس را پوشش می دهند



کارخانه پوشش دهنده پاشش کوپر مگنترون در بستر تابش سرامیک

DPC process- Direct Plating Copper یک فناوری پوشش پیشرفته است که با صنایع LED / نیمه هادی / الکترونیکی استفاده می شود.یکی از کاربردهای معمول بستر تابش سرامیک است.

رسوب فیلم رسانای کوپر بر روی لایه های Al2O3 ، AlN ، Si ، شیشه توسط فن آوری پاشش خلاuum PVD ، در مقایسه با روش های تولید سنتی: DBC LTCC HTCC ، ویژگی ها:

1. هزینه تولید بسیار پایین تر.

2. مدیریت حرارتی برجسته و عملکرد انتقال حرارت

3. ترازبندی دقیق و طراحی الگو ،

4. تراکم مدار بالا

5. چسبندگی و لحیم کاری خوب



تیم فناوری رویال با استفاده از فناوری پاشش PVD به مشتری ما کمک کرد تا روند DPC را با موفقیت توسعه دهد.
از زیرلایه های DPC به دلیل عملکرد پیشرفته ، به طور گسترده ای در کاربردهای مختلف استفاده می شود:

LED با روشنایی بالا برای افزایش طول عمر به دلیل زیاد بودن تابش گرما عملکرد ، تجهیزات نیمه هادی ، ارتباطات بی سیم مایکروویو ، الکترونیک نظامی ، لایه های مختلف حسگر ، هوا فضا ، حمل و نقل ریلی ، برق و غیره



تجهیزات RTAC1215-SP منحصراً برای فرآیند DPC طراحی شده اند که لایه کوپر را روی لایه های زیرین قرار می دهند.این تجهیزات با استفاده از روش رسوب بخار فیزیکی PVD ، با روش های آبکاری یون چند قوسی و پاشش مگنترون ، فیلم ایده آل با تراکم بالا ، مقاومت در برابر سایش بالا ، سختی بالا و اتصال قوی در محیط خلأ بالا را به دست می آورند.این مرحله حیاتی برای فرایند DPC استراحت است.



ویژگی های اصلی دستگاه پوشش دهی مس پاششی



1. مجهز به 8 کاتد قوس هدایت و کاتد پراکنده DC ، کاتد MF Sputtering ، واحد منبع یونی.

2. پوشش چند لایه و رسوب مشترک موجود است

3. منبع یونی برای تمیز کردن پلاسما قبل از درمان و رسوب اشعه یونی برای افزایش چسبندگی فیلم.

4. لایه های سرامیکی / Al2O3 / AlN که واحد را گرم می کنند.

5. سیستم چرخش و چرخش بستر ، برای پوشش 1 طرفه و پوشش دو طرفه.





مشخصات دستگاه پوشش پاشش مس



کارایی

1. فشار خلا V نهایی: بهتر از 10 5.0 5 5.0-6 تور

2. فشار خلاuum عملیاتی: 1.0 × 10-4 تور

3. زمان پمپاژ: از 1 اتمسفر تا 1.0 × 10-4 Torr≤ 3 دقیقه (دمای اتاق ، محفظه خشک ، تمیز و خالی)

4. مواد فلز دهنده (پاشش + تبخیر قوس): Ni ، Cu ، Ag ، Au ، Ti ، Zr ، Cr و غیره

5. مدل عملیاتی: کامل بصورت خودکار / نیمه خودکار / دستی



ساختار

دستگاه پوشش خلاuum شامل سیستم کامل شده کلیدی ذکر شده در زیر است:

1. اتاق خلاuum

2. سیستم پمپاژ خلاuum Rouhging (بسته پمپ پشتیبان)

3. سیستم پمپاژ با خلا High بالا (پمپ مولکولی تعلیق مغناطیسی)

4. سیستم کنترل و بهره برداری الکتریکی

5. سیستم تسهیلات کمکی (زیر سیستم)

6. سیستم رسوب گذاری



سیستم ته نشینی اسپکترومغناطیسی مگنترون DC و MF، اسپری شدن مس، Au دستگاه بسته بندی خلاء طلا 0

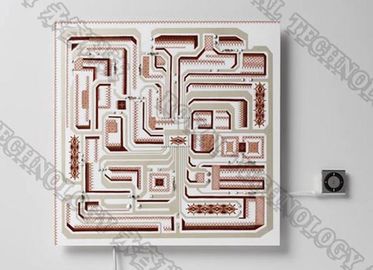

بسترهای Al2O3 ، AlN با نمونه های آبکاری مس



سیستم ته نشینی اسپکترومغناطیسی مگنترون DC و MF، اسپری شدن مس، Au دستگاه بسته بندی خلاء طلا 1

سیستم ته نشینی اسپکترومغناطیسی مگنترون DC و MF، اسپری شدن مس، Au دستگاه بسته بندی خلاء طلا 2





لطفا برای مشخصات بیشتر با ما تماس بگیرید ، Royal Technology مفتخر است که راه حل های کامل پوشش شما را ارائه دهد.
