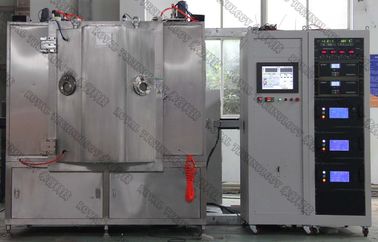

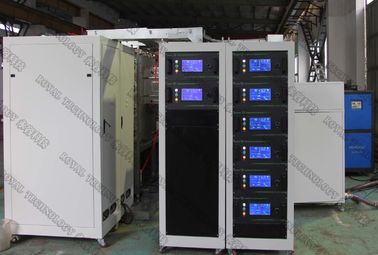

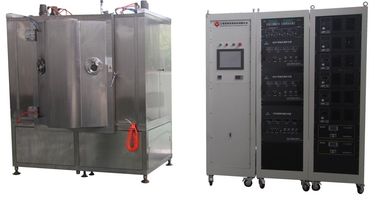

دستگاه پوششی خلاء Graphite PVD / جت سیاه دکوراسیون PVD رنگ به پایان می رسد
سازه های دستگاه پوششی خلاء Graphite PVD:
منابع سپرده گذاری
منابع قوس دایره ای هدایت شده برای تبخیر از هدف فلز جامد.
2 جفت کاتدی پراکنده ناموزون MF برای رسوب لایه فیلم نازک گرافیت.
منبع تغذیه بایاس برای بمباران یونی برای تشکیل منطقه پلاسما برای پیش درمانی.
واحد منبع خطی یون آند (برای اختیاری) پردازش PACVD و PECVD.
کرایوپامپ (پلی کولد) برای تراکم مولکولی آب (برای اختیاری)
ماژول های دیگر
1. اتاق خلاء
2. سیستم پمپاژ خلاء روهینگ (بسته پمپ پشتیبان)
3. سیستم پمپاژ خلاء بالا (پمپ مولکولی تعلیق مغناطیسی)
4- سیستم کنترل و بهره برداری برقی
5. سیستم تأسیسات کمکی (زیر سیستم)
6. سیستم انباشت: کاتد پراکنده MF ، منبع تغذیه MF ، منبع یون بایاس منبع تغذیه برای اختیاری
عملکرد دستگاه روکش خلاء PVD Graphite PVD
1. فشار خلا نهایی: بهتر از 10 5.0 5.0 - 6 Torr.
2. فشار خلاء عامل: 1.0 × 10 - 4 Torr.
3. زمان پمپاژ: از 1 اتمسفر تا 1.0 × 10 - 4 ساعت 3 دقیقه (دمای اتاق ، اتاق خشک ، تمیز و تمیز)
4- مواد فلز سازی (لکه دار کردن + تبخیر قوس): Ni، Cu، Ag، Au، Ti، Zr، Cr، TiN، TiC، TiAlN، CrN، CrC، و غیره.
5. مدل عملیاتی: کامل به صورت خودکار / نیمه خودکار / دستی
MF Sputtering چیست؟
در مقایسه با لرزش DC و RF ، لکه بینی Mid-Frequency به یک تکنیک اصلی پاشش فیلم نازک برای تولید انبوه پوشش تبدیل شده است ، به خصوص برای رسوب فیلم پوشش های فیلم دی الکتریک و غیر رسانا روی سطحی مانند پوشش نوری ، پانل های خورشیدی ، چند لایه ، فیلم مواد کامپوزیت و غیره
این جایگزین باعث ایجاد لکه های رادیویی RF می شود زیرا به دلیل داشتن رسوب بسیار سریعتر با کیلوهرتز و نه مگاهرتز و همچنین می تواند از مسمومیت هدف در طول رسوب فیلم های نازک مانند DC جلوگیری کند.
اهداف پاشش MF همیشه با دو مجموعه وجود داشته است. از دو کاتد با جریان AC که به طور واضح و روشن بین آنها استفاده می شود ، استفاده می شود که سطح هدف را با هر معکوس پاک می کند تا بار الکتریکی حاصل از دی الکتریک را که منجر به قوس الکتریکی می شود ، کاهش دهد. چیزی است که ما آن را مسمومیت هدف نامیدیم.
اندازه سیستم پاشش MF دکوراسیون گرافیت فلزی:
اندازه داخلی اتاق: دیا 1200 میلی متر ~ 1600 میلی متر
ارتفاع داخلی اتاق: 1250 میلی متر ~ 1300 میلی متر
اندازه دستگاه های سفارشی نیز بر اساس تقاضای خاص محصولات سه بعدی موجود است.
مشخصات سیستم Sputtering MF RTAC1250-SPMF
| مدل | RTAC1250-SPMF | ||||||
| فن آوری | MF Magnetron Sputtering + یون آبکاری | ||||||
| ماده | فولاد ضد زنگ (S304) | ||||||
| اندازه اتاق | Φ1250 * H1250mm | ||||||
| نوع اتاق | سیلندر ، عمودی ، 1 درب | ||||||
| سیستم اسپوتینگ | به طور انحصاری برای رسوب فیلم نازک سیاه طراحی کنید | ||||||
| ماده نمایشی | آلومینیوم ، نقره ، مس ، کروم ، فولاد ضد زنگ ، نیکل | ||||||
| منبع رسوب | 2 مجموعه اهداف پاشش استوانه ای MF + 8 منبع قوس کاتدیک قوس مستقیم + منبع یون برای اختیاری | ||||||
| گاز | MFC- 4 راه ، Ar ، N2 ، O2 ، C2H2 | ||||||
| کنترل | PLC (کنترل کننده منطق قابل برنامه ریزی) + | ||||||
| سیستم PUMP | SV300B - 1 مجموعه (لیبولد) | ||||||
| WAU1001 - 1 مجموعه (لیبولد) | |||||||
| ست D60T - 1 (لیبولد) | |||||||
| پمپ های مولکولی توربو: 2 * F-400/3500 | |||||||
| پیش درمانی | منبع تغذیه بایاس: 1 * 36 کیلو وات | ||||||
| سیستم ایمنی | برای محافظت از اپراتورها ، ایمنی بیشماری به هم وصل است | ||||||
| آشپزی | آب سرد | ||||||
| برق برق | 480V / 3 فاز / 60HZ (سازگار با ایالات متحده) | ||||||
| 460V / 3 فاز / 50HZ (سازگار با آسیا) | |||||||
| 380V / 3 فاز / 50HZ (سازگار با EU-CE) | |||||||
| FOOTPRINT | L3000 * W3000 * H2000mm | ||||||
| وزن کل | 7.0 تن | ||||||
| FOOTPRINT | (L * W * H) 5000 * 4000 * 4000 MM | ||||||
| زمان CYCLE | 30 ~ 40 دقیقه (بسته به نوع بستر ، هندسه بستر و شرایط محیطی) | ||||||
| POWER MAX .. | 155 کیلو وات | ||||||
| قدرت حمل و نقل مصرف (APPROX.) | 75 کیلو وات |
دستگاه پوشاندن خلاء PVD Graphite PVD یک ماشین منبع چند رسوبی یکپارچه به دکوراسیون کلی گرافیت ، جت سیاه ، رنگ آبی و غیره است که روی قطعات فلزی ، اشیاء از جنس استنلس استیل تزئین شده است. به خصوص برای محصولات لوکس کلاس بالا مانند: الکترونیک: تلفن هوشمند ، دوربین ، لپ تاپ ، گلف ، قاشق ، چنگال ، چاقو ، دسته درب ، شیر آب؛ جواهرات انگشتر ، گردنبند ، حلقه گوش ، دستبند ، ساعت مچی و غیره
لطفا برای مشخصات بیشتر با ما تماس بگیرید ، Royal Technology مفتخر است که راه حلهای پوشش کامل را به شما ارائه دهد.
