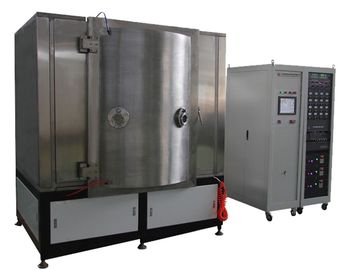

دستگیره درب PVD دستگاه پوششی خلاء PVD / سیستم آبکاری PVD دستگیره درب Zamak
ویژگی های دستگاه آبکاری یون دستگیره درب :
1. محفظه خلاء یک درب باز عمودی است ، 304 فولاد ضد زنگ تولید می شود ، قطر داخلی محفظه خلاء از φ800mm-Φ2200mm؛
2. سیستم خلاء توسط پمپ روتاری پره ، پمپ ریشه و پمپ های پخش روغن یا قانون اساسی پمپ مولکولی.
3. سیستم پوشش از 1-2 مغناطیس فرکانس متوسط برای کنترل منبع قدرت لکه دار استفاده می کند ، دارای 1-2 جفت مغناطیس غیر متعادل برای کنترل هدف است و از منابع قوس 6-40 برخوردار است.
4. منبع قدرت تعصب پالس راندمان بالا؛
5- سیستم گازرسانی از کنتورهای جرمی تولید شده داخلی یا واردکننده ، اندازه گیری میزان کنترل جریان گاز (تظاهرات) استفاده می کند.
6. مدار الکتریکی که دارای سیستم کنترل الکتریکی است ، بارگذاری بیش از حد ، قطع آب را قطع می کند ، دستگاه زنگ آکوستیک و نوری را می میرد.
7. سیستم کنترل (صفحه لمسی + PLC) ، پارامتر دقیق نمایشگر در زمان واقعی ، کنترل کامل اتوماتیک کل فرآیند تولید و پارامترهای فن آوری حافظه اتوماتیک
مشخصات دستگاه آبکاری یون دستگیره درب
| 1. اتاق | ساختار استوانه ای | قسمت جلویی ، استیل ضد زنگ (S304) ، ضخامت: 14 میلی متر ، فرایند طراحی سیم فلزی روی سطح. پوشش بالا و زیرزمین: روش خنک کننده 30 میلی متر: آب ، لایه های دو جداره. | 3. سیستم کنترل و بهره برداری | PLC + Color TouchScreen + خودکار / نیمه خودکار / دستی | |||||||
| فشار نهایی | 7.0 × 10-4 Pa (بدون بارگذاری ، محفظه خالی در دمای اتاق) | قفل ایمنی بی شماری برای محافظت از اپراتورها و تجهیزات (آب ، جریان و غیره) | |||||||||
| نشت | کمتر از 0.6Pa در 1 ساعت پس از خاموش کردن دستگاه | اتوماسیون فرآیند و کنترل؛ فرآیندهای عامل و ثبت داده های دستور العمل ها | |||||||||
| زمان تخلیه | از 1 اتمسفر تا 2x10-2Pa≤15 دقیقه (بدون بارگذاری ، محفظه خالی در دمای اتاق) | پلت فرم ورود به سیستم | |||||||||
| اندازه داخلی | φ1400 × 1600 (H) میلی متر | سیستم خاموش کردن خودکار | |||||||||
| 2. سیستم انباشت پوشش | سیستم چرخشی | ساختار رانندگی سیاره ای | 4. تامین آب و برق (تهیه شده توسط کاربر) | مونتاژ فضا | ارتفاع 20 متر مربع * 2.8 متر | ||||||
| مشخصات رک | حداکثر بار بستر: 150KG؛ سرعت: 1-8 دور در دقیقه (قابل تنظیم) طراحی اختصاصی توسط Vakia برای اطمینان از کیفیت و پایداری پوشش ها. میله های سیاره ای : CAC416 ، 12 میله x Φ130 میلی متر استاندارد است | تامین آب و گاز | 1. آب 1) میزان مصرف آب: 0.2-0.3MP / CM2 2) جریان آب: ≥10L / min 3) دمای آب: ≤25 ≤ 2. گاز: C2H2 ، O2 ، Ar ، N2 ، (> 99.99٪) | ||||||||
| پمپ های خلاء | پمپ خلاء پیستونی روتاری 1 برابر (مکانیکی) پمپ خلاء روتاری 1x وان (نگهدارنده) پمپ خلاء 1x Roots پمپ انتشار 1 برابر | منبع تغذیه | 3 مرحله ، AC380V ± 5٪ 50HZ سیم زمین: 3Ω | ||||||||
| منابع سپرده گذاری | قوس دایره ای بخار کاتدیک: 14 مجموعه ، ابعاد: φ100 × 40 میلی متر طراحی اختصاصی توسط Vakia | کمپرسور هوا | .5 7.5P | ||||||||
| گرمایش | بخاری ، تا 300. | کانتینر هوا | ³2m³ | ||||||||
| کنتورهای جرم گازی | (Ar ، N2 ، C2H2 ، O2) آرگون ، نیتروژن و اتیون ، اکسیژن ، 4 کانال | خنک کننده آبی | 15P | ||||||||

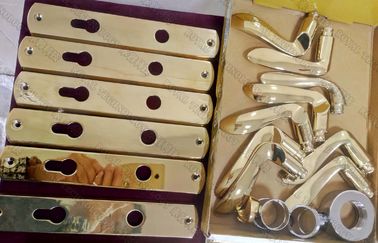

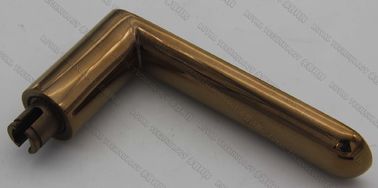

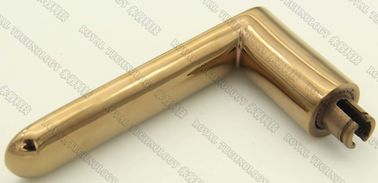

دستگیره درب فلزی معمولاً از Zamak (آلیاژ روی) یا آلیاژ آلومینیوم ساخته شده است ، دادن نهایی نهایی زیبا با رنگ های مختلف بسیار مهم است. فن آوری آبکاری PVD Ion در این برنامه کاربرد خوبی داشته است. بعد از آماده سازی سطح مناسب قبل از پوشش PVD مانند صیقل دادن ، مسواک زدن یا ماسه زدایی. سیستم آبکاری PVD به رنگ های مختلف PVD می دهد: طلا ، سیاه ، قهوه ای ، خاکستری ، کروم ، گل رز و غیره.
فیلم های سپرده شده از لایه های فلزی خالص یا چند لایه مانند TiN، TiC، ZrN، CrN، TiAlN با رنگ های روشن ، چسبندگی قوی و محافظت از خراش عالی ، سرعت رسوب سریع ، پراش خوب هستند.
لطفا برای مشخصات بیشتر با ما تماس بگیرید ، Royal Technology مفتخر است که راه حلهای پوشش کامل را به شما ارائه دهد.
