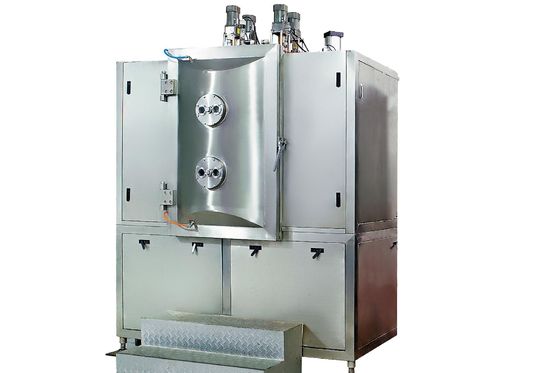

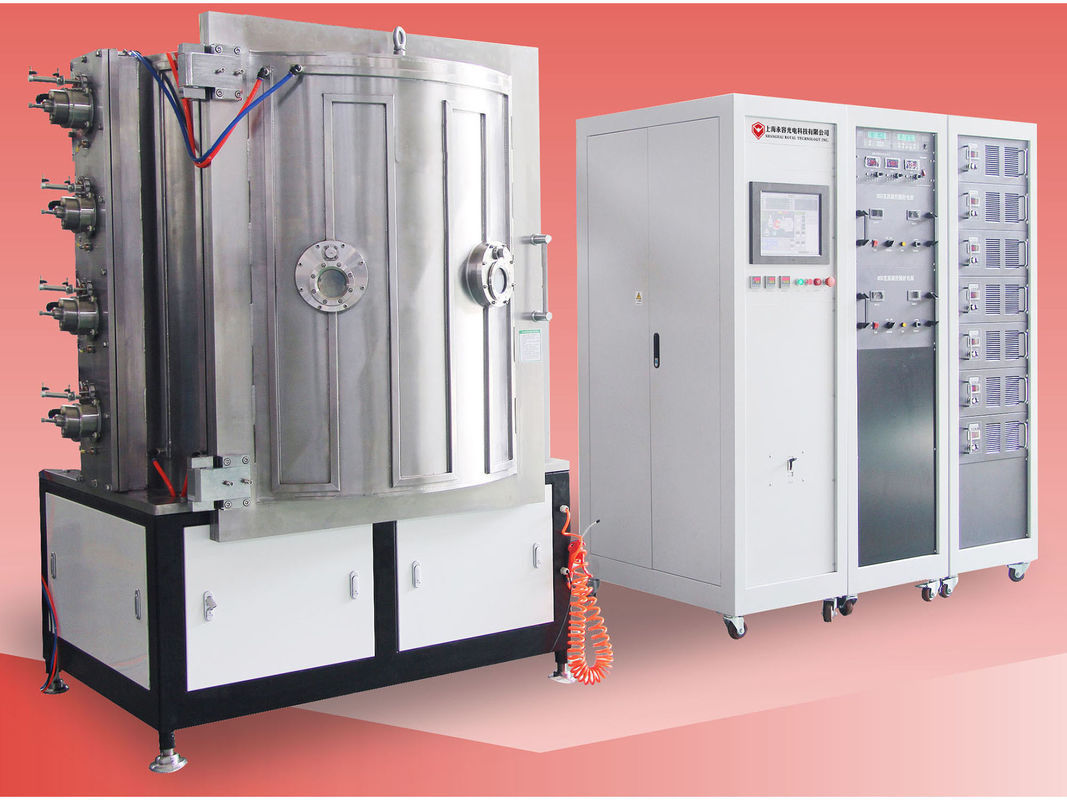

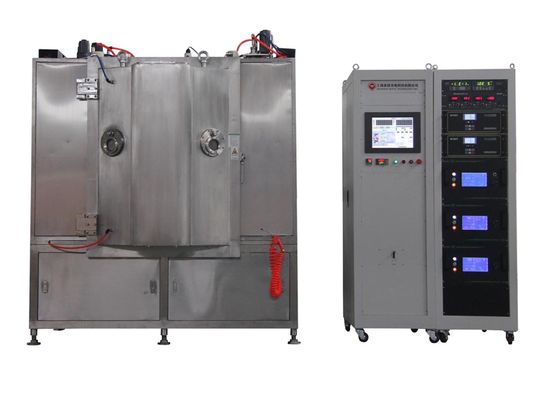

سری RTAS یک ماشین منبع رسوب چندگانه یکپارچه برای گرافیت عمومی ، جت سیاه ، آبی ، مس و برنز بر روی قطعات فلزی ، اشیا steel فولاد ضد زنگ است.به خصوص برای قطعات لوکس کلاس بالا استفاده می شود.
استاندارد کاربرد
جواهرات ، بندها و بدنه های ساعت ، ورزش های استیل ، وسایل نوشتاری
لوازم الکترونیکی مصرفی: تلفن همراه ، لپ تاپ ، دوربین ، هواپیماهای بدون سرنشین
دستگاه های RTAS مجهز به منابع رسوب دهی قوس دایره ای و استوانه ای هستند.ترکیبات مختلفی از پاشش DC ، پاشش MF ، تبخیر قوس و منبع یونی و غیره همه در یک دستگاه واحد موجود است ، برای انعطاف پذیری بالا در تنظیمات برای برآورده کردن کاربردهای مختلف.به خصوص برای اجزای کوچک پوشش های زیبایی: سیاه جت ، مسی ، برنجی و رنگ های کروم.
MF Sputtering چیست؟
در مقایسه با پاشش DC و RF ، پاشش با فرکانس متوسط به یک روش پاشش فیلم نازک اصلی برای تولید انبوه پوشش ، به ویژه برای رسوب فیلم پوشش فیلم های دی الکتریک و غیر رسانا بر روی سطوحی مانند پوشش های نوری ، صفحات خورشیدی ، چند لایه تبدیل شده است. ، فیلم مواد کامپوزیت و غیره
این در حال جایگزینی پاشش RF است زیرا به دلیل سرعت رسوب بسیار سریعتر با kHz و نه مگاهرتز کار می کند و همچنین می تواند از مسمومیت هدف در هنگام رسوب فیلم نازک مرکب مانند DC جلوگیری کند.
اهداف پاشش MF همیشه با دو مجموعه وجود داشته است.از دو کاتد استفاده می شود که جریان AC آنها را به عقب و جلو سوئیچ می کند و سطح هدف را با هر بار معکوس تمیز می کند تا بار دی الکتریک را کاهش دهد که منجر به قوس زدن می شود و می تواند قطرات را به داخل پلاسما بریزد و از رشد یکنواخت فیلم نازک جلوگیری کند. چیزی که ما آن را مسمومیت هدف قرار می دهیم.
مشخصات فنی
نه | نام |
1 | سیستم پمپاژ خلاuum: پمپ مولکولی توربو + پمپ ریشه + پمپ مکانیکی + پمپ نگهدارنده |
2 | سیستم اندازه گیری خلا: Pirani + Penning Gauges |
3 | سیستم گرمایش: بخاری های زیرلایه ها برای بهبود چسبندگی گرم می شوند |
4 | سیستم توزیع آب / هوای فشرده: طراحی مدولار و ساخت |
5 | Cathinder Sputtering Cathodes: 2/4/6/8 جفت دوقلوها برای گزینه |
6 | شیر دروازه خلا G (به عنوان گزینه) |
7 | محفظه برقی (استاندارد CE) |
8 | اتاق خلاuum (SS304 / 316L در صورت درخواست) |
9 | منبع قوس کاتدیک (کاتد قوس معمولی) |
10 | مشاهده بندر (2 توزیع شده بر روی درب برای بازرسی در داخل اتاق رسوب) |
11 | پردازش سیستم توزیع گاز (کنترل کننده جریان برای 4 کانال) |
12 | سیستم رانندگی رک (مدل رانندگی سیاره ای) |
13 | چرخ فلک |
شرح | RTAS1250 | RTAS1612 |
اتاق رسوب (میلی متر) | φ1250 * H1250 | φ1600 * H1250 |
رانندگی سیاره ای منطقه موثر پوشش (میلی متر) |
8: φ270 * H850 10: φ230 * H850 |
10: φ300 * H850 16: φ200 * H850 |
کاتد قوس دایره ای (مجموعه ها) | 7 | 12 |
کاتد پاشش سیلندر (جفت) | 3/4 | 4/6 |
Pulsed Bias Power (کیلووات) |
36 | 48 |
قدرت پاشش DC / MF (KW) | 36 | 36 * 4 |
قوس الکتریکی (KW) | 7 * 5 | 12 * 5 |
پمپ های خلاuum |
2 * پمپ های مولکولی توربو 1 * SV300B 1 * WAU1001 1 * TRP60 |
3 * پمپ های مولکولی توربو 2 * SV300B 1 * WAU2001 1 * TRP90 |
حداکثرمصرف برق (کیلووات) | 200 | 245 |
میانگین مصرف برق (کیلووات) | 75 | کمتر از 100 |
فضای عملیاتی (L * W * H) میلی متر | 4300 * 3700 * 2800 | 5000 * 4000 * 2800 |
تنظیمات انعطاف پذیر: دستگاه با توجه به فرآیندهای پوشش و نیازهای مشتریان تنظیم می شود
